100:1 Serie PLE Reductores Planetario Nema 17 PLE17-G100 Huelgo 20 Arcmin
-
Manuales y Documentación:
Hoja de datos de la caja de cambios:

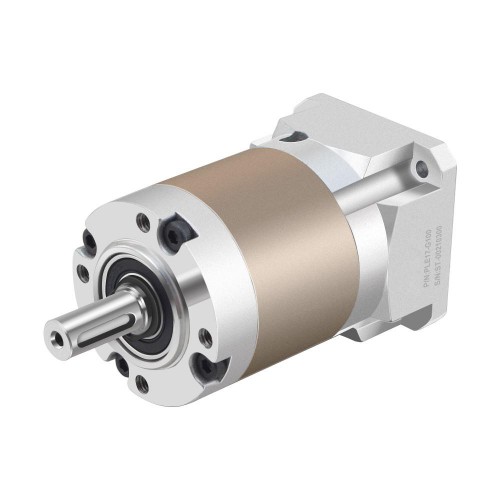

100:1 Serie PLE Reductores Planetario Nema 17 PLE17-G100 Huelgo 20 Arcmin
Esta caja de reductores planetario de alta precisión pertenece a la serie de cajas de reductores PLE, tiene una relación de ransmisión de 100:1 y una holgura máxima de 20 arcmin. Esta caja de engranajes planetarios en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 17 estándar, motor de CC sin escobillas y servomotor.
Especificaciones de la caja de cambios
Número de pieza del fabricante: PLE17-G100
Tipo de caja de cambios: Planetario
Relación de transmisión: 100: 1
Eficiencia: 94%
Huelgo sin carga: <=20 arcmin
Par máximo permitido: 10 Nm(88.51 lb-in)
Momento Par admisible: 20 Nm(177.01 lb-in)
Ruido: <=55dB
Clasificación impermeable: IP54
Vida útil: 20000 horas
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud de la caja de cambios: 67 mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8 mm
Longitud del eje de salida: 21.5 mm
Diámetro del eje de entrada: Φ5 mm
Longitud del eje de entrada: 24 mm
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Peso(gramos) | 391 |
| Longitud de la caja de cambios(mm) | 67 |
| Diámetro del eje de entrada(mm) | 5 |
| Longitud del eje de entrada(mm) | 24 |
| Diámetro del eje de salida(mm) | 8 |
| Longitud del eje de salida(mm) | 21.5 |
| traje para motor | Nema 17 |
| Tipo de caja de cambios | Serie PLE |
| Relación de transmisión | 100 |
| Huelgo sin carga | <=20 min de arco |
| Ttipo de producto | Reductores planetaria serie PLE |
| Tipo de eje de salida | Eje de chavetero |
