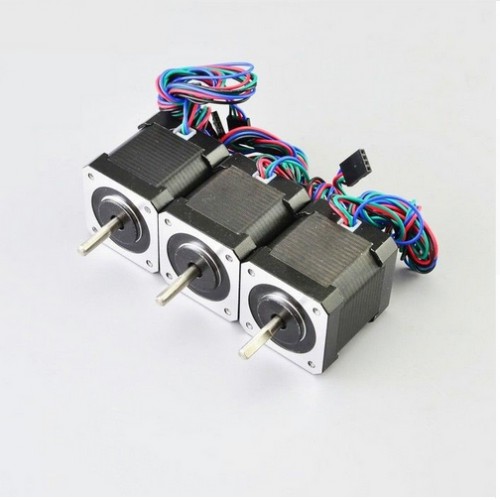

3 Piezas Motor Paso A Paso NEMA 17 3-17HS19-2004S1 59Ncm 4 Alambres con Cable 1m y Conector
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
3 Piezas Motor Paso A Paso NEMA 17 3-17HS19-2004S1 59Ncm 4 Alambres con Cable 1m y Conector
Esta es una versión actualizada del motor paso a paso nema 17 con un par de retención de 59 Ncm (83,6 oz.in). Basándonos en la versión anterior, hemos alargado la longitud del cable del motor a 1 metro y hemos añadido un conector hembra Harwin de 4 pines y paso de 0,1" (2,54 mm) en el extremo del cable. Es para impresoras 3D, así como para aplicaciones de CNC y robótica.
Especificación eléctrica:
Número de pieza del fabricante: 17HS19-2004S1
Tipo de motor: Hybrid Bipolar Stepper Motor
Ángulo de paso: 1,8 grados
Par de retención: 59Ncm(84oz.in)
Corriente nominal/fase: 2.0A
Voltaje: 2.8V
Resistencia de fase: 1,4ohmios
Inductancia: 3,0mH ± 20%(1KHz)
Fase: 2
Certification: ROHS,CCC,CE,ISO
Especificación física
Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 47mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud de corte en D: 15mm
Número de cables: 4
Longitud del cable: 1000mm
Peso: 390g
.png "3 Piezas Motor Paso A Paso NEMA 17 3-17HS19-2004S1 59Ncm 4 Alambres con Cable 1m y Conector")
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 59 |
| Par de retención(oz.in) | 84 |
| Inductancia(mH) | 3 |
| Resistencia de fase(ohmios) | 1.4 |
| Corriente nominal(A) | 2 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 48 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Longitud del cable(mm) | 1000 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 400 |
