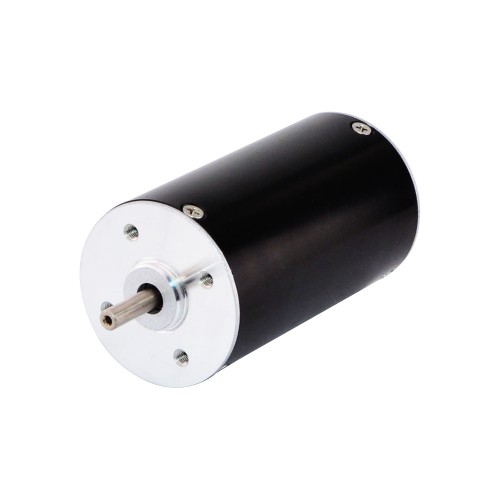

36BLR BLDC Motor 24V 36BLR65-24-01 3000RPM 0,064Nm 20W Redondo Ф36x65mm(out of stock)
-
Manuales y Documentación:
Hoja de datos completa:
Tienda Precio:MX$627,74
36BLR BLDC Motor 24V 36BLR65-24-01 3000RPM 0.064Nm 20W Round Ф36x65mm
Especificación eléctrica
- Número de pieza del fabricante: 36BLR65-24-01
- Fase: 3
- Nº de polos: 4
- Voltaje nominal: 24V
- Velocidad nominal: 3000± 10%RPM
- Sin velocidad de carga: 4200RPM
- Par nominal: 0,064Nm(9,1oz.in)
- Corriente nominal: 1,09± 10%A
- Corriente sin carga: 0,1A
- Potencia nominal: 20W
- Clase de aislamiento: Class B
- Resistencia de aislamiento: 100MΩ mín. a @500VCC
- Prueba de fuerza dieléctrica: 500VCA por 1 Minuto
Especificación física
- Tamaño del marco: Φ36mm
- Longitud del cuerpo: 65,2mm
- Diámetro del eje: Φ4mm
- Longitud del eje: 15mm
- Número de cables: 8
- Longitud del cable: 300mm
- Tipo de rodamiento: Cojinete de bolas NMB, C3
- Sensor: Sensor de pasillo
- Peso: 0,3kg
Conexión
| U | V | W | +5V | GND | A | B | C |
| Naranja | Verde | Marrón | Rojo | Negro | Amarillo | Blanco | Azul |
| Especificación del motor CC sin escobillas | |
|---|---|
| Tipo de rodamiento | Cojinete de bolas NMB, C3 |
| Clase de aislamiento | Clase B |
| Número de cables | 8 |
| Número de fase | 3 |
| Número de polos | 4 |
| Corriente nominal(A) | 1.09 |
| Potencia nominal(W) | 20 |
| Velocidad nominal(rpm) | 3000±10% |
| Par nominal(Nm) | 0.064 |
| Par nominal(oz.in) | 9.06 |
| Tensión nominal(V) | 24 |
| Tipo de sensor | Sensor de pasillo |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 15 |
| Tamaño del marco(mm) | Ф36 |
| Longitud del cuerpo(mm) | 65.2 |
| Especificación física | |
| Peso(gramos) | 300 |
