5:1 Reductor Helicoidal NMRV40-G5-D14 14mm Diámetro del Eje de Entrada Máx.40Nm

5:1 Reductor Helicoidal NMRV40-G5-D14 14mm Diámetro del Eje de Entrada Máx.40Nm

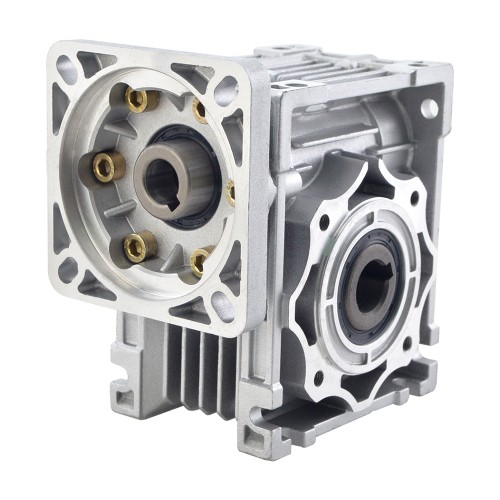

Esta reductor helicoidal está diseñada para motores paso a paso Nema 34 u otros motores de tamaño de 86 mm x 86 mm, el eje de salida está desplazado 90 ° desde el eje de transmisión. La ventaja de esta reductor es la eficiencia y el autobloqueo. Además de las cajas grandes, la estructura de la caja sin huecos significa que no requiere mantenimiento y está sellada herméticamente. Evita que el lubricante se pierda fácilmente y se estropee y se intercambie.

Especificaciones de la caja de cambios

Número de pieza del fabricante: NMRV40-G5-D14

Tipo de caja de cambios: Reductor helicoidal

Relación de transmisión: 5:1

Eficiencia: 87%

Huelgo sin carga: <=1°

Carga radial máxima de salida: 40Nm(354,03lb-in)

Carga radial máxima de salida: 1,18kN

Tipo de salida: Agujero hueco

Diámetro del orificio de salida: Φ18mm

Tipo de eje de entrada: Chavetero

Diámetro del eje de entrada: Φ14mm

Longitud máxima del eje de entrada: 35mm

Tenga en cuenta:

El eje de salida está disponible para elegir, comuníquese con nuestro soporte técnico para sus requisitos.

Las relaciones de transmisión disponibles para esta caja de cambios son: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1, 30:1 y 40:1.

Debido a su juego relativamente alto (1°), los reductores de tornillo sin fin no son adecuados para aplicaciones de posicionamiento.
