Motor Paso a Paso Lineal NEMA 11 Acme Cautivo 11C18S1004HD5-051RS Plomo 5,08mm Recorrido 50,8mm
-
Manuales y Documentación:
- ¡6 % de descuento en el monto total del pedido!
- ¡Disfruta de un descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 6 de enero de 2025
Motor Paso a Paso Lineal NEMA 11 Acme Cautivo 11C18S1004HD5-051RS Plomo 5,08mm Recorrido 50,8mm
Este modelo es un motor paso a paso lineal de tornillo cautivo ACME Nema 11 con una longitud de cuerpo de 46 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,0 A. Está integrado con un diámetro de 4,76 mm (0,1874"), una distancia de recorrido de 50,8 mm (2"), el recorrido lineal es de 5,08 mm (0,2") por revolución. Tiene las características de alto rendimiento, larga vida útil, bajo nivel de ruido y alto eficiencia.
Especificación eléctrica
Número de pieza del fabricante: 11C18S1004HD5-051RS
Tipo de motor: Cautivo
Ángulo de paso: 1,8°
Par de retención: 0,1Nm(14,164oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 3,7ohmios
Inductancia: 3,7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 46mm
Longitud de carrera: 50,8mm(2")
Diámetro del tornillo de avance: Φ4,76mm(0,1874")
Plomo/paso: 0,0254mm(0,001")
Plomo/Revolución: 5,08mm(0,2")
Número de cables: 4
Longitud del cable: 300mm
Conexión
A+ | A- | B+ | B- |
Rojo | Rojo / Blanco | Verde | Verde / Blanco |
Mecanizado de extremos de husillos
Tuerca antiretroceso
SKYSMOTOR proporciona una tuerca antijuego para actuadores lineales de tornillo de avance externo (excepto el tamaño 34) y actuadores lineales de tornillo de avance no cautivo (excepto los tamaños 24 y 34).
Debe haber una holgura nominal entre el tornillo de avance y la tuerca de plástico estándar SKYSMOTOR después de millones de ciclos. SKYSMOTOR garantiza unos pocos millones de ciclos, pero se puede aumentar el juego físico. Para reducir o eliminar el contragolpe, SKYSMOTOR proporciona una estructura de presión de resorte de tuerca anti-contragolpe.
Codificador
De acuerdo con los requisitos de la aplicación, el cliente puede elegir fácilmente codificadores a través de salida de índice o tipo sin índice y a través del método de salida como salida diferencial o de un solo extremo.
También se pueden elegir libremente varias resoluciones para un posicionamiento más fácil y preciso.
Todos los codificadores estándar de SKYSMOTOR son ópticos e incrementales. Cuando elija un codificador, busque cuidadosamente las opciones, especialmente el tamaño, la resolución, el índice y el método de salida.
Frenos
Los frenos de apagado estándar de SKYSMOTOR para los tamaños NEMA 14, 17, 23, 24 y 34, especialmente en aplicaciones verticales o en la retención de motores desde un estado de apagado repentino, serán útiles para reducir la preocupación de los clientes.

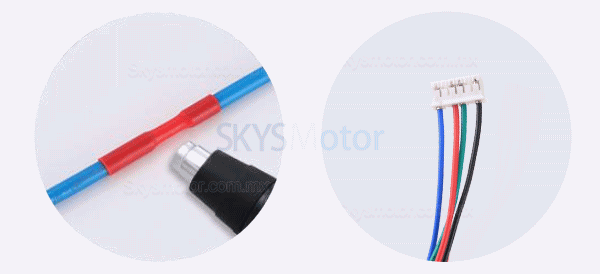

Cableado, Cableado y Conectores
Cables conductores o conectores voladores
Cables trenzados
Tubo termorretráctil o expandible
Carcasas de cables
Tornillo recubierto de teflón
Si las aplicaciones del cliente requieren una combinación de tornillo y tuerca sin grasa, SKYSMOTOR ofrece un tornillo de avance recubierto de teflón para actuadores lineales paso a paso.
El actuador lineal paso a paso con tornillo de avance recubierto de teflón permite un ciclo de vida más largo y una mejor generación de fuerza de empuje en comparación con el tornillo de avance SUS convencional.
El recubrimiento de teflón se puede aplicar en toda la gama de opciones de husillos de SKYSMOTOR y en todo tipo de actuadores lineales, como externos, no cautivos y cautivos.
Además, la tuerca antiretroceso también se puede combinar con un tornillo recubierto de teflón.
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Inductancia(mH) | 3.7 |
Resistencia de fase(ohmios) | 3.7 |
Corriente nominal(A) | 1.0 |
Ángulo de paso(°) | 1.8 |
Tipo de motor lineal | Cautivo |
Especificación física | |
Longitud del cuerpo(mm) | 46 |
Tamaño del marco(mm) | Nema 11 (28 x 28) |
Longitud del cable(mm) | 300 |
Diámetro del tornillo de avance(mm) | 4.76 |
Número de cables | 4 |
Plomo/Revolución(mm) | 5.08 |
Plomo/paso(mm) | 0.0254 |
Clasificación del IP | 40 |
