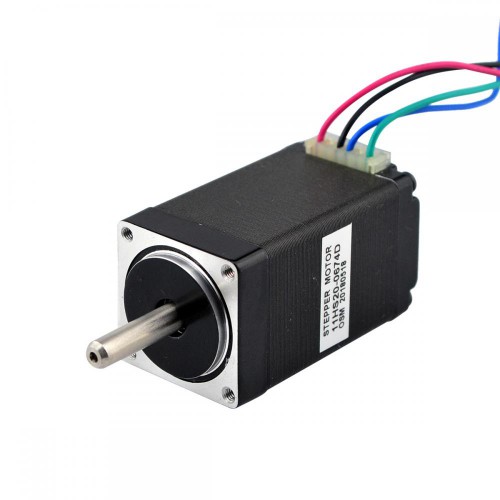

Motor Paso A Paso Nema 11 de Doble Eje 11HS20-0674D 1,8 grados 12Ncm 6,2V 4 Alambres
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$351,82
Motor Paso A Paso Nema 11 de Doble Eje 11HS20-0674D 1,8 grados 12Ncm 6,2V 4 Alambres
Este modelo es un motor paso a paso bipolar Nema 11 de doble eje, con un ángulo de paso de 1,8 grados y un tamaño de 28x28x51 mm. Tiene 4 cables, cada fase consume 0,67 A a 6,2 V, con un par de retención de 12 Ncm (17,04 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 11HS20-0674D
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 12Ncm(17,04oz.in)
- Corriente nominal/fase: 0,67A
- Voltaje: 6,2V
- Resistencia de fase: 9,2ohmios
- Inductancia: 5,7mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 28 x 28mm
- Longitud del cuerpo: 51mm
- Diámetro del eje: Φ5mm
- Longitud del eje delantero: 20mm
- Longitud del eje trasero:12mm
- Longitud de corte en D: 15mm
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 110g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 12 |
| Par de retención(oz.in) | 17.00 |
| Inductancia(mH) | 5.7 |
| Resistencia de fase(ohmios) | 9.2 |
| Corriente nominal(A) | 0.67 |
| Especificación física | |
| Longitud del cuerpo(mm) | 51 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
| Longitud del cable(mm) | 500 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 200 |
Custom Options
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
