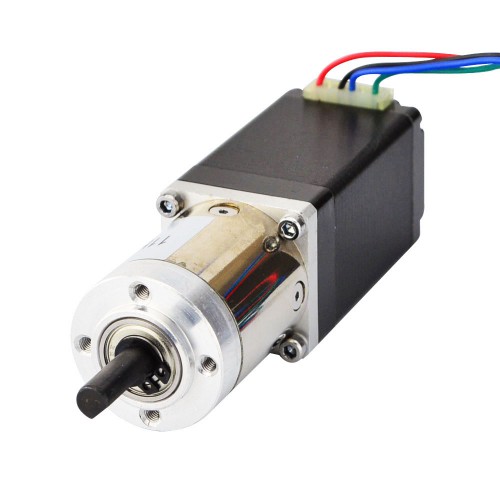

Motorreductor Paso A Paso Nema 11 11HS20-0674S-PG19 con 19:1 Reductores Planetario
Este motor paso a paso Nema 11 con cuerpo de 51 mm y corriente nominal de 0,67 A, integró una caja de engranajes planetarios de relación de transmisión de 19,19: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 11HS20-0674S-PG19
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 0,094
- Par de retención sin caja de cambios: 12Ncm(16,99oz.in)
- Corriente nominal/fase: 0,67A
- Resistencia de fase: 9,2ohmios
- Voltaje: 6,2V
- Inductancia: 5,7mH ± 20%(1KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 19,19: 1
- Eficiencia del engranaje: 81%
- Huelgo sin carga: <=1 grados
- Par máximo permitido: 3Nm(425oz.in)
- Momento Par admisible: 5Nm(708oz.in)
- Carga axial máxima del eje: 5N
- Carga radial máxima del eje: 25N
Especificaciones físicas
- Tamaño del marco: 30 x 30mm
- Longitud del motor: 50,5mm
- Longitud de la caja de cambios: 35mm
- Diámetro del eje: Φ6mm
- Longitud del eje: 18mm
- Longitud de corte en D: 12mm
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 400g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del reductores de velocidad | |
|---|---|
| Huelgo sin carga(máx.°) | 1 |
| Eficiencia | 81% |
| Relación de transmisión | 19.2:1 |
| Longitud de la caja de cambios(mm) | 35 |
| Tipo de caja de cambios | Planetario |
| Par máximo permitido(Ncm) | 300 |
| Par máximo permitido(oz.in) | 424.8 |
| Par admisible de momento(Ncm) | 500 / 708.1 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Inductancia(mH) | 6.5 |
| Longitud del cable(mm) | 500 |
| Tamaño del motor | Nema 11 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 12 |
| Corriente nominal(A) | 0.67 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 14 |
| Par de retención sin caja de cambios(oz.in) | 19.8 |
| Longitud del motor(mm) | 51 |
| Eje simple/eje doble | Eje único |
| Tipo de eje | Corte en D |
| Especificación física | |
| Peso(gramos) | 400 |
