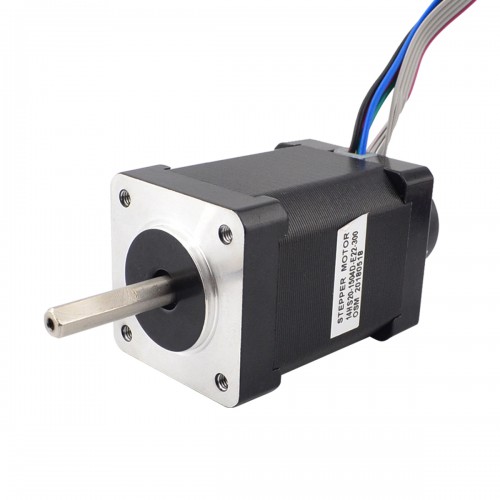

Motor paso a paso de bucle cerrado nema 14 14HS20-1504D-E22-300 40Ncm codificador 300CPR
Especificación del motor
- Número de pieza del fabricante: 14HS20-1504D-E22-300
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 0,40Nm(56,66oz.in)
- Corriente nominal/fase: 1,50A
- Voltaje: 4,20V
- Resistencia de fase: 2,80ohmios
- Inductancia: 3,80mH ± 20%(1KHz)
- Tamaño del marco: 35 x 35mm
- Longitud del motor: 52mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24mm
- Longitud de corte en D: 15mm
- Número de cables: 4
- Longitud del cable: 500mm
Especificación del codificador
- Voltaje de conducción: 5VCC
- Corriente de salida: ≤20mA
- Resolución: 300cpr
- Señal de salida: 2 canales
- Diámetro del eje: Φ5mm
- Frecuencia de salida: ≤30KHz
- Salida de bajo voltaje: ≤0,3VCC
- Salida de alto voltaje: ≥3,4VCC
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del motor | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 40 |
| Par de retención(oz.in) | 56.656 |
| Inductancia(mH) | 3.8 |
| Longitud del cable(mm) | 500 |
| Tamaño del motor | Nema 14 |
| Resistencia de fase(ohmios) | 2.8 |
| Corriente nominal(A) | 1.5 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Ángulo de paso(°) | 1.8 |
| Especificación del codificador | |
| Corriente de salida(mA) | 20 |
| Frecuencia de salida | ≤30KHz |
| Canales de señal de salida | 2 |
| Tensión nominal(V) | 5 |
| Resolución(RCP) | 300 |
| Alto voltaje de salida(VCC) | ≥3.4 |
| Salida de bajo voltaje(VCC) | ≤0.3 |
