Motorreductor Paso A Paso Nema 14 14HS13-0804D-PG19 con Eje Trasero y 19:1 Reductores
- Manuales y Documentación: Hoja de datos completa:
Tienda Precio:MX$697,59
Motorreductor Paso A Paso Nema 14 14HS13-0804D-PG19 con Eje Trasero y 19:1 Reductores

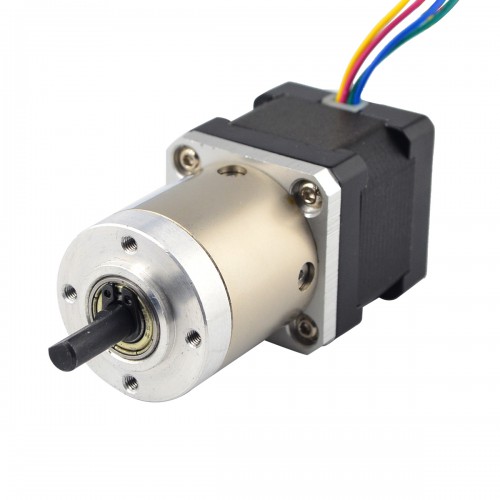

Este motor paso a paso Nema 14 con cuerpo de 34 mm y corriente nominal de 0,80 A, integró una caja de engranajes planetarios de relación de transmisión de 19,19: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 14HS13-0804D-PG19
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 14Ncm(19,88oz.in)
- Corriente nominal/fase: 1A
- Voltaje: 3,20V
- Resistencia de fase: 3,2ohmios
- Inductancia: 4,5mH ± 20%(1KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios:Planetario
- Relación de transmisión:19,19:1
- Eficiencia:81%
- Huelgo sin carga:<=1grados
- Par máximo permitido:2N.m(283oz.in)
- Momento Par admisible:4N.m(566oz.in)
- Carga axial máxima del eje:50N
- Carga radial máxima del eje:100N
Especificación física
- Tamaño del marco:35x35mm
- Longitud del motor: 34mm
- Longitud de la caja de cambios:35mm
- Diámetro del eje delantero: Φ6mm
- Longitud del eje delantero: 18mm
- Longitud del corte en D frontal: 12mm
- Diámetro del eje trasero: Φ4mm
- Longitud del eje trasero:12mm
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 400g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Verde | Amarillo | Azul |
| Especificación del reductores de velocidad | |
|---|---|
| Eficiencia | 81% |
| Relación de transmisión | 19.19:1 |
| Longitud de la caja de cambios(mm) | 35.8 |
| Tipo de caja de cambios | Planetario |
| Huelgo sin carga(máx.°) | 1 |
| Par máximo permitido(Ncm) | 200 |
| Par máximo permitido(oz.in) | 283.28 |
| Par admisible de momento(Ncm) | 400 |
| Par admisible de momento(oz.in) | 566.56 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 14 |
| Par de retención sin caja de cambios(oz.in) | 19.83 |
| Inductancia(mH) | 4.5 |
| Longitud del cable(mm) | 500 |
| Tamaño del motor | Nema 14 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 3.2 |
| Corriente nominal(A) | 1.0 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Doble eje |
| Especificación física | |
| Peso(gramos) | 400 |
