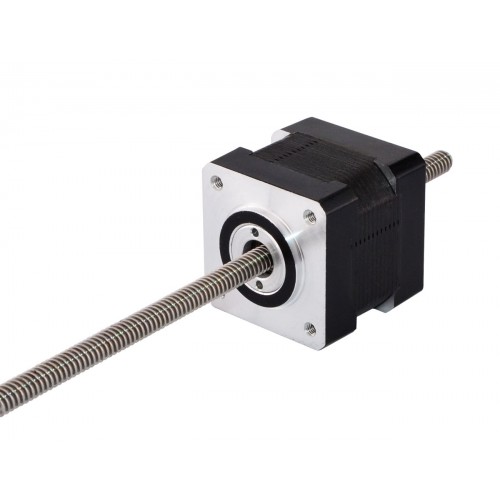

Motor Lineal No-cautivo Nema 14 Pila 35mm Polmo 0,794mm/0,031" 14LS13-0574P-150N
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo tamaño 14 de la serie Haydon Kerk 35000. La parte del motor es un motor paso a paso Nema 14 de cuerpo de 35 mm, 1,8 grados, 0,57 A, y funciona con un tornillo de avance de 5,54 mm (0,2181") de diámetro y 150 mm (5,9055") de longitud, el recorrido lineal es de 0,794 mm (0,03125") por revolución.
Especificación eléctrica
- Número de pieza del fabricante: 14LS13-0574P-150N
- Tipo de motor: Paso a paso lineal no cautivo
- Ángulo de paso: 1,8°
- Empuje mínimo: 192N (300pps)
- Corriente nominal/fase: 0,57A
- Resistencia de fase: 8,8ohmios
- Voltaje: 5V
- Inductancia: 13mH±20%(1KHz)
Especificación física
- Tamaño del marco: 35 x 35mm
- Longitud del cuerpo: 35mm
- Longitud del tornillo de avance: 150mm(5,9055")
- Diámetro del tornillo de avance: Φ5,54mm(0,2181")
- Plomo/paso: 0,00396875mm(0,00015625" )
- Plomo/Revolución: 0,794mm(0,03125")
- Número de cables: 4
- Longitud del cable: 300mm
- Peso: 162g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo / Blanco | Verde/Blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 13 |
| Empuje mínimo(N) | 192 |
| Tipo de motor | No Cautivo |
| Resistencia de fase(ohmios) | 8.8 |
| Corriente nominal(A) | 0.57 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34.5 |
| Tamaño del marco(mm) | Nema 14 (35 x 35) |
| Diámetro del tornillo de avance(mm) | 6.35 |
| Longitud del tornillo de avance(mm) | 150 |
| Plomo/Revolución(mm) | 0.79375 |
| Recorrido lineal/paso(mm) | 0.00396875 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
