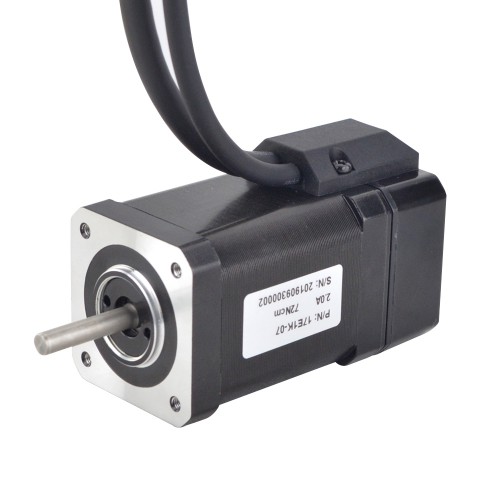

Serie P de motor paso a paso de bucle cerrado Nema 17 17E1K-07 72Ncm codificador 1000CPR
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$921,61
Serie P de motor paso a paso de bucle cerrado Nema 17 17E1K-07 72Ncm codificador 1000CPR
Especificación eléctrica
Número de pieza del fabricante: 17E1K-07
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 72 Ncm(101,98 oz.in)
Corriente nominal/fase: 2,0 A
Resistencia de fase: 1,75 ohmios
Inductancia: 4,0 mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 60 mm
Diámetro del eje: Φ5 mm
Longitud del eje: 24 mm
Longitud de corte en D: 15 mm
Longitud del cable: 270 mm
Peso: 0,5 kg
Encode Control(1000CPR)
3--GND
2--+5VCC
13--EA-
1--EA+
12--EB-
11--EB+
Conexión
| A+ | A- | B+ | B- |
| Blanco | Verde | Azul | Negro |
| Especificación del motor | |
|---|---|
| Par de retención(Ncm) | 72 |
| Par de retención(oz.in) | 101.98 |
| Inductancia(mH) | 4.0 |
| Longitud del cable(mm) | 270 |
| Tamaño del motor | Nema 17 |
| Resistencia de fase(ohmios) | 1.75 |
| Corriente nominal(A) | 2.0 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Ángulo de paso(°) | 1.8 |
| Número de fase | 2 |
| Especificación del codificador | |
| Canales de señal de salida | 2 |
| Resolución(RCP) | 1000 |
