Actuador Lineal Externo Nema 17 Pila 34mm 17LS13-0704P-150E Polmo 0,794mm/0,031"
-
Manuales y Documentación:
Hoja de datos completa:
Curva de fuerza de empuje:

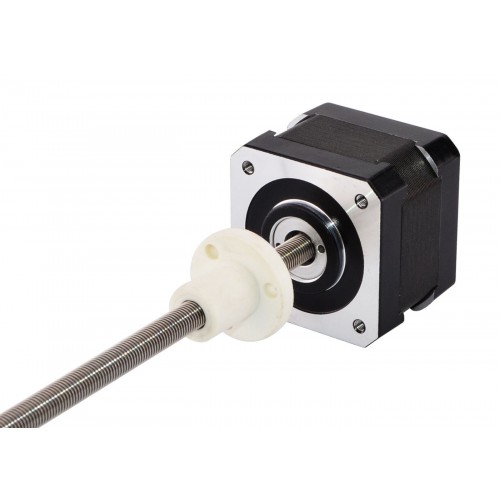

Actuador Lineal Externo Nema 17 Pila 34mm 17LS13-0704P-150E Polmo 0,794mm/0,031"
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso externo de tamaño 17 de la serie Haydon Kerk 43000. La parte del motor es un motor paso a paso Nema 17 de 1,8 grados y 0,7 A con un cuerpo de 34 mm y se ha integrado con un tornillo de avance de 6,35 mm (0,25") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 0,794 mm (0,03125 ") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 17LS13-0704P-150E
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 434N (300pps)
Corriente nominal/fase: 0,7A
Resistencia de fase: 7,2ohmios
Voltaje: 5V
Inductancia: 10,6mH±20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 34mm
Longitud del tornillo de avance: 150mm(5,9055")
Diámetro del tornillo de avance: Φ6,35mm(0,25")
Plomo/paso: 0,00396875mm(0,00015625")
Plomo/Revolución: 0,794mm(0,03125")
Número de cables: 4
Longitud del cable: 300mm
Peso: 241g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo / Blanco | Verde/Blanco | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 10.6 |
| Empuje mínimo(N) | 434 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 7.2 |
| Corriente nominal(A) | 0.7 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 33.8 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Diámetro del tornillo de avance(mm) | 6.35 |
| Longitud del tornillo de avance(mm) | 150 |
| Plomo/Revolución(mm) | 0.79375 |
| Recorrido lineal/paso(mm) | 0.00396875 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
