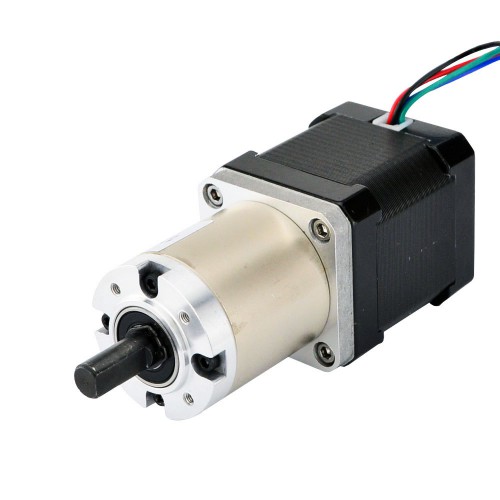

Motorreductor Paso A Paso Nema 17 L=48mm 17HS19-1684S-PG51 51:1 Reductores Planetario
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Motorreductor Paso A Paso Nema 17 L=48mm 17HS19-1684S-PG51 51:1 Reductores Planetario
Este motor paso a paso Nema 17 con cuerpo de 48 mm y corriente nominal de 1,68 A, integró una caja de engranajes planetarios de relación de transmisión de 50,9: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 17HS19-1684S-PG51
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 0,035 grados
- Par de retención sin caja de cambios: 44Ncm(62.31oz.in)
- Corriente nominal/fase: 1.68A
- Resistencia de fase: 1.65ohmios
- Voltaje: 2.8V
- Inductancia: 2.8mH ± 20%(1KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 50.9: 1
- Eficiencia: 73%
- Huelgo sin carga: <=1 grados
- Par máximo permitido: 4Nm(566oz.in)
- Momento Par admisible: 6Nm(850oz.in)
- Carga axial máxima del eje: 50N
- Carga radial máxima del eje: 100N
Especificaciones físicas
- Tamaño del marco: 42 x 42mm
- Longitud del motor: 48mm
- Longitud de la caja de cambios: 42.7mm
- Diámetro del eje: Φ8mm
- Longitud del eje: 20mm
- Longitud de corte en D: 15mm
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 620g
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación del reductores de velocidad | |
---|---|
Huelgo sin carga(máx.°) | 1 |
Eficiencia | 73% |
Relación de transmisión | 50.89:1 |
Longitud de la caja de cambios(mm) | 42.7 |
Tipo de caja de cambios | Planetario |
Par máximo permitido(Ncm) | 400 |
Par máximo permitido(oz.in) | 566.4 |
Par admisible de momento(Ncm) | 849.7 |
Carga axial máxima del eje(N) | 50 |
Carga radial máxima del eje(N) | 100 |
Especificación del motor | |
Inductancia(mH) | 3.2 |
Longitud del cable(mm) | 500 |
Tamaño del motor | Nema 17 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 1.8 |
Corriente nominal(A) | 1.68 |
Diámetro del eje(mm) | 8 |
Longitud del eje(mm) | 20 |
Bipolar/Unipolar | Bipolar |
Par de retención sin caja de cambios(Ncm) | 52 |
Par de retención sin caja de cambios(oz.in) | 73.6 |
Longitud del motor(mm) | 48 |
Eje simple/eje doble | Eje único |
Tipo de eje | Corte en D |
Especificación física | |
Peso(gramos) | 600 |
