Motor Paso A Paso Lineal Externo Nema 23 Pila 56mm 23LS22-2004E-200U Polmo 4mm/0,15748"
- Manuales y Documentación: Hoja de datos completa:
Tienda Precio:MX$941,73
Motor Paso A Paso Lineal Externo Nema 23 Pila 56mm 23LS22-2004E-200U Polmo 4mm/0,15748"

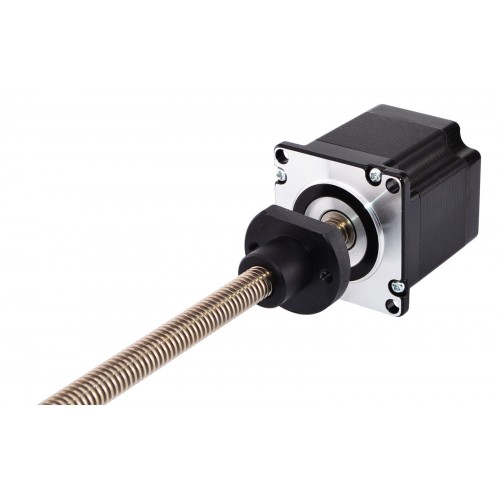

Este modelo es un motor paso a paso lineal económico que se llama actuador lineal externo Nema 23, la parte del motor es un motor paso a paso Nema 23 de 56 mm, 1,8 grados, 2A. Se integró con una varilla roscada Tr11x4 de 200 mm y una tuerca de tornillo POM se movió a lo largo de la varilla roscada.
Especificación eléctrica
- Número de pieza del fabricante: 23LS22-2004E-200U
- Tipo de motor: Paso a paso bipolar
- Par de retención: 1,2Nm
- Corriente nominal/fase: 2,0A
- Resistencia de fase: 3,6ohmios
- Voltaje: 7,2V
- Inductancia: 12mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 57 x 57mm
- Longitud del motor: 56mm
- Longitud del tornillo de avance: 200mm（7,874"）
- Diámetro del tornillo de avance: Φ11mm（0,433"）
- Plomo/paso: 0,02mm(0,0007874")
- Plomo/Revolución: 4mm（0,1575"）
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 650g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 120 |
| Par de retención(oz.in) | 170 |
| Inductancia(mH) | 12 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 3.6 |
| Corriente nominal(A) | 2 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 56 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Diámetro del tornillo de avance(mm) | 11 |
| Longitud del tornillo de avance(mm) | 200 |
| Plomo/Revolución(mm) | 4 |
| Recorrido lineal/paso(mm) | 0.02 |
| Número de cables | 4 |
| Longitud del cable(mm) | 500 |
