Kit Motor Paso a Paso de Bucle Cerrado Nema 24 1-CL57Y-24HE40 Serie YE 4,0Nm con Controlador y Cable(out of stock)
-
Manuales y Documentación:
Hoja de datos del motor:
Curva de par motor:
Manual del conductor:
Tienda Precio:MX$1931,46

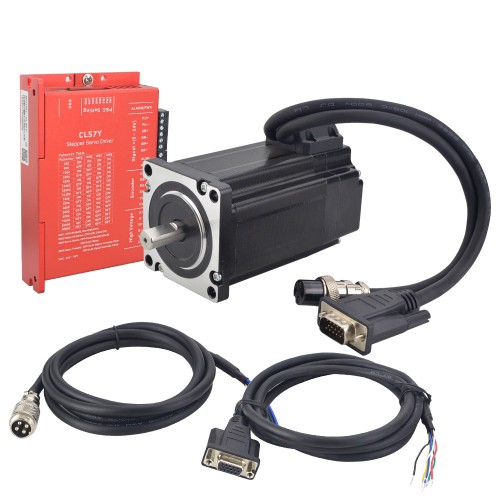

Kit Motor Paso a Paso de Bucle Cerrado Nema 24 1-CL57Y-24HE40 Serie YE 4,0Nm con Controlador y Cable
Este kit CNC incluye:
- 1 x Closed Loop Stepper Driver 0-7.0A 24-50VCC for Nema 17, 23, 24 Stepper Motor
- 1 x Motor paso a paso de bucle cerrado nema 24 24HE40-5004D-E1000 4.0Nm codificador 1000CPR
- 1 x Cable de extensión de codificador de 1,7m CE2M para motor paso a paso de circuito cerrado
- 1 x Cable de extensión de 1,7m AWG20 con conector de aviación GX16 para motores paso a paso de bucle cerrado Nema 23 y 24
Especificación del motor
- Número de pieza del fabricante: 24HE40-5004D-E1000
- Número de fase: 2
- Par de retención: 4,0 Nm(566,56oz.in)
- Corriente nominal/fase: 5,0 A
- Resistencia de fase: 0,6 ohmios± 10%
- Inductancia: 2,6 mH ± 20%(1KHz)
- Tamaño del marco: 60 x 60 mm
- Longitud del cuerpo: 100 mm
- Diámetro del eje: Φ10 mm
- Longitud del eje: 21 mm
- Longitud de chavetero: 15 mm
- Longitud del cable: 300 mm
Especificación del codificador
- Voltaje de conducción: 5V
- Corriente de salida: 55mA
- Resolución: 1000ppr
- Señal de salida: 2 canales
- Frecuencia de salida: ≤1MHz
- Velocidad de carrera: ≤5000rpm
- Protección IP: IP20
Especificación del controlador
- Corriente pico de salida: 0~7A（0~5 RMS）
- Voltaje de entrada: +24~50VCC (Típico 36VCC)
- Corriente de señal lógica: 7~16mA (Típico 10mA)
- Frecuencia de entrada de pulsos: 0~200kHz
- Ancho de pulso: 2,5μS
- Posicionamiento incorporado y salida de alarma para una fácil detección y control
- Regule de forma inteligente la corriente, reduzca la vibración, el ruido y el calor, y aumente la eficiencia en un 35%
- Con función de selección de pulso simple y doble, el valor predeterminado de fábrica es: pulso + control de dirección
- Excelente rendimiento y rigidez a alta velocidad, combinación perfecta de ventajas de servo y paso a paso
Conexión
| PIN | 1 | 2 | 3 | 4 |
| Color | Blanco | Verde | Azul | Negro |
| Motor | A+ | A- | B+ | B- |
| PIN | 2 | 3 | 1 | 13 | 11 | 12 |
| Color | Rojo | Blanco | Negro | Azul | Amarillo | Verde |
| Codificador | VCC | EGND | EA+ | EA- | EB+ | EB- |
| Especificación del kit CNC | |
|---|---|
| Número de ejes | Eje único |
| Bucle abierto/bucle cerrado | Bucle cerrado |
| Especificación del motor | |
| Par de retención(Ncm) | 400 |
| Par de retención(oz.in) | 566.56 |
| Inductancia(mH) | 2.6 |
| Longitud del cable(mm) | 300 |
| Tamaño del motor | nema 24 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0.6 |
| Corriente nominal(A) | 5.0 |
| Diámetro del eje(mm) | 10 |
| Longitud del eje(mm) | 21 |
| Ángulo de paso(°) | 1.8 |
| Especificación del codificador | |
| Corriente de salida(mA) | 55 |
| Frecuencia de salida | ≤1MHz |
| Canales de señal de salida | 2 |
| Resolución(RCP) | 1000 |
| Velocidad de carrera(rpm) | ≤5000 |
