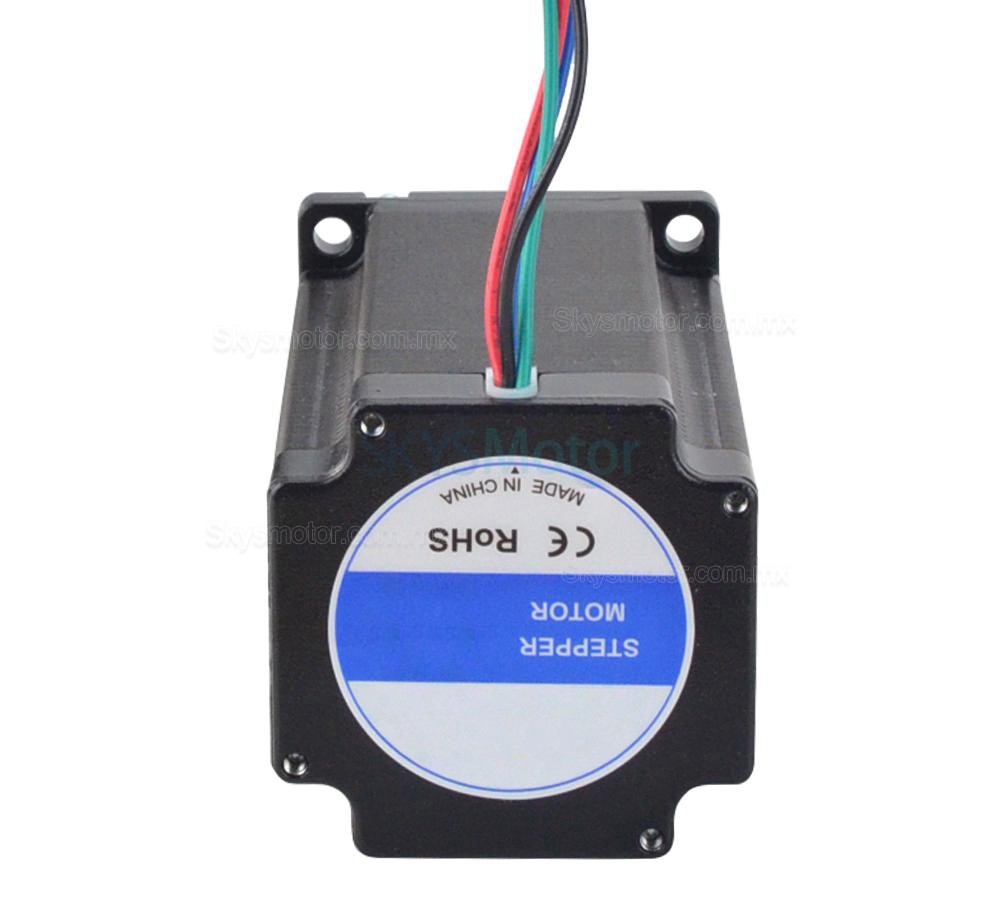

Motor Paso A Paso NEMA 24 24HP39-5004S 1,8 grados 3,5 Nm 5,0A 4 Alambres
-
Manuales y Documentación:
Ficha técnica completa:
Curva de par:
- ¡6 % de descuento en el monto total del pedido!
- ¡Disfruta de un descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 6 de enero de 2025
Motor Paso A Paso NEMA 24 24HP39-5004S 1,8 grados 3,5 Nm 5,0A 4 Alambres
Especificación eléctrica
- Número de pieza del fabricante: 24HP39-5004S
- Número de fase: 2
- Ángulo de paso: 1,8 grados
- Par de retención: 3,5 Nm(495,74oz.in)
- Corriente nominal/fase: 5,0 A
- Resistencia de fase: 0,48 ohmios± 10%
- Inductancia: 1,85 mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 60 x 60 mm
- Longitud del cuerpo: 97,8 mm
- Diámetro del eje: Φ10 mm
- Longitud del eje: 21 mm
- Longitud de chavetero: 15 mm
- Número de cables: 4
- Longitud del cable: 500 mm
- Peso: 1,6 kg
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación eléctrica | |
---|---|
Par de retención(Ncm) | 350 |
Par de retención(oz.in) | 495.74 |
Inductancia(mH) | 1.85 |
Resistencia de fase(ohmios) | 0.48 |
Corriente nominal(A) | 5.0 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 97.8 |
Tamaño del marco(mm) | Nema 24 (60 x 60) |
Longitud del cable(mm) | 500 |
Número de cables | 4 |
Diámetro del eje(mm) | 10 |
Longitud del eje(mm) | 21 |
Tipo de eje | Clave |
Eje simple/eje doble | Eje único |
Peso(gramos) | 1600 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
