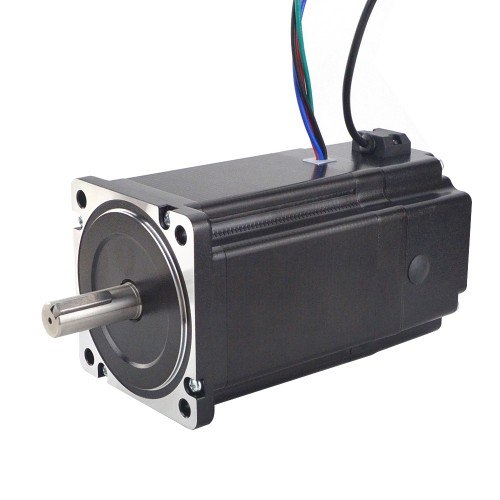

Nema 34 Serie P Motor Paso a Paso 34BK50-85 8,5Nm con Freno Electromagnético
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$2875,56
Nema 34 Serie P Motor Paso a Paso 34BK50-85 8,5Nm con Freno Electromagnético
Especificación eléctrica
- Número de pieza del fabricante: 34BK50-85
- Número de fase: 2
- Ángulo de paso: 1,8 grados
- Par de retención: 8,5 Nm(1203,94 oz.in)
- Corriente nominal/fase: 6,0 A
- Resistencia de fase: 0,54 ohmios
- Inductancia: 5,0 mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 86 x 86 mm
- Longitud del cuerpo: 112,3 mm
- Diámetro del eje: Φ14 mm
- Longitud del eje: 37 mm
- Longitud de chavetero: 25 mm
- Número de cables: 4
- Longitud del cable: 500 mm
- Peso: 3,6 kg
Brake Connections
- Rojo--24V+
- Rojo--24V-
- 5,0Nm
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del motor | |
|---|---|
| Par de retención(Ncm) | 850 |
| Par de retención(oz.in) | 1203.94 |
| Inductancia(mH) | 5.0 |
| Longitud del cable(mm) | 500 |
| Tamaño del motor | Nema 34 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0.54 |
| Corriente nominal(A) | 6.0 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Ángulo de paso(°) | 1.8 |
| Número de fase | 2 |
| Especificación de freno | |
| Voltaje de conducción(V) | 24 |
| Par de fricción estática(Nm) | 5.0 |
| Par de fricción estática(oz.in) | 708.2 |
