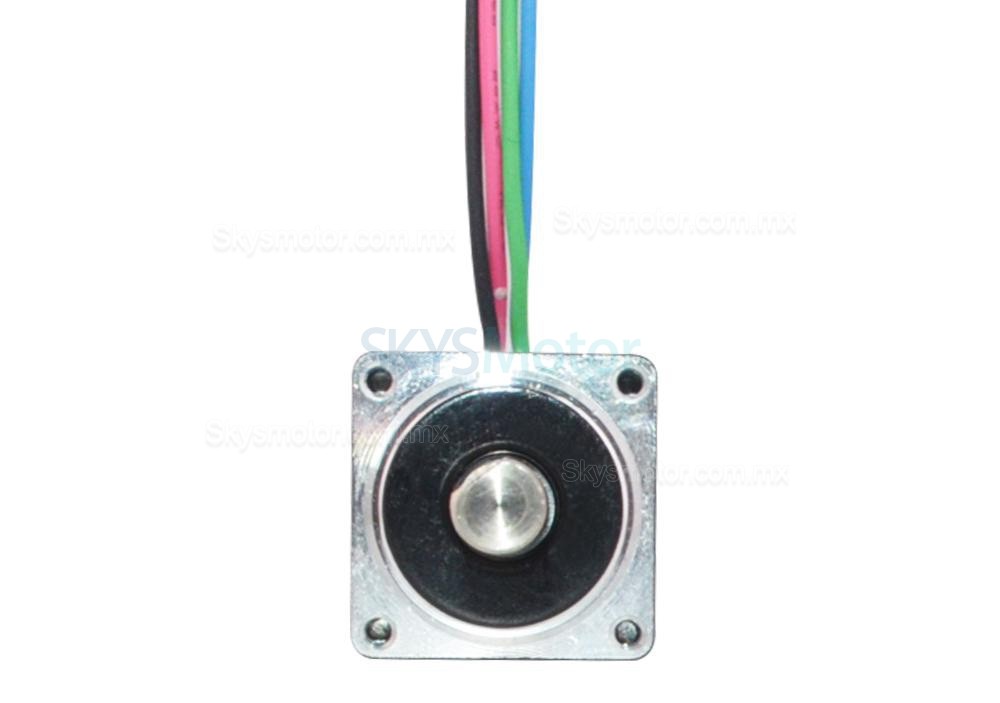

Motor Paso A Paso Nema 6 6HS12-0304S 1,8 grados 0,58Ncm 0,3A 14x14x30mm 4 Alambres
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$1794,14
Motor Paso A Paso Nema 6 6HS12-0304S 1,8 grados 0,58Ncm 0,3A 14x14x30mm 4 Alambres
Especificación eléctrica
- Número de pieza del fabricante: 6HS12-0304S
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 0,58 Ncm(0,82oz.in)
- Corriente nominal/fase: 0,3 A
- Resistencia de fase: 22 ohmios
- Inductancia: 3,4 mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 14 x 14 mm
- Longitud del cuerpo: 30 mm
- Diámetro del eje: Φ4 mm
- Longitud del eje: 15 mm
- Longitud de corte en D: 10 mm
- Número de cables: 4
- Longitud del cable: 300 mm
- Peso: 30 g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 0.58 |
| Par de retención(oz.in) | 0.82 |
| Inductancia(mH) | 3.4 |
| Resistencia de fase(ohmios) | 22 |
| Corriente nominal(A) | 0.3 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 30 |
| Tamaño del marco(mm) | Nema 06 (14 x 14) |
| Longitud del cable(mm) | 300 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 15 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
Custom Options
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
