Serie T6 1000W Kit Servomotor de CA T6-RS1000H2A3-M17S 3000rpm 3,19Nm IP65 Codificador de 17 Bits
-
Manuales y Documentación:
Serie T6 1000W Kit Servomotor de CA T6-RS1000H2A3-M17S 3000rpm 3,19Nm IP65 Codificador de 17 Bits
Los productos servo de CA de la serie T6 son servos digitales de CA rentables que están diseñados para un control de posición de alta precisión, un rango de potencia de hasta 1kW.
Combinado con abundantes funciones como MFC, supresión de vibraciones, función de filtro multimodo, etc., y con una resolución de codificador de 17 bits o 23 bits, puede proporcionar a las máquinas un rendimiento inteligente.

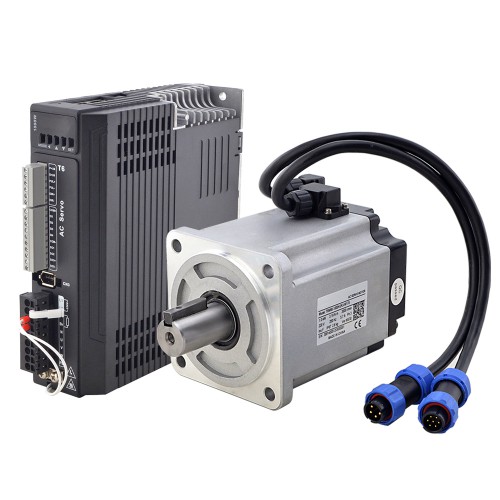

Artículos en el kit
1 x T6-1000RS: 1000W Controlador de servomotor CA
1 x T6M80-1000H2A3-M17S: 1000W Servomotor CA 3000rpm 3,19Nm Codificador de 17 bits IP65
1 x CMST1M5: 1,5m Cable de extensión de motor con conector de aviación IP65
1 x CEST1M5: 1,5m Cable de extensión del codificador con conector de aviación IP65
Especificación del servocontrolador
Número de pieza del fabricante: T6-1000RS
Comunicación Modbus RTU0000
Soporte de control de pulso
Función PR, 16 caminos
Señales de codificador Salida diferencial A/B/Z y salida Z OC
4 entradas y 3 salidas
Tensión nominal 220VCA 1ph
Potencia nominal 1000W
Codificador de 17 bits/23 bits disponible
Identificación automática de motores
Tamaño: 175*168*50mm
Especificación del servomotor
Número de pieza del fabricante: T6M80-1000H2A3-M17S
Voltaje nominal: 220VCA
Potencia nominal: 1000W
Par nominal: 3,19Nm
Par máximo: 9,56Nm
Velocidad nominal: 3000rpm
Velocidad máximo: 5000rpm
Corriente nominal: 5,7A
Corriente máximo: 17,7A
Constante de par: 0,56N.m/A
Constante EMF posterior: 38,3V/krpm
Resistencia: 1,08ohm
Inductancia: 5,6mH
Inercia: 2,0kg*m2*10-4
Nº de polos: 10
Codificador: codificador incremental de 17 bits
Clasificación del IP: IP65
Peso: 2,8Kg
| Especificación del servomotores | |
|---|---|
| Modos de control | Modbus RTU / Modo de pulso |
| Potencia nominal(W) | 1000 |
| Voltaje de entrada(V) | 220VCA |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 3.19 |
| Velocidad máxima(rpm) | 5000 |
| Par máximo(Nm) | 9.56 |
| Con freno | No |
| Especificación física | |
| Tamaño del marco(mm) | 80 x 80 |
| Diámetro del eje(mm) | 19 |
| Clasificación del IP | IP65 |
