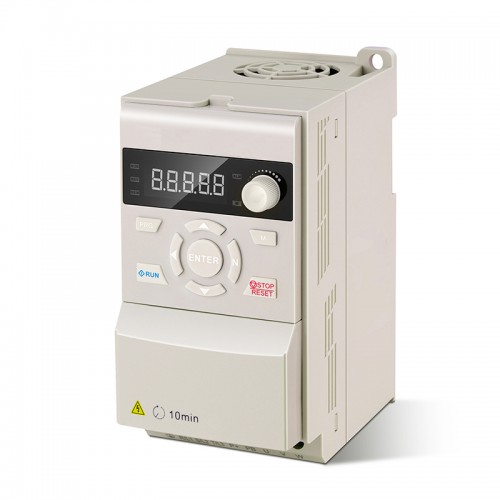

Variador de frecuencia VFD H100T40015BX0 Inversor de motor de husillo2HP 1,5KW 4,5A trifásico 380V
-
Manuales y Documentación:
Manual de usuario sencillo:
Manual de usuario completo:
Variador de frecuencia VFD H100T40015BX0 Inversor de motor de husillo2HP 1,5KW 4,5A trifásico 380V
Este VFD con potencia 2HP (1,5KW) y voltaje de entrada trifásico de 380V. La serie H100 es una unidad de frecuencia variable general (VFD), se utilizan ampliamente en aplicaciones de: máquinas textiles, máquinas de embalaje, máquinas de grabado, máquinas de impresión, maquinaria de alimentos, maquinaria de carpintería, ventiladores de bomba, maquinaria de cerámica, bombas solares y otros.
Especificación clave
Voltaje nominal de entrada: 3 fases 380V
Voltaje de entrada permitido: 320~460VCA
Frecuencia de entrada: 50/60Hz(+/-5%)
Corriente de entrada: 5,8A
Potencia: 2HP(1,5KW)
Corriente de salida: 4,5A
Tensión de salida: 0~Tensión nominal de entrada
Frecuencia de salida: 0~1000Hz
Capacidad de salida: 150% de corriente nominal 60s, 180% de corriente nominal 2s
| Especificación de la unidad de frecuencia variable | |
|---|---|
| Voltaje de entrada | 3PH 380VCA |
| Voltaje de entrada permitido | 320 - 460VCA |
| Frecuencia de entrada | 50 - 60Hz |
| Corriente de entrada | 5.8A(3PH) |
| Potencia | 2HP / 1.5Kw |
| Corriente de salida | 4.5A |
| Modos de control | V/F, SVC |
| Tensión de salida | 0 - Tensión nominal de entrada |
| Frecuencia de salida | 0 - 1000Hz |
| Capacidad de salida | 150% de corriente nominal 60s, 180% de corriente nominal 2s |
| Modo de modulación | SVPWM |
| Par de arranque | 1Hz / 150% |
| Rango de velocidad | 1 : 100(SVC) |
| Curva de aceleración/desaceleración | Línea / Curva en S |
| Precisión de frecuencia | Digital (frecuencia máxima +/-0.01%) / analógico (frecuencia máxima +/-1%) |
| Tipo de motor | Motor asíncrono, Motor síncrono, Motor monofásico |
| Resolución de frecuencia | Digital (0.1Hz) / Analógico (Frecuencia Máxima +/-1%) |
| Límite de corriente rápida | Limite la corriente rápidamente dentro del valor de protección actual, para garantizar la seguridad del equipo |
| Fuente de comando | Teclado, Terminal, Comunicación |
| Ninguna parada cuando se apaga instantáneamente | Sin paradas cuando se apaga instantáneamente, caída de frecuencia automática |
| Establecer fuente de valor | Digital, Analógico, Multivelocidad, Comunicación |
| PID | Admite configuración principal + PID |
| Teclado externo | Sí |
| Pantalla LED | Puede mostrar: frecuencia de salida, voltaje de salida, corriente de salida, voltaje de bus, valor de visualización 1, valor de visualización 2, error, alarma |
| Función de protección | Protección contra sobrecorriente, protección contra sobrevoltaje, protección contra bajo voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, protección contra pérdida de fase, fuga a tierra, etc. |
| Altitud | Reducción de uso por encima de 1000M, reducción de 10% por 1000M |
| Temperatura ambiental | -10℃ ~+40℃ (temperatura ambiente alrededor de 40℃~50℃, reduzca el uso) |
| Humedad | 5%~95%HR, sin condensación |
| Vibración | <5.9M/S (0.6g) |
| Entorno de uso | Interior, lejos de la luz solar directa, sin polvo, sin gas corrosivo, sin gas inflamable, sin neblina de aceite, sin vapor, sin goteo y sin salinidad, etc. |
| Temperatura entorno | -40℃ ~ +70℃ |
