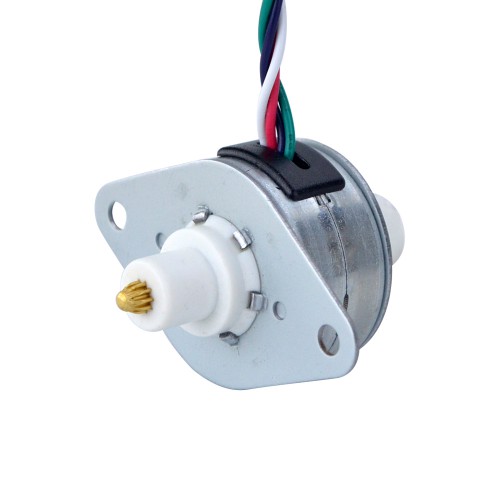

Φ25,2x15mm Motor Lineal Imán Permanente Cautivo 25LN48M01-334(1) 0,15A Polmo 1,22mm/0,048" Recorrido 13,5mm
- Manuales y Documentación: Hoja de datos completa:
Tienda Precio:MX$395,94
Φ25,2x15mm Motor Lineal Imán Permanente Cautivo 25LN48M01-334(1) 0,15A Polmo 1,22mm/0,048" Recorrido 13,5mm
Especificación eléctrica
- Número de pieza del fabricante: 25LN48M01-334
- Tipo de motor: Motor Lineal Imán Permanente Cautivo
- Fase: 2
- Ángulo de paso: 7,5 grados
- Corriente nominal/fase: 0,15 A
- Thrust: 9,8 N(300 Hz)
- Resistencia de fase: 47 ± 7% ohmios(20 ℃)
- Inductancia: 17,8 mH ± 20%
- Protección IP: IP34
- Vida: 1500000 cycles
Especificación física
- Tamaño del marco: Φ25 mm
- Longitud del cuerpo: 14,3 mm
- Longitud de carrera: 13,5 mm（0,531"）
- Diámetro del tornillo de avance: Φ3,5 mm（0,138"）
- Plomo/Revolución: 1,22 mm（0,048"）
- Plomo/paso: 0,0254 mm(0,001")
- Número de cables: 4
- Longitud del cable: 80 mm
- Peso: 30,5 g
Conexión
| A+ | A- | B+ | B- |
| Verde | Azul | Rojo | Blanco |
| Especificación eléctrica | |
|---|---|
| Inductancia(mH) | 17.8 |
| Resistencia de fase(ohmios) | 47 |
| Corriente nominal(A) | 0.15 |
| Ángulo de paso(°) | 7.5 |
| Tipo de motor | Cautivo |
| Especificación física | |
| Longitud del cuerpo(mm) | 14.3 |
| Tamaño del marco(mm) | Φ25 |
| Longitud del cable(mm) | 80 |
| Diámetro del tornillo de avance(mm) | Φ3.5 |
| Recorrido lineal/paso(mm) | 0.0254 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 1.22 |
| Viajes(mm) | 13.5 |
