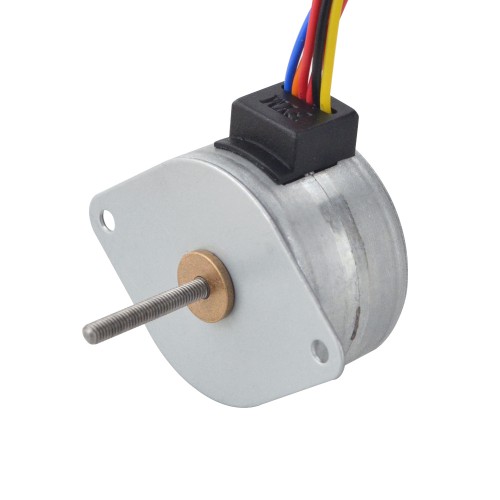

Φ35x22mm Motor Lineal Imán Permanente Precisión Externo 35LN24M01-122 Polmo 0,5mm/0,0197" Longitud 21,5mm
- Manuales y Documentación: Hoja de datos completa:
Tienda Precio:MX$221,86
Φ35x22mm Motor Lineal Imán Permanente Precisión Externo 35LN24M01-122 Polmo 0,5mm/0,0197" Longitud 21,5mm
Especificación eléctrica
- Número de pieza del fabricante: 35LN24M01-122
- Tipo de motor: Motor paso a paso lineal externo imán permanente
- Fase: 2
- Ángulo de paso: 15 grados
- Corriente nominal/fase: 0,28 A
- Par de retención: 44,1 mN.m(6,246 oz.in)
- Resistencia de fase: 85 ± 7% ohmios(20 ℃)
- Inductancia: 32,9 mH ± 20%
- Vida: 3000 h
Especificación física
- Tamaño del marco: Φ35 mm
- Longitud del cuerpo: 22 mm
- Longitud del tornillo de avance: 21,5 mm(0,846")
- Diámetro del tornillo de avance: Φ3 mm(0,118")
- Plomo/Revolución: 0,5 mm(0,0197")
- Plomo/paso: 0,0208 mm(0,0008")
- Número de cables:6 con conector PH-6Y
- Longitud del cable: 240 mm
- Peso: 89,7 g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| Amarillo | Rojo | Naranja | Negro | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Par de retención(oz.in) | 6.246 |
| Inductancia(mH) | 32.9 |
| Resistencia de fase(ohmios) | 85 |
| Corriente nominal(A) | 0.28 |
| Ángulo de paso(°) | 15 |
| Tipo de motor | Externo |
| Número de fase | 2 |
| Par de retención(mN.m) | 44.1 |
| Especificación física | |
| Longitud del cuerpo(mm) | 22 |
| Tamaño del marco(mm) | Φ35 |
| Longitud del cable(mm) | 240 |
| Diámetro del tornillo de avance(mm) | Φ3 |
| Longitud del tornillo de avance(mm) | 21.5 |
| Número de cables | 6 |
| Plomo/Revolución(mm) | 0.5 |
| Plomo/paso(mm) | 0.0208 |
