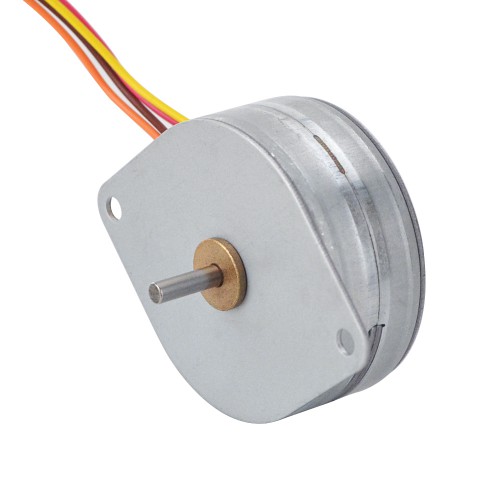

Φ42x18mm Motor paso a paso imán permanente 42PM96M01 3,75 grados 49mN.m 0,42A 4 Alambres
- Manuales y Documentación:
Tienda Precio:MX$197,86
Φ42x18mm Motor paso a paso imán permanente 42PM96M01 3,75 grados 49mN.m 0,42A 4 Alambres
Especificación eléctrica
- Número de pieza del fabricante: 42PM96M01
- Tipo de motor: Motor paso a paso imán permanente
- Fase: 2
- Ángulo de paso: 3,75 grados
- Corriente nominal/fase: 0,42 A
- Par de retención: 49 mN.m(6,94oz.in)
- Par de tope: 10,78 mN.m(2,521 oz.in)
- Resistencia de fase: 12 ± 7% ohmios(20 ℃)
- Inductancia: 12 mH ± 20%(1KHz)
- Inercia del rotor: menos de 9,6 g.cm2
- Vida: 3000h MIN(20 ℃,200 pps)
Especificación física
- Tamaño del marco: Φ42 mm
- Longitud del cuerpo: 18 mm
- Diámetro del eje: Φ3 mm
- Longitud del eje: 12 mm
- Número de cables: 4 con conector PAP-04V-S
- Longitud del cable: 85 mm
- Peso: 103,5 g
Conexión
| A+ | A- | B+ | B- |
| Marrón | Naranja | Amarillo | Rojo |
| Especificación eléctrica | |
|---|---|
| Par de retención(oz.in) | 6.94 |
| Inductancia(mH) | 12 |
| Resistencia de fase(ohmios) | 12 |
| Corriente nominal(A) | 0.42 |
| Ángulo de paso(°) | 0.42 |
| Número de fase | 2 |
| Par de tope(mN.m) | 10.78 |
| Par de tope(oz.in) | 2.521 |
| Par de retención(mN.m) | 49 |
| Especificación física | |
| Longitud del cuerpo(mm) | 18 |
| Tamaño del marco(mm) | Φ42 |
| Longitud del cable(mm) | 85 |
| Número de cables | 4 |
| Diámetro del eje(mm) | Φ3 |
| Longitud del eje(mm) | 12 |
