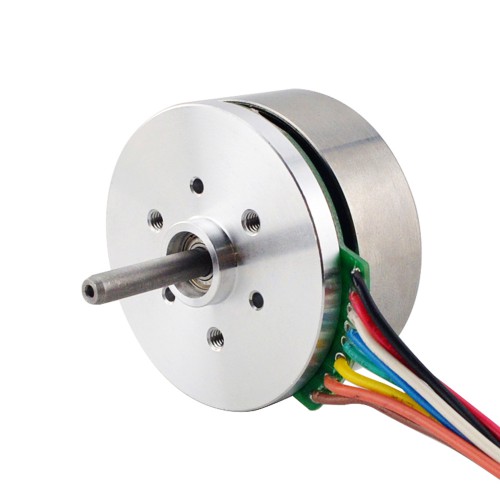

Ф43.2x21.6mm Motor de Rotor Externo 45BLE22-24-01 24V 5250RPM 0,084Nm 50W 2,6A
-
Manuales y Documentación:
Hoja de datos completa:
Tienda Precio:MX$2259,74
Ф43,2x21,6mm Motor de Rotor Externo 45BLE22-24-01 24V 5250RPM 0,084Nm 50W 2,6A
Especificación eléctrica
- Número de pieza del fabricante: 45BLE22-24-01
- Fase: 3
- Nº de polos: 16
- Resistencia/Línea: 0,7±0,1 ohmios@20℃
- Inductancia/Línea: 0,33±0,1 mH@1kHz
- Voltaje nominal: 24 VCC
- Sin velocidad de carga: 6700±10% RPM
- Corriente sin carga: 0,5 A
- Par nominal: 84 mN.m
- Velocidad nominal: 5250 RPM
- Corriente nominal: 2,6 A
- Potencia nominal: 50 W
- Constante EMF posterior: 2,53 Vrms/kRPM
- constante de par: 35 mN.m/A
- Inercia del rotor: 135 g.cm2
- Aumento de la temperatura: Menos de 80k
- Clase de aislamiento: B 130 ℃
- Resistencia dieléctrica: 500 VCA 1 minuto
- Resistencia de aislamiento: 100 MOhm @500VCC
- Temperatura ambiente: -25 ~ +50 ℃
Especificación física
- Tamaño del marco: Φ43,2 mm
- Longitud del cuerpo: 21,6 mm
- Diámetro del eje: Φ4 mm
- Longitud del eje: 20,6 mm
- Número de cables: 8
- Longitud del cable: 300 mmMin.
- Sensor: Sensor de pasillo
- Peso: 120 g
Conexión
| U | V | W | GND | 2 | 1 | 3 | VHall |
| Naranja | Marrón | Amarillo | Negro | Verde | Azul | Blanco | Rojo |
| Especificación del motor CC sin escobillas | |
|---|---|
| Clase de aislamiento | B 130 ℃ |
| Corriente nominal(A) | 2.6 |
| Potencia nominal(W) | 50 |
| Par nominal(Nm) | 0.084 |
| Tensión nominal(V) | 24 |
| fase | 3 |
| Polos | 16 |
| Especificación física | |
| Longitud del cuerpo(mm) | 21.6 |
| Tamaño del marco(mm) | Φ43.2 |
| Número de cables | 8 |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 20.6 |
| Peso(gramos) | 120 |
