Módulo de etapa lineal de carrera de plataforma de guía lineal de pórtico Mesa deslizante XYZ X = 100 mm, Y = 00 mm, Z = 50 mm

Módulo de etapa lineal de carrera de plataforma de guía lineal de pórtico Mesa deslizante XYZ X = 100 mm, Y = 00 mm, Z = 50 mm

El esquema de ensamblaje universal del módulo lineal de tres ejes puede promover el movimiento lineal al movimiento plano o curvo, mejorar en gran medida la comodidad de uso y reducir efectivamente las horas-hombre de ensamblaje del equipo del cliente.

Este pórtico de plataforma lineal está compuesto por:

1.) Plataforma de guía lineal*4(X*1,Y*2,Z*1)

2.) Interruptor de límite*6

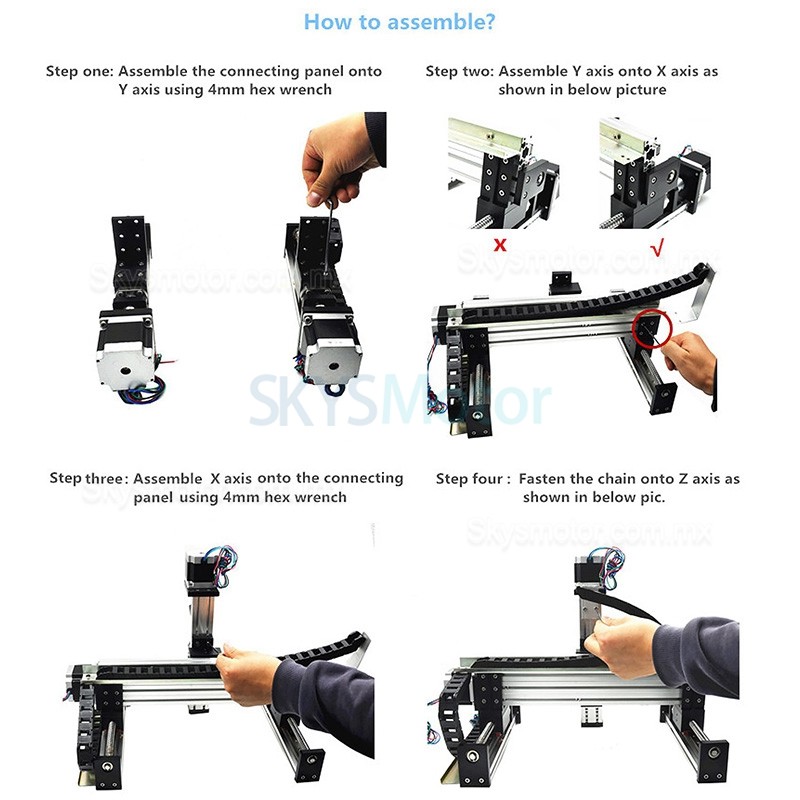

3.) Kit de paneles de conexión y cable de remolque

Característica:

Esta plataforma lineal se puede utilizar en taladrado, corte, soldadura, pintura y grabado de máquinas CNC, etc.

El motor paso a paso Nema 23 alimenta cada guía, lo que garantiza una potencia suficiente para la capacidad de carga.

Tornillo M4 al costado de cada guía lineal para instalar fácilmente el interruptor de límite.

Rango de carrera del eje X de 100 a 1000 mm, rango de carrera del eje Y de 100 a 1000 mm, rango de carrera del eje Z de 50 a 500 mm. Aceptamos personalización para carrera/motor/eje múltiple. Comuníquese con nosotros si necesita sugerencias para elegir este tipo de artículo.

Guía lineal de tornillo de bola G1605/G1610 con precisión de la plataforma de movimiento lineal de hasta ±0,03 mm, menor ruido durante el trabajo.
