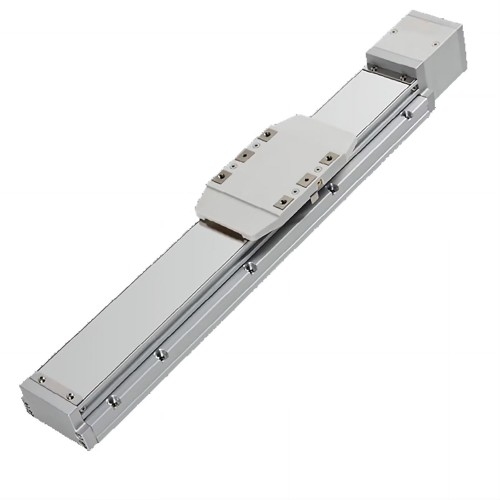

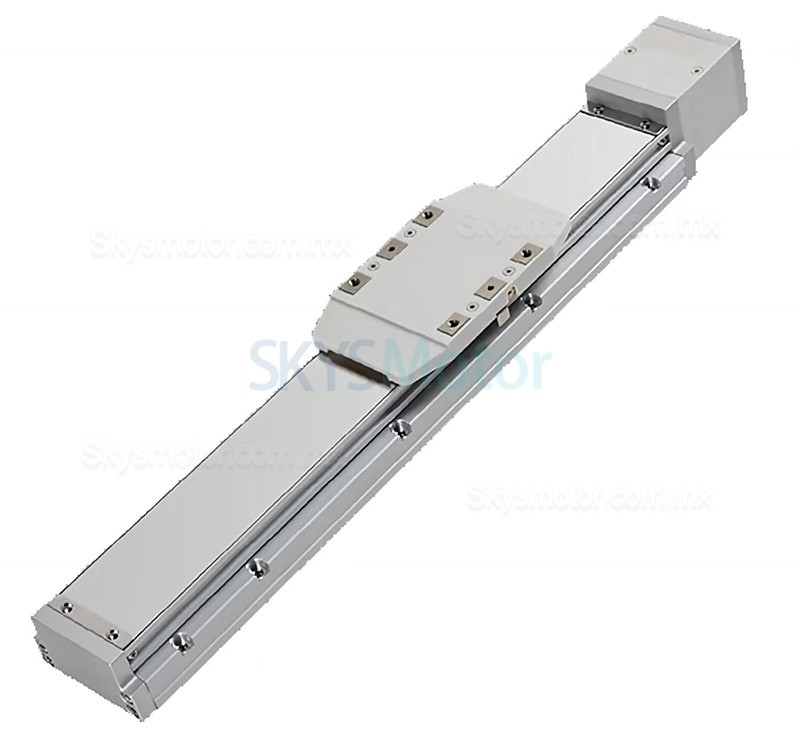

Módulo lineal de doble carril, actuador de guía lineal FCH60 50-1000mm con servomotor de 400 W

Módulo lineal de doble carril, actuador de guía lineal FCH60 50-1000mm con servomotor de 400 W

Característica:

El módulo lineal con servomotor de 400 W proporciona una potencia adecuada y es fácil de controlar mediante un controlador. El rango de desplazamiento del riel lineal varía entre 50 mm y 1000 mm.

El módulo ofrece una precisión de posicionamiento de ±0,01 mm. El paso del husillo es 2,4 veces mayor que el de otros modelos comparables, lo que asegura un rendimiento superior.

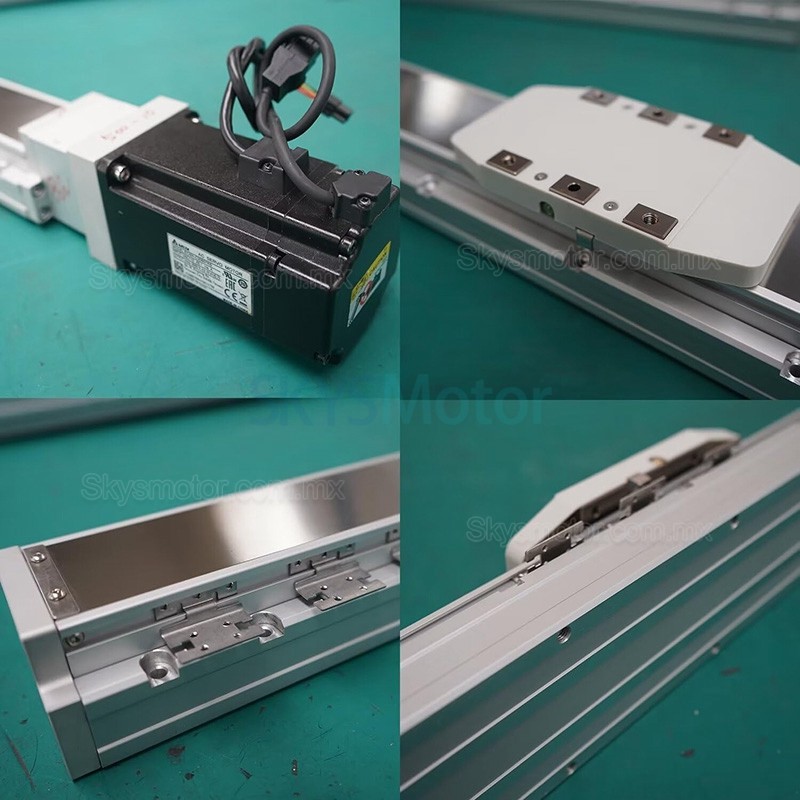

Cuenta con un carril lineal doble integrado y un cuerpo orbital de grado de rectificado, lo que garantiza una operación más estable y una elevación sin inconvenientes.

El módulo lineal está fabricado en un perfil moldeado de una sola pieza, lo que le proporciona mayor rigidez y le permite soportar cargas elevadas sin deformaciones ni vibraciones, asegurando una larga vida útil.

Gracias a su estructura completamente de aluminio y al husillo de bolas G1210 con correa de acero, el módulo ofrece una excelente resistencia. Tiene una capacidad de carga horizontal de hasta 80 kg y una capacidad de carga vertical de hasta 40 kg.

Aplicación:

Etapa de riel lineal transversal, ampliamente utilizada en maquinaria de producción, equipos de inspección, medición de precisión de laboratorio óptico, desplazamiento de ajuste fino, posicionamiento y movimiento de equipos mecánicos.

Parámetros técnicos:

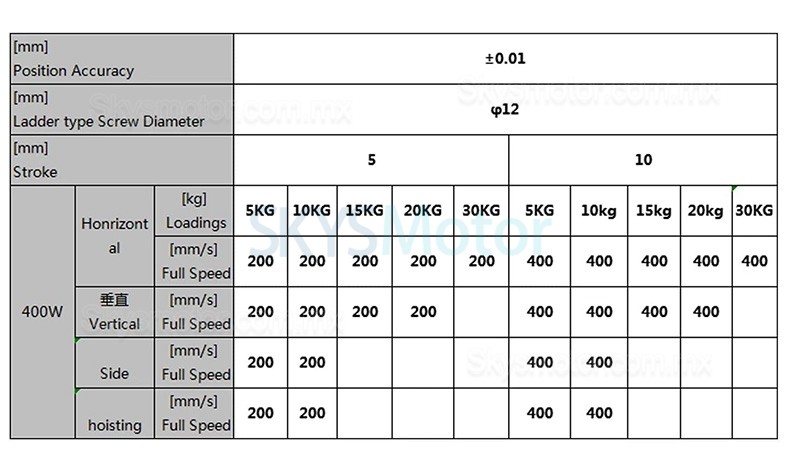

FCH60 Performance Parameter(Default servo motor)

Tornillo de bolas predeterminado:G1210

Precisión de posición: ±0.01mm

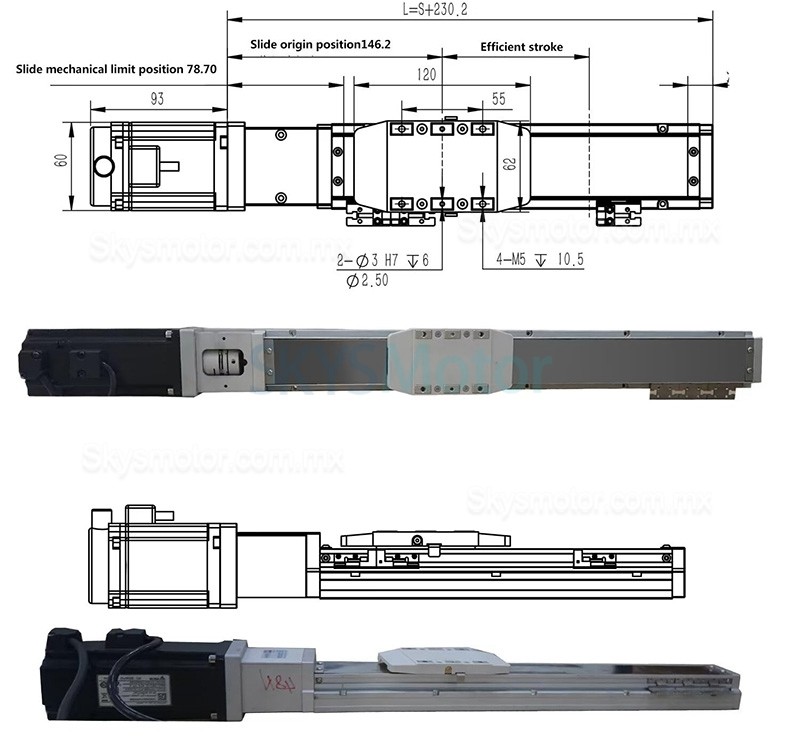

Carrera efectiva: 50-1000mm

Carga horizontal: 30 kg

Carga vertical: 20 kg

Carga lateral: 10 kg

Carga de elevación: 10 kg

Velocidad horizontal: 400mm/s

Velocidad de carga lateral: 400mm/s

Velocidad vertical: 400mm/s

Velocidad de elevación: 400mm/s

Ruido: <65dB

Temperatura almacenada: -15℃-+60℃;
