Motor paso a paso Nema 17 42HS4015A4D5 con reductor armónico 30:1 + controlador paso a paso TB6600
Tienda Precio:MX$3258,17
Motor paso a paso Nema 17 42HS4015A4D5 con reductor armónico 30:1 + controlador paso a paso TB6600
Especificaciones:
Certification: CE
Número de modelo: X17+42HS3412A4D5
Lista de paquetes:
1* Motor paso a paso NE 17 con cable de 1 m, relación de transmisión
1* 30:1, reductor armónico
1* Driver TB6600

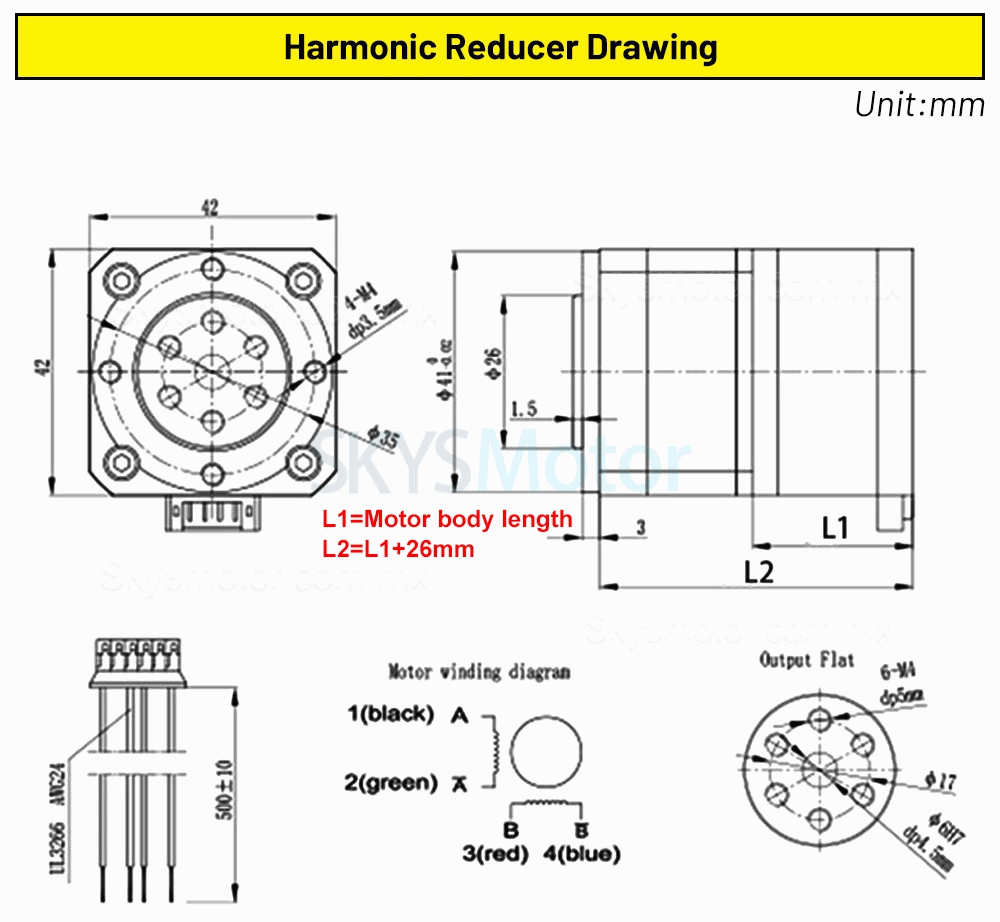

Harmonic Reducer Technical Parameter:
Relación de velocidad: 30:1
Espesor del reductor: 26mm
Precisión: 2 Arcmin

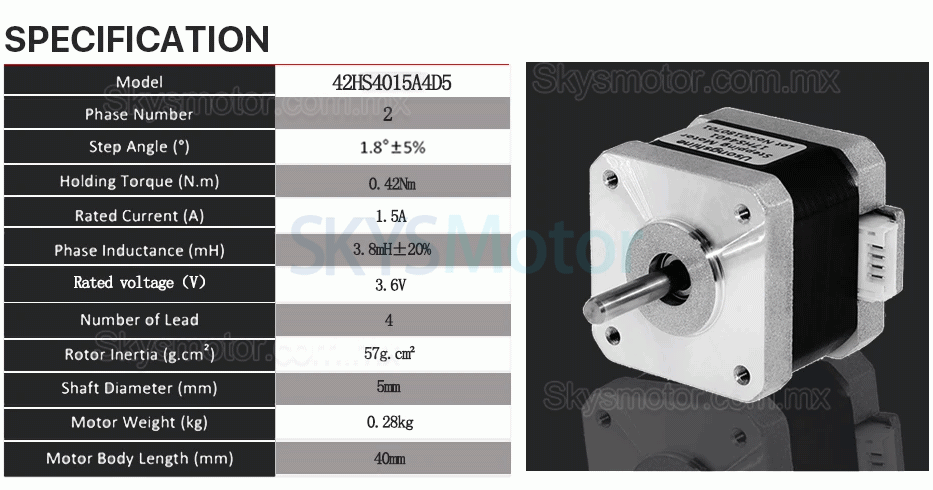

Parámetros del motor paso a paso Nema 17:
| Modelo | Ángulo de paso (grados) | Longitud del motor (mm) | Eje (mm) | Par de retención (mN.m) | Corriente (A) | Resistencia(Ohm) | Inercia del rotor (g.cm²) | Número de cables | Peso (g) | Resistencia de fase(Ohm) |
| 42HS3412A4D5 | 1,8 | 34 | 5 | 280 | 1,23 | 4ohm±10% | 38 | 4 | 230 | 5.0mH±15% |
| 42HS4015A4D5 | 1,8 | 40 | 5 | 420 | 1,51 | 6ohm±10% | 57 | 4 | 280 | 3.8mH±15% |
| 42HS4817A4D5 | 1,8 | 48 | 5 | 560 | 1,71 | 8ohm±10% | 82 | 4 | 360 | 3.8mH±15% |
| 42HS6017A4D5 | 1,8 | 60 | 5 | 700 | 1,71 | 6ohm±10% | 102 | 4 | 480 | 3.6mH±15% |
TB6600 Driver Parameter:
Modelo: TB6600
Voltaje de entrada: DC 9-42V
Corriente de salida: 0,5-3,5A
Potencia máxima: 150W
Subdivision: 1,2,4,8,16,32
Temperatura del entorno de funcionamiento: -10～45℃
Température de stockage: -40℃～70℃
| Especificación del motor | |
|---|---|
| Longitud del cuerpo(mm) | 34 / 40 / 48 / 60 |
| Par de retención(Ncm) | 280 / 420 / 560 / 700 |
| Tamaño del motor | Neme 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 4 / 6 / 8 |
| Corriente nominal(A) | 1.32 / 1.51 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 18 |
| Tipo de eje | d |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.8 |
| Número de fase | 2 |
| Especificación del reductores de velocidad | |
| Relación de transmisión | 30:1 |
| Longitud de la caja de cambios(mm) | 26 |
| Tipo de caja de cambios | Armónico |
