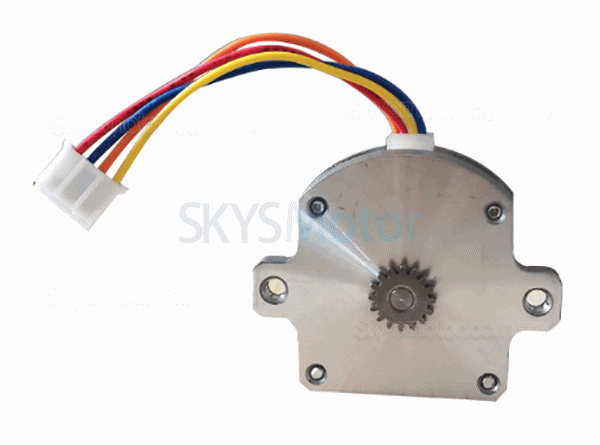

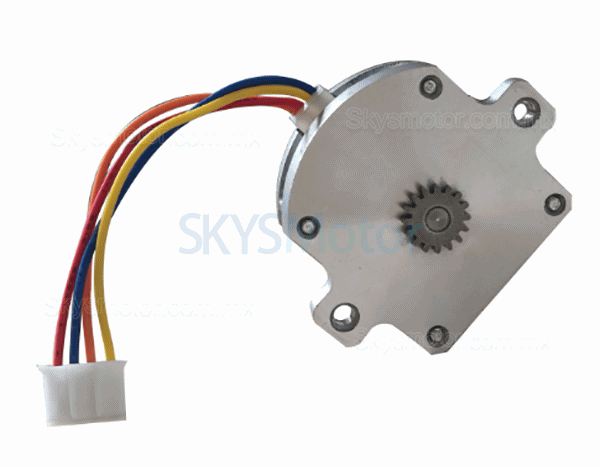

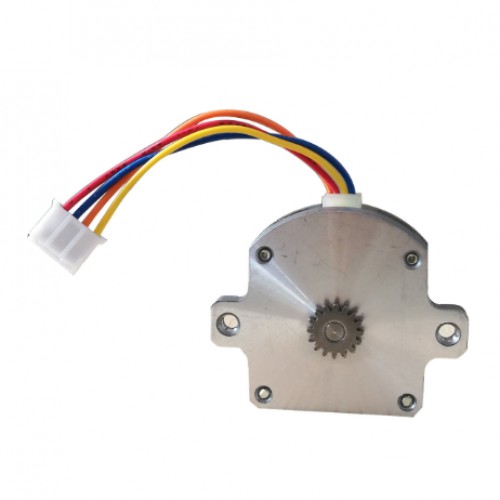

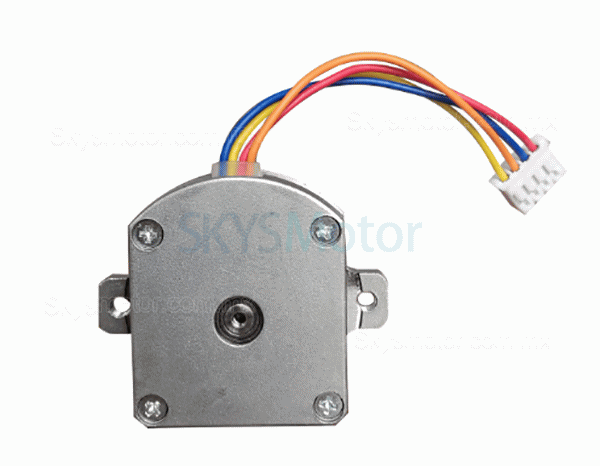

Motor paso a paso de panqueques Nema 11 plano OK28BP13-2A 2 fases 1,8grados 2,5 Ncm 4 cables
Este es un motor paso a paso bipolar bifásico con un ángulo de paso de 1,8° y un par de retención de 2,5 Ncm. Ofrece una corriente de fase de 0,5 A y opera con una tensión nominal de 1,55 V. Tiene un tamaño de carcasa Nema 11 (28 mm x 28 mm), un eje de 3 mm de diámetro y una conexión de 4 hilos.
Especificación eléctrica
Número de pieza del fabricante:OK28BP13-2A
Tipo de motor: Motor paso a paso bipolar
Número de fase:2
Ángulo de paso: 1,8 deg
Par de retención: 2,5 Ncm (3,54 oz.in)
Voltaje nominal:1,55V
Corriente nominal/fase: 0,5 A
Resistencia de fase: 3,1 ohms
Inductancia: 0,95mH ± 20%(1KHz)

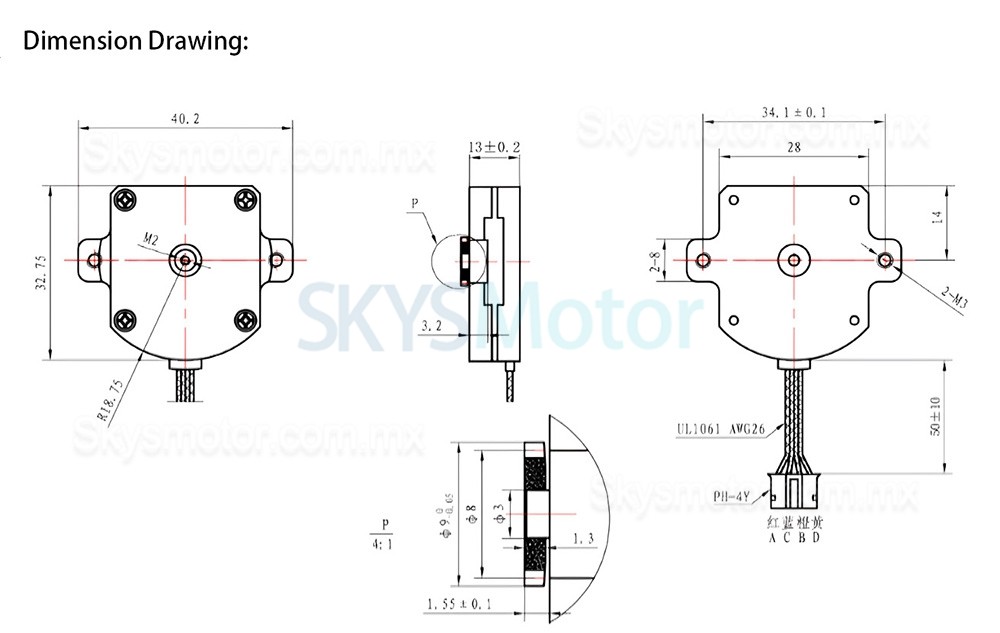

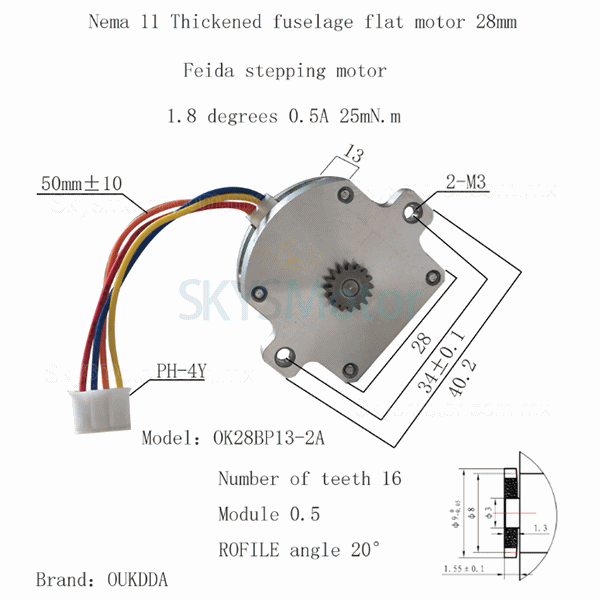

Especificaciones físicas:
Tamaño del marco: 28 x 28 mm
Longitud del motor: 13 mm
Diámetro del eje: Φ3 mm
Número de cables: 4
Longitud del cable: 50 mm
Peso:40g;
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Corriente nominal(A) | 0,5 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Par de retención(Ncm) | 2,5 |
| Tensión nominal(V) | 1,55 |
| Par de retención(oz.in) | 3,54 |
| Especificación física | |
| Longitud del cuerpo(mm) | 13 |
| Tamaño del marco(mm) | Nema 11(Φ28) |
| Longitud del cable(mm) | 50 |
| Diámetro del eje(mm) | Φ3 |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 40 |
