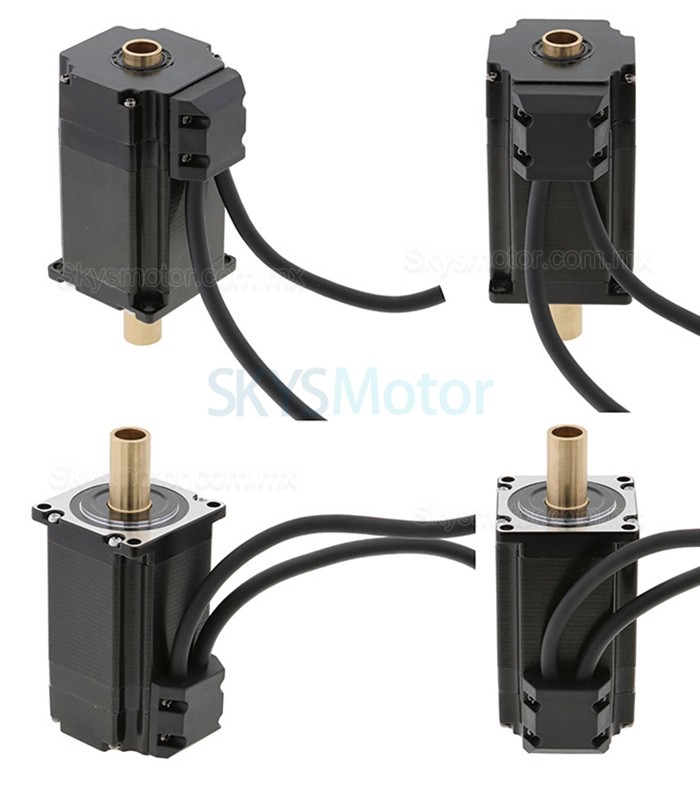

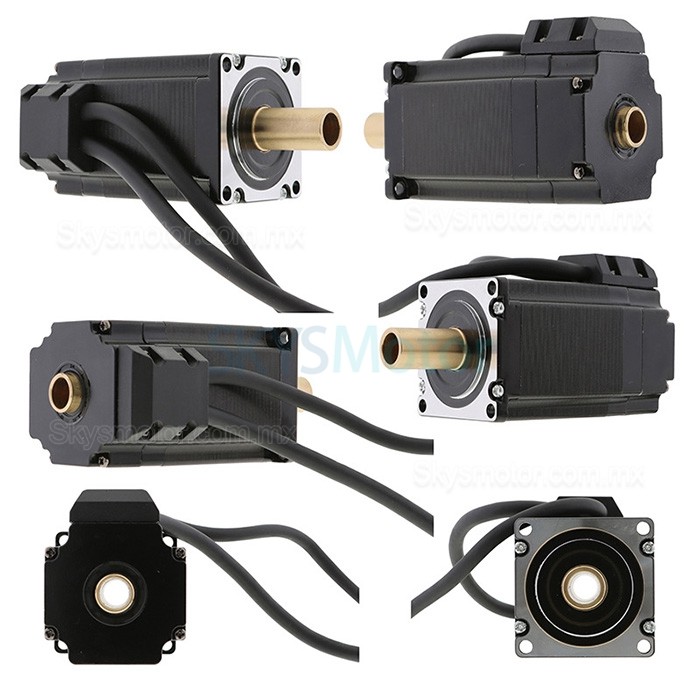

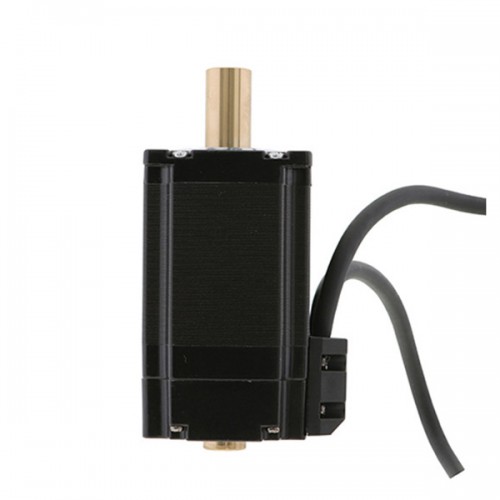

Motor paso a paso eje hueco Nema 23 OK57DL76EC1-B-NK30 bipolar 1,8grados 1,89Nm 4,2A 2,52V doble eje
Este es un motor paso a paso bipolar bifásico con un ángulo de paso de 1,8° y un momento estático de 1,89 Nm (267,64 oz.in). Funciona con una corriente nominal de 4,2 A por fase y una tensión de fase de 2,52 V CC. El motor tiene unas dimensiones de 57 x 57 mm y una longitud de cuerpo de 76 mm. Incorpora un diseño de doble eje, con un diámetro exterior de 12 mm y un diámetro interior de 16 mm, y longitudes de eje delantero y trasero de 30 mm y 6 mm, respectivamente. El motor está equipado con cuatro cables de 300 mm de longitud cada uno. Pesa 1,35 kg.
Especificación eléctrica:
Número de pieza del fabricante:OK57DL76EC1-B-NK30
Tipo de motor: Motor paso a paso bipolar
Número de fases:2
Ángulo de paso: 1,8 deg
Momento estático: 1,89Nm(267,64 oz.in)
Voltaje de fase:2,52VCC
Corriente nominal/fase: 4.2 A
Resistencia de fase: 0,6 ohms± 10%
Inductancia: 1,8 mH ± 20%(1KHz);

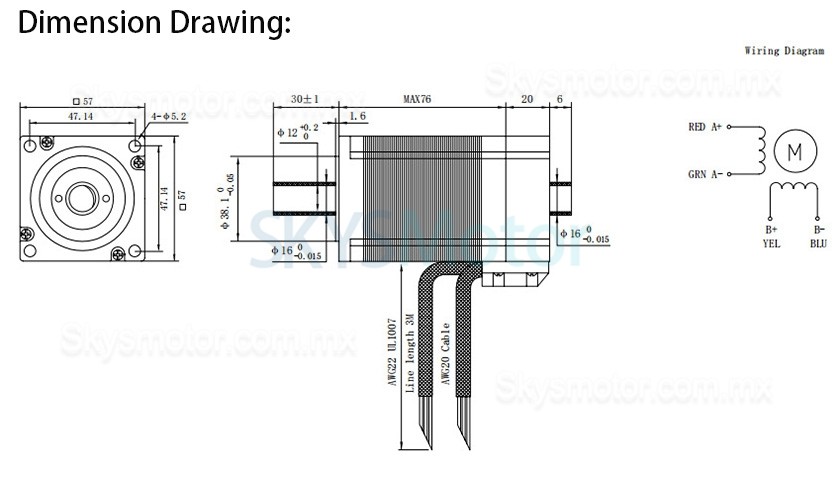

Especificaciones físicas:
Tamaño del marco: 57 x 57 mm
Longitud del motor: 76 mm
Diámetro exterior del eje: Φ12 mm
Diámetro del eje interior: Φ16 mm
Longitud del eje delantero: 30 mm
Longitud del eje trasero: 6 mm
Número de cables: 4
Longitud del cable: 300 mm
Peso: 1,35kg;
| Especificación eléctrica | |
|---|---|
| Momento estático | 1,89 |
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 189 |
| Par de retención(oz.in) | 267,64 |
| Número de fase | 2 |
| Ángulo de paso(deg.) | 1,8 |
| Corriente de fase (A) | 4,2 |
| Voltaje de fase (V) | 2,52 |
| Resistencia de fase(ohmios) | 0,6 |
| Inductancia(mH) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 76 |
| Tamaño del marco(mm) | 57 x 57 |
| Número de cables | 4 |
| Tipo de eje | eje hueco |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 1350 |
| Longitud del cable(mm) | 300 |
