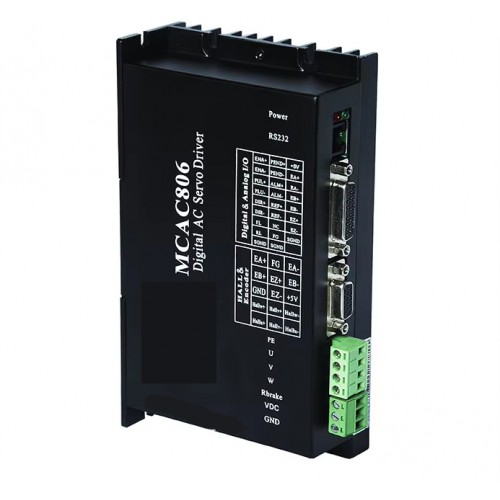

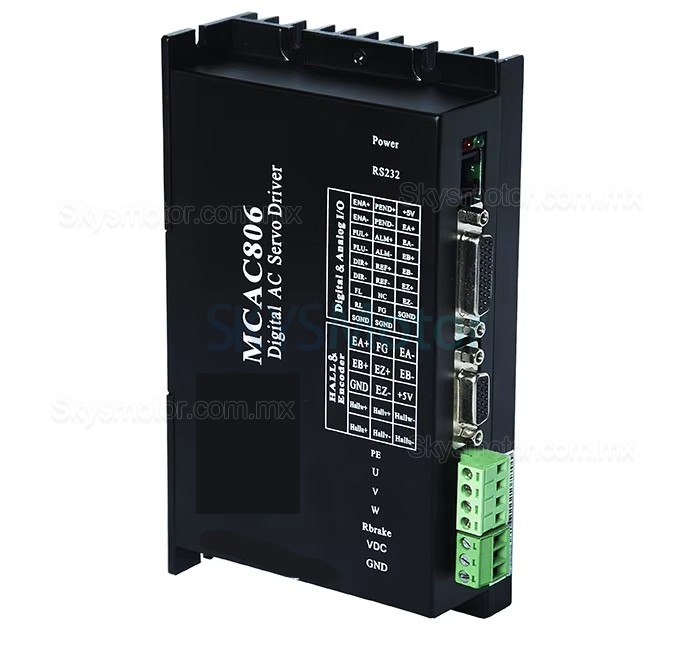

Driver controlador servomotor ca MCAC806 36V-80VCA 400W 8A

El MCAC806 está diseñado y fabricado con control vectorial DSP y servoaccionamientos de lazo cerrado con CA de bajo costo y totalmente digital. Incluye tres lazos de retroalimentación ajustables: lazo de posición, lazo de velocidad y lazo de corriente. Su rendimiento estable lo hace adecuado para servomotores de CA con voltajes entre 48 V y 80 V y potencias inferiores a 400 W.

Characteristics:

Más de un tipo de modo de entrada de pulso

Pulso + dirección

CW / CCW double pulse

Pulso de fase A/B

Interfaz de entrada de reinicio del servo con aislamiento del optoacoplador ERC

Ancho de banda del bucle de corriente: (-3 dB) 2 kHz (valor típico)

Ancho de banda del bucle de velocidad: 500 Hz (valor típico)

Ancho de banda del bucle de posición: 200 Hz (valor típico)

Entradas del codificador del motor: entrada diferencial (26LS32)

Parámetros de la interfaz RS232C disponibles para descargar a través de PC o pantalla de texto

Protección contra sobrecorriente, I²T, sobretensión, subtensión, sobretemperatura, exceso de velocidad y sobrediferencial

La luz verde indica que la protección está en funcionamiento y la luz roja indica que la protección está fuera de línea.

Indicadores técnicos

Rango de voltaje de entrada de CC: 36 ~ 80 V (48 V típico)

Potencia de salida continua: 600 W

Corriente de salida continua: 8 A, 32 KHz PWM

Corriente de salida de sobrecarga: 20 A (3 segundos)

Protección:

Valor de acción de sobrecorriente máxima: 30 A ± 10 %

Valor de acción de corriente de sobrecarga I²t: 300 % 5 s

Valor de acción de sobrecalentamiento: 80 °C

Valor de acción de sobretensión: 85 V

Valor de acción de subtensión: 18 V

Frecuencia máxima de entrada de pulsos: 300 K

Velocidad de comunicación predeterminada: 9,6 Kbps (requiere un convertidor de interfaz adicional)

Uso del entorno:

Ocasiones: Evitar polvo, neblina de aceite y gases corrosivos.

Temperatura de trabajo: 0 ~ +50 ℃.

Temperatura de almacenamiento: -20 ~ +80 ℃.

Humedad: 40 ~ 90 % HR.

Enfriamiento: Refrigeración natural o por aire forzado.

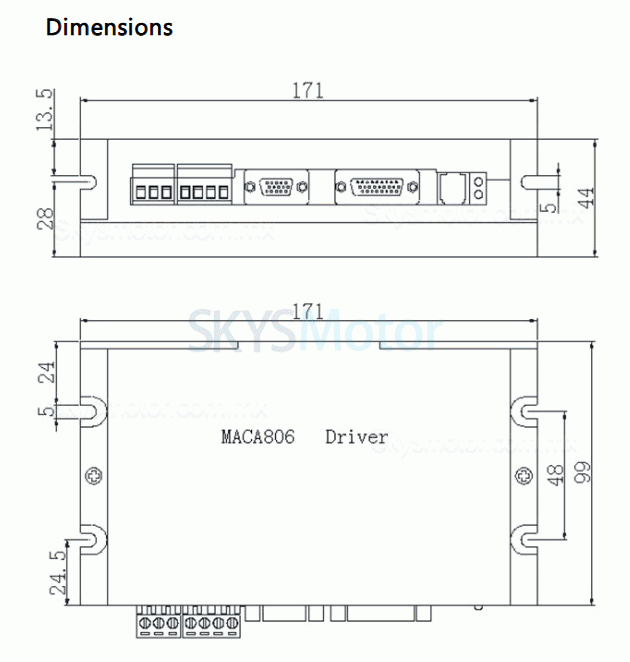

Dimensiones: 171 × 99 × 44 mm.

Peso: aprox. 550 g.
