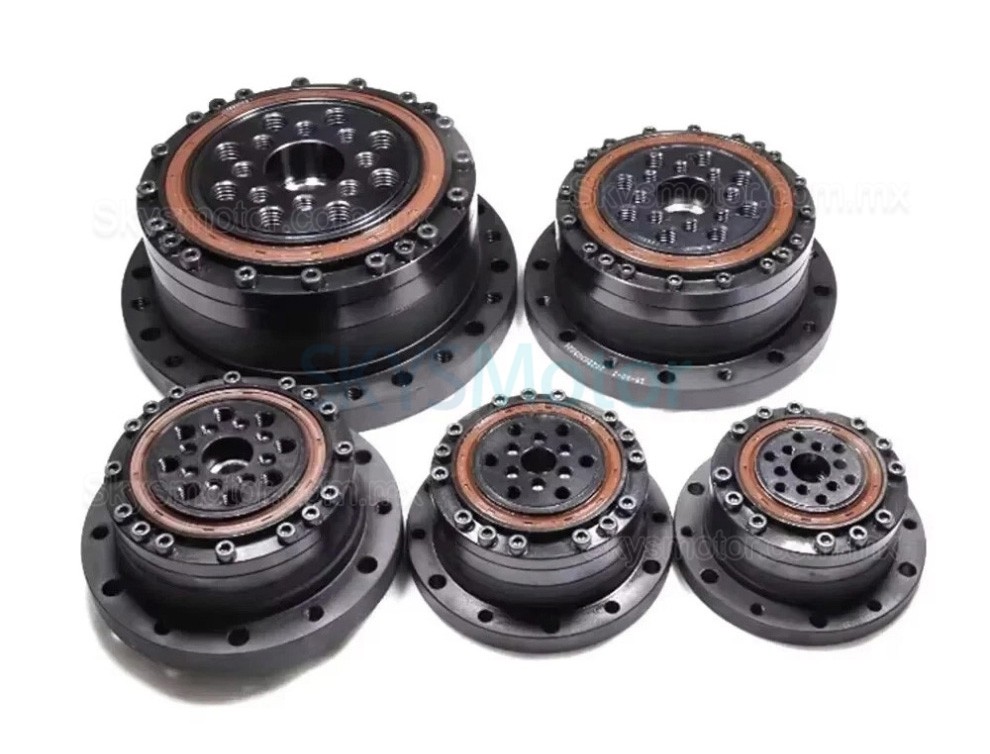

Reductor armónica tipo copa serie ZXS20 relación 30:1/50:1/80:1/100:1 para motor paso a paso/servomotor
Reductor armónica tipo copa serie ZXS20 relación 30:1/50:1/80:1/100:1 para motor paso a paso/servomotor
Modelos:
Motor paso a paso Nema 23 (eje de 8mm)
Servomotor con brida de 60mm (eje de 14mm)

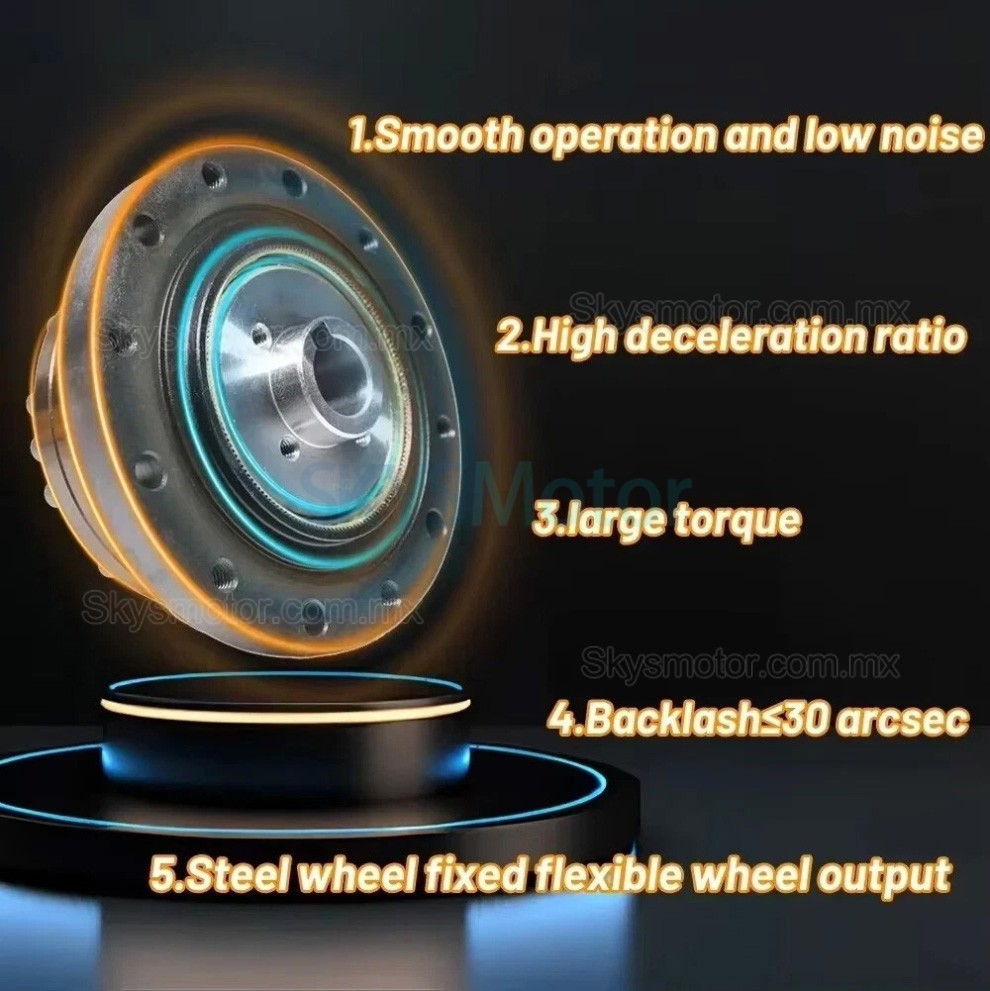

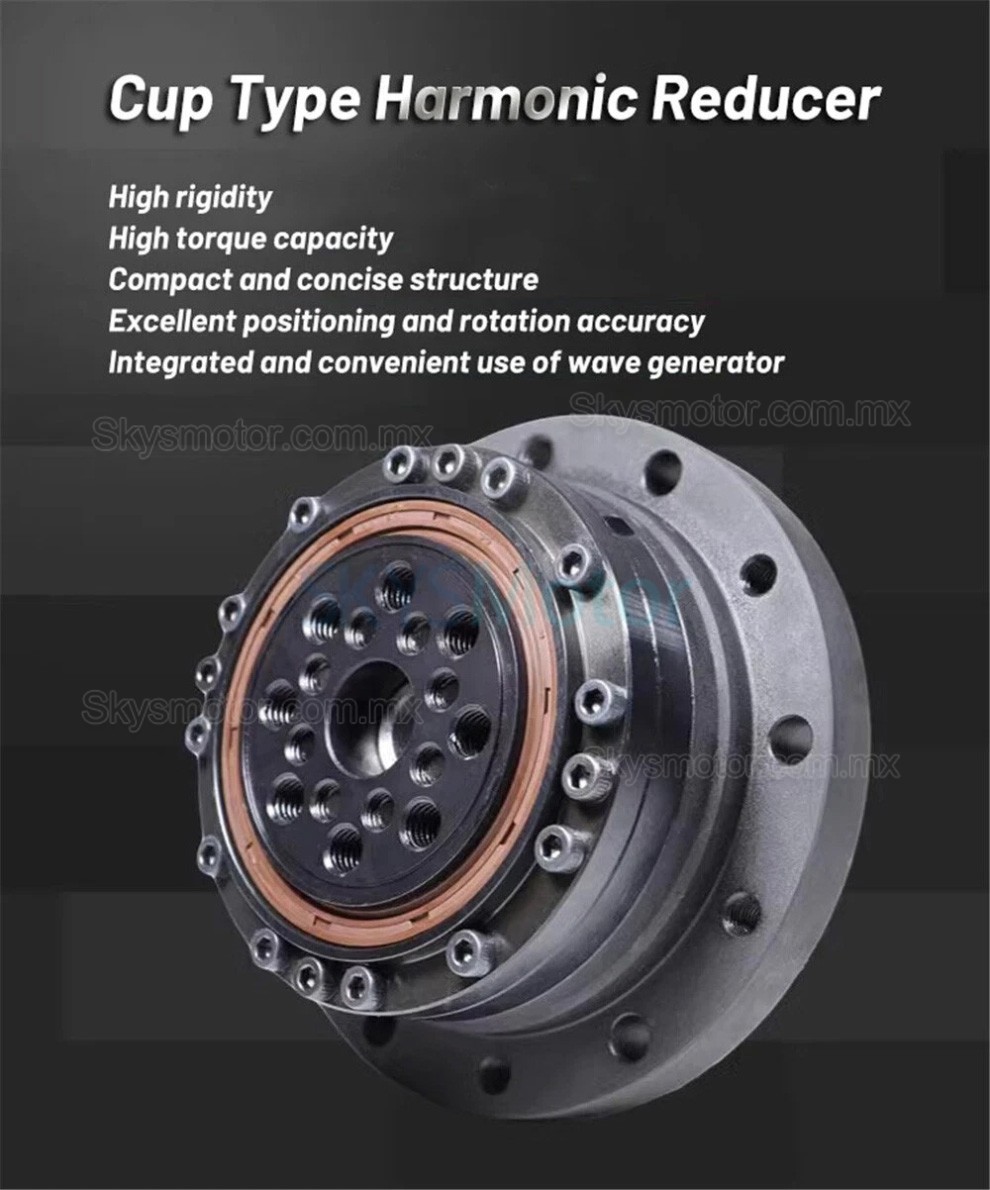

Características:
Múltiples dientes engranan simultáneamente en dos posiciones simétricas (separadas 180°), lo que contribuye a distribuir uniformemente los errores de paso.

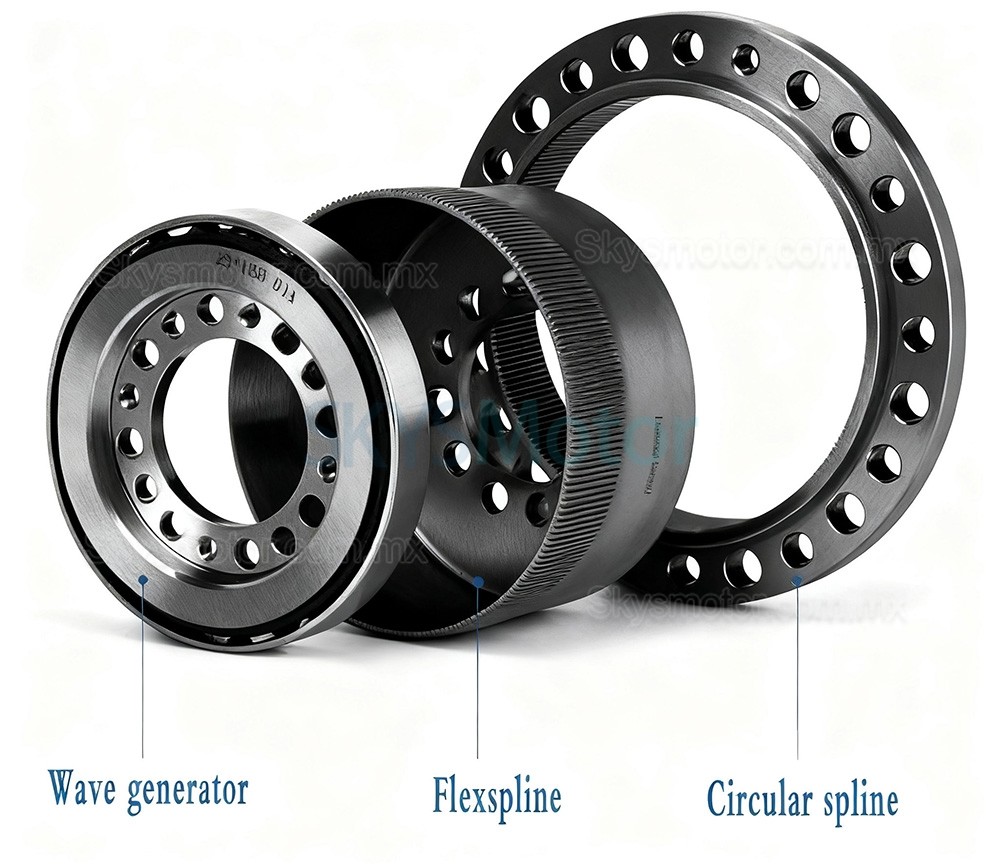

El reductor armónico de una sola etapa proporciona una relación de transmisión entre i = 30–100 dentro de una estructura coaxial compacta compuesta por tres componentes principales.
El engrane por contacto superficial de múltiples dientes a la vez ayuda a reducir la carga por unidad de área.
En comparación con los sistemas de engranajes convencionales, la estructura contribuye a reducir el volumen y el peso totales.
El mecanismo permite la transferencia de par a largo plazo bajo condiciones de funcionamiento adecuadas.
El proceso de engrane reduce la vibración y el ruido durante el movimiento.

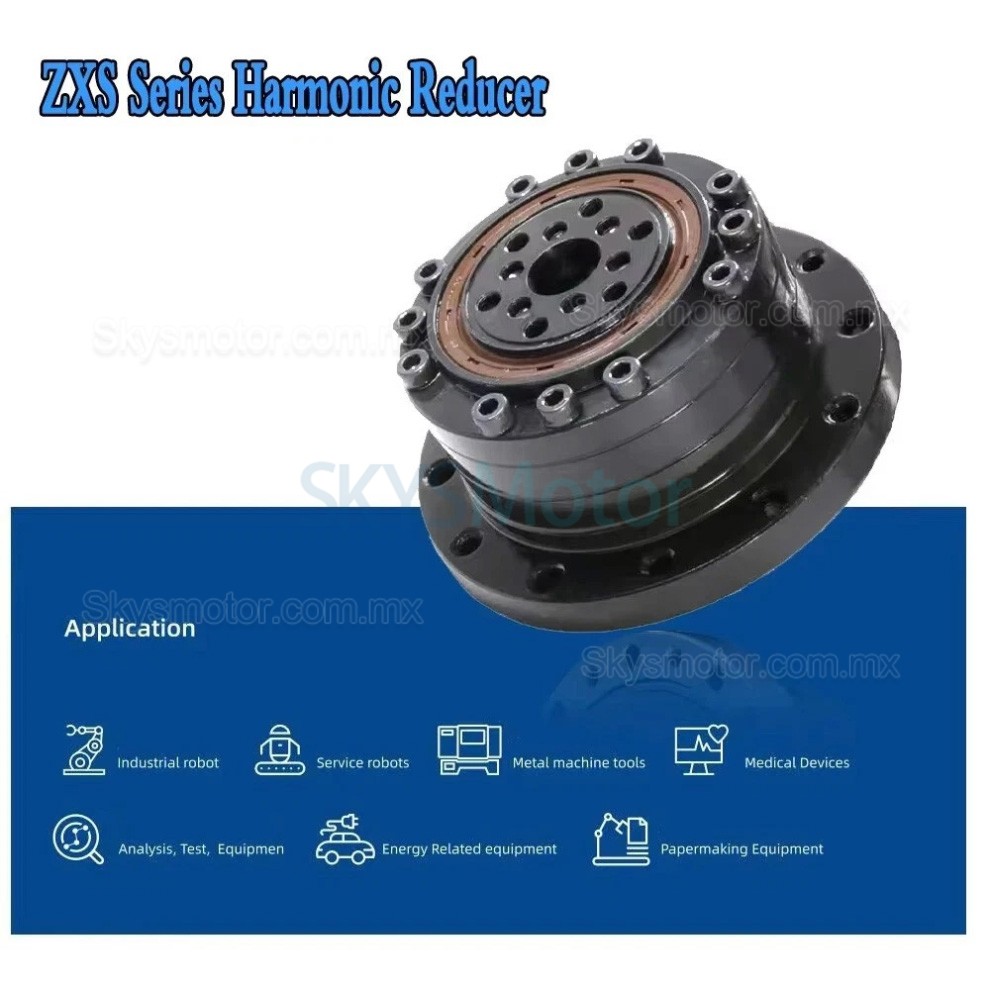

Aplicaciones:
Aplicable en sistemas de movimiento que requieren posicionamiento preciso, como: articulaciones de robots, robots industriales, mesas giratorias CNC, equipos de marcado láser, máquinas de dosificación, plataformas ópticas o de prueba giratorias, sistemas de accionamiento de precisión, cabezales divisores, sistemas de radar, maquinaria de impresión y papel, equipos de bobinado y cableado, dispositivos de carpintería y prueba, y otras configuraciones de automatización o medición,

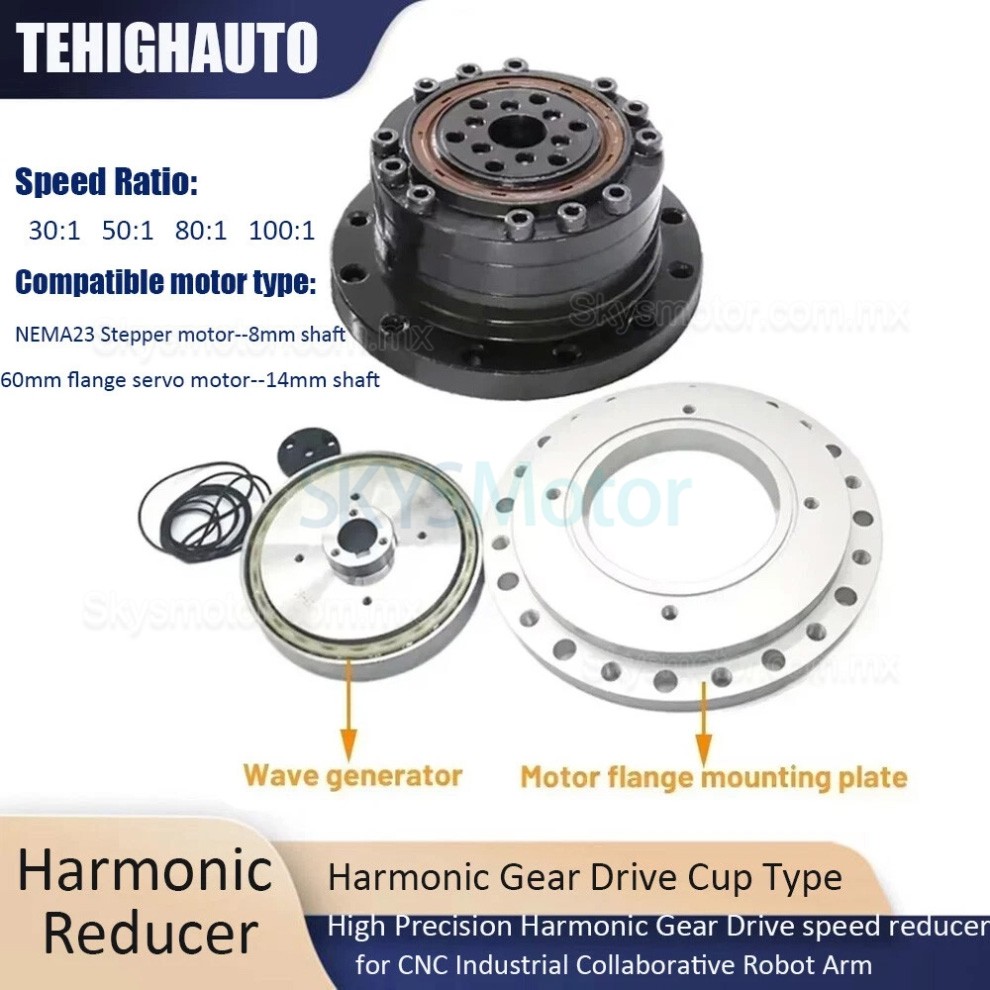

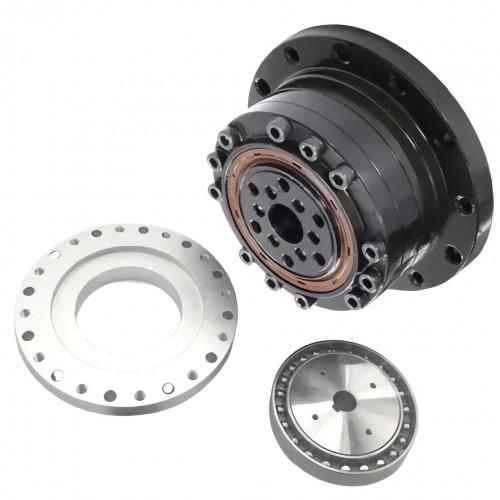

Contenido del paquete:
1 × Reductor armónico
1 × Soporte de brida para motor
| Modelo | Relación de velocidad | Juego (≤) | Peso (kg) | Par nominal a 2000 r/min de entrada (Nm) | Par máximo admisible en el arranque/parada (Nm) | Valor MÁXIMO admisible del par de carga promedio (Nm) | Par máximo instantáneo admisible (Nm) | Velocidad de entrada máxima permitida (r/min) | Velocidad de entrada promedio permitida (r/min) | Momento de inercia (X10^-4 kgm²) | Momento de inercia (X10^-5 kgfms²) | Lubricación con aceite | Grasa lubricante |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZXS20 | 30:1 | ≤30 | 0,91 | 15 | 1,5 | 27 | 2,8 | 50 | 10000 | 0,193 | 0,197 | Aceite | Grasa |
| ZXS20 | 50:1 | ≤33 | 3,3 | 73 | 7,4 | 44 | 4,5 | 127 | 6500 | 0,193 | 0,197 | Aceite | Grasa |
| ZXS20 | 80:1 | ≤44 | 4,5 | 96 | 9,8 | 61 | 6,2 | 165 | 6500 | 0,193 | 0,197 | Aceite | Grasa |
| ZXS20 | 100:1 | ≤52 | 5,3 | 107 | 10,9 | 64 | 6,5 | 191 | 3500 | 0,193 | 0,197 | Aceite | Grasa |
| Especificación física | |
|---|---|
| traje para motor | Motor paso a paso Nema 23 / Servomotor de 60 mm |

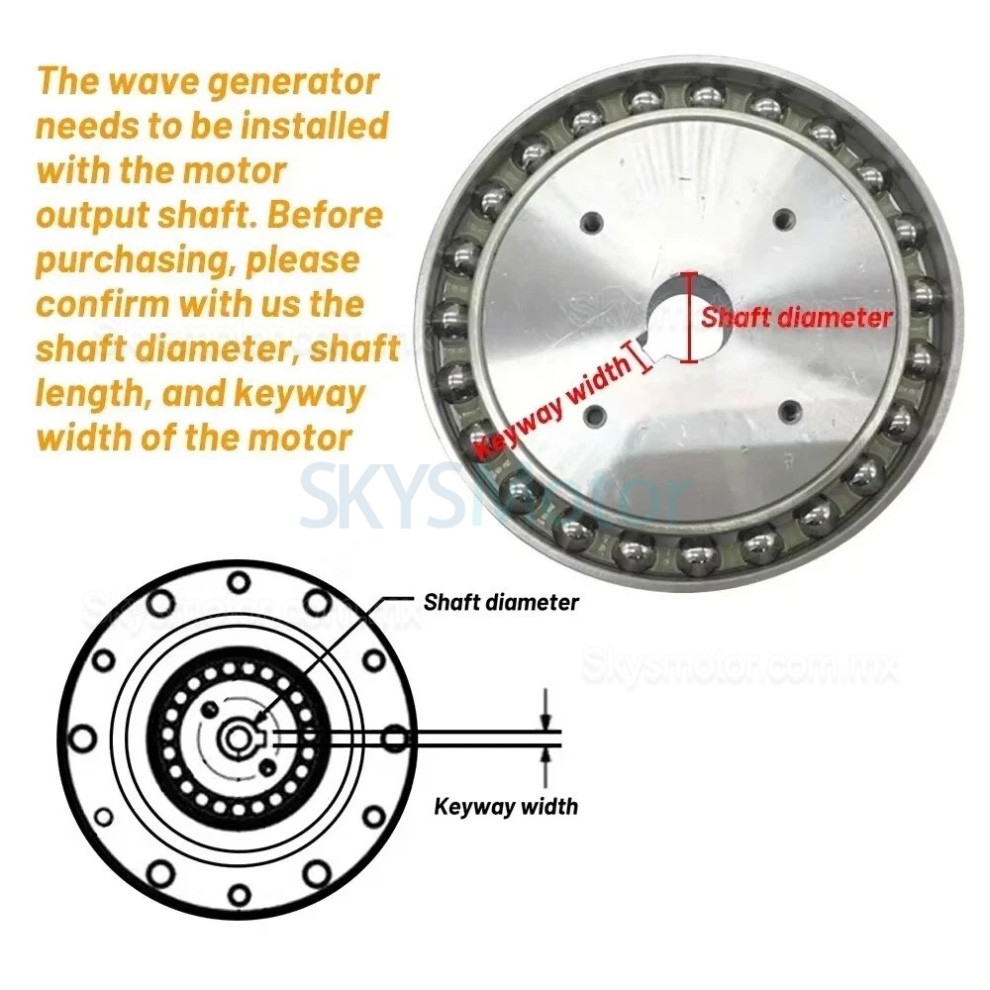

| Diámetro del eje de entrada(mm) | 8 / 14 |
| Relación de transmisión | 30:1 / 50:1 / 80:1 / 100:1 |
| Tipo de caja de cambios | Grasa |
| Huelgo sin carga | <=30 segundos de arco / <=33 segundos de arco / <=44 segundos de arco / <=52 segundos de arco |
| Ttipo de producto | Reductores |
| Serie de productos | Serie ZXS20 |
