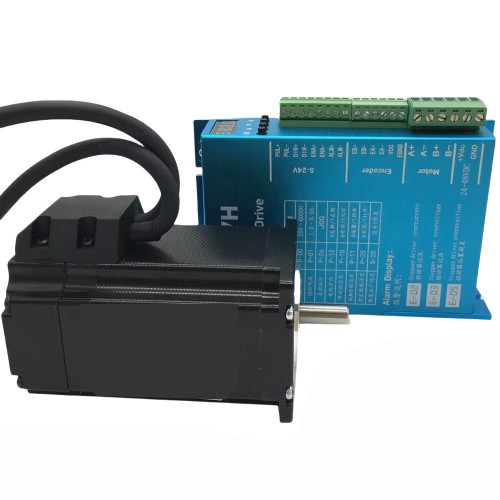

Kit de motor paso a paso de bucle cerrado NEMA 34 86HB250 + HBS86H (motor paso a paso de bucle cerrado + driver)

Kit de motor paso a paso de bucle cerrado NEMA 34 86HB250 + HBS86H (motor paso a paso de bucle cerrado + driver)

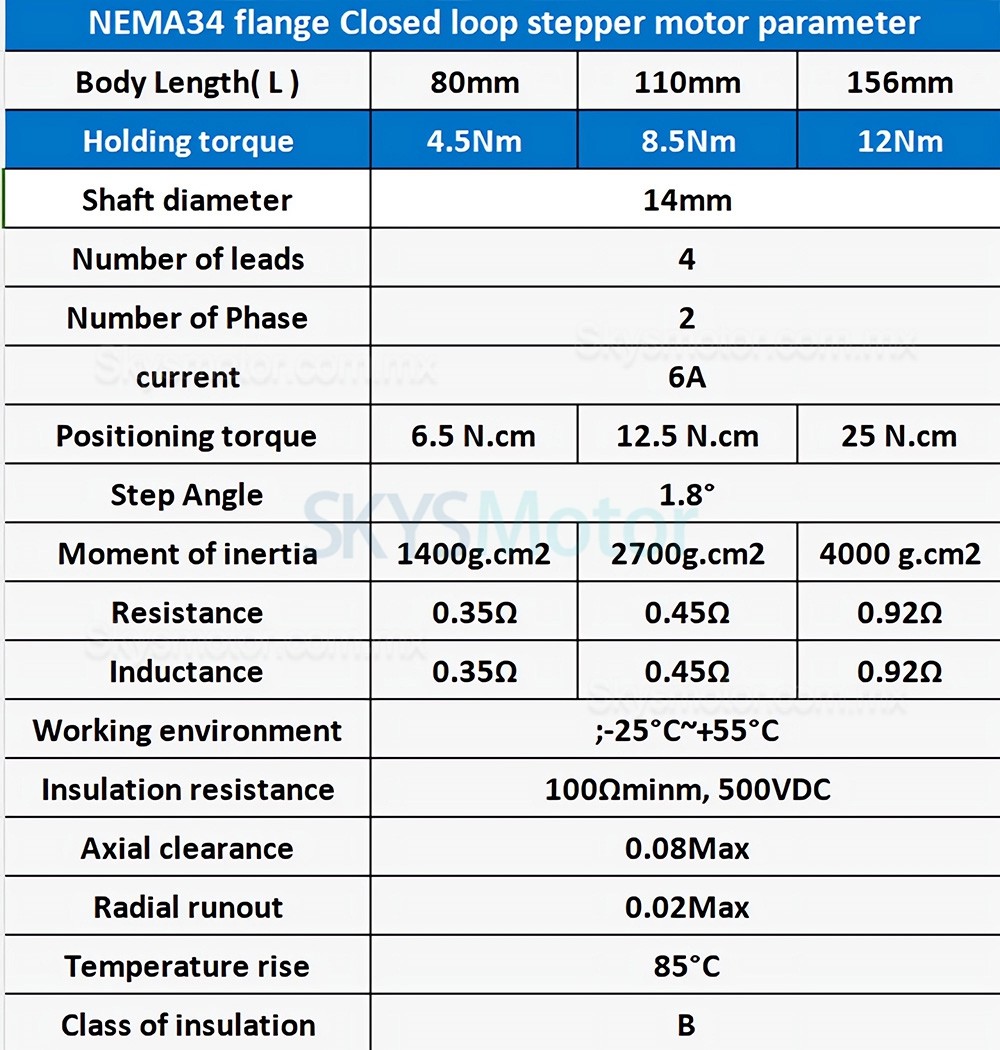

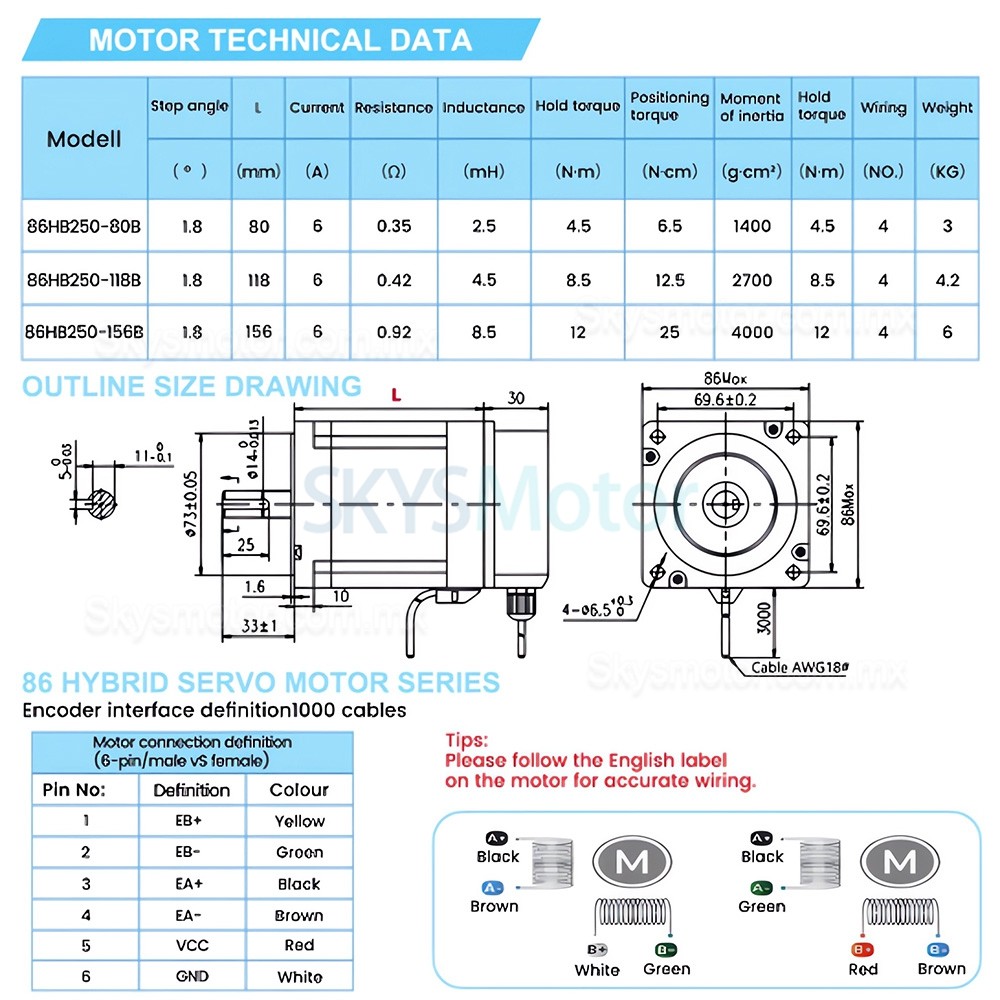

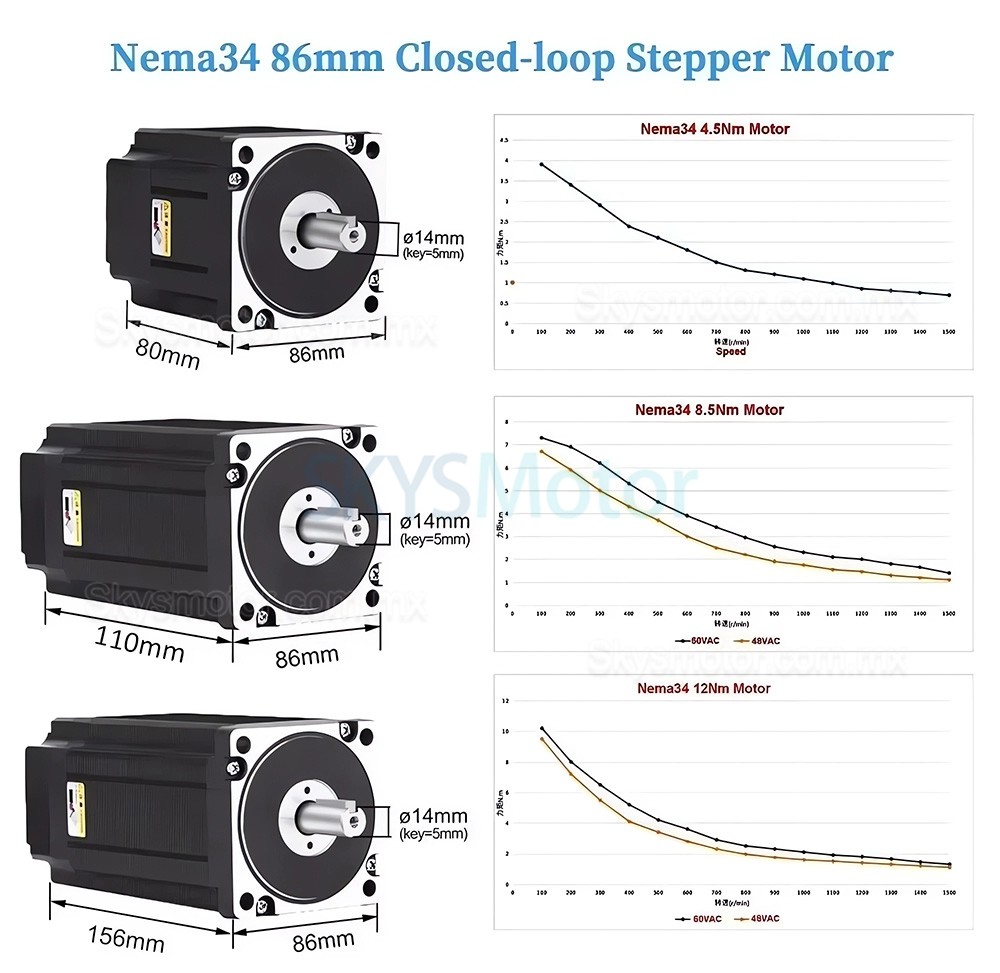

Parámetros del motor de bucle cerrado NEMA34:

Especificaciones:
Brida: NEMA 34 86 mm
Ángulo de paso: 1,8 grados
Fases: 2 fases
Par de mantenimiento: 4,5 / 8,5 / 12 Nm
Longitud del motor: 80 / 110 / 156 mm
Velocidad nominal: 1000 rpm
Encoder: 1000 líneas
Resistencia: 0,35 / 0,45 / 0,92 ohmios
Inductancia: 0,35 / 0,45 / 0,92 mH
Clase de aislamiento: B

Contenido del paquete:
1 * Motor paso a paso de bucle cerrado NEMA34
1 * Driver HBS86H (para NEMA34)
1 * Cable de encoder de 3 m
1 * Cable de alimentación de 3 m

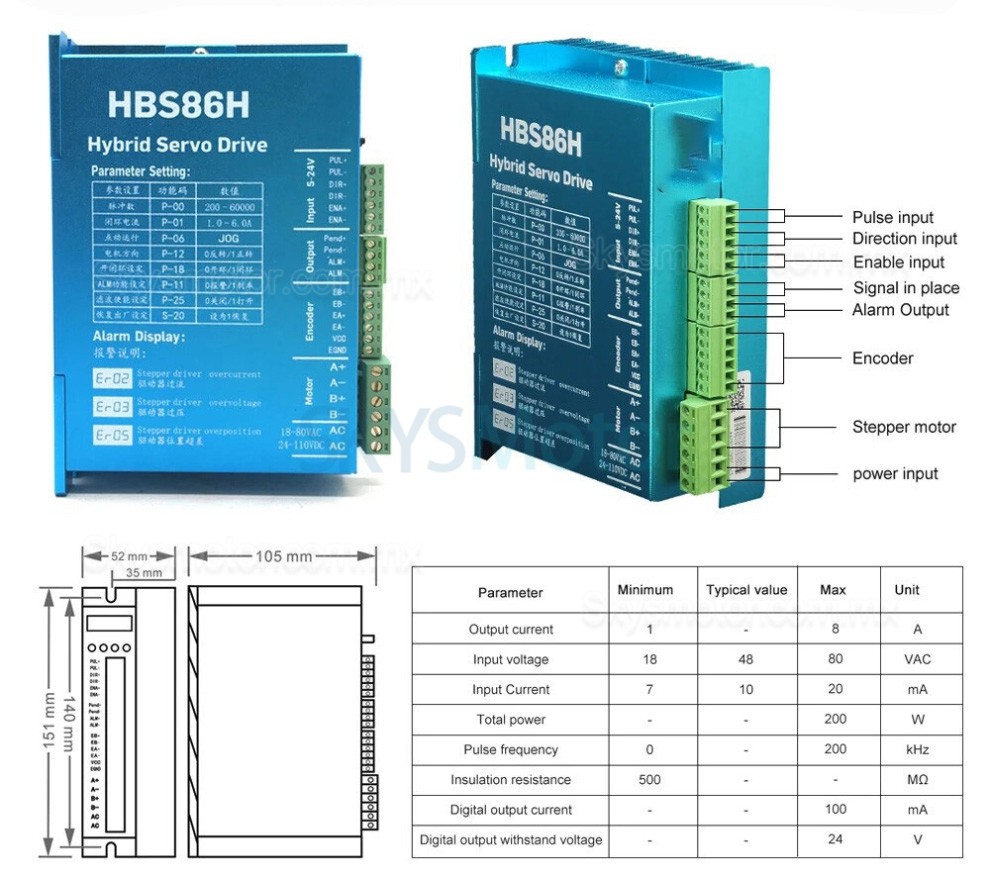

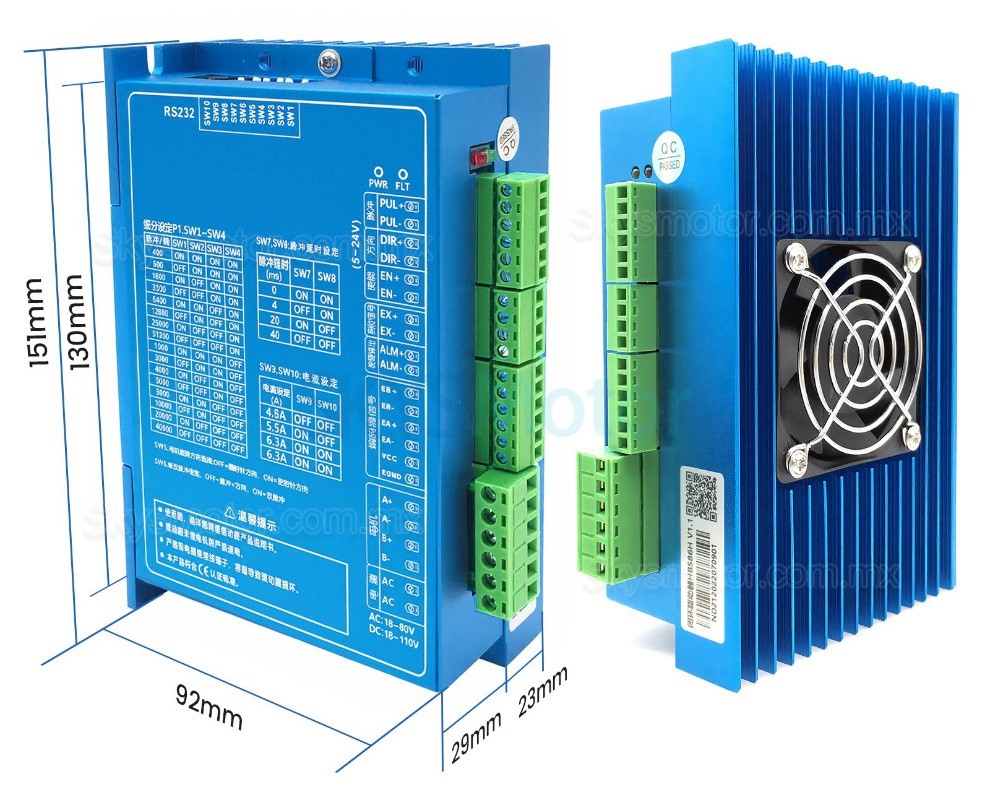

Características funcionales del driver HBS86H:
Modelo: HBS86H
Tipo: Driver de paso a paso de bucle cerrado DSP
Corriente máxima de pico: 8 A
Frecuencia de respuesta del impulso: 200 kHz
Driver de micropasos: 200~51200 ppr
Voltaje de entrada: 20~80 VCA / 30-110 VCC
Función de protección: Sobretensión, sobrecorriente, error de seguimiento, a prueba de sobrecarga
Entrada de señal: Admite modos PUL/DIR y CW/CCW (diferencial)
Compatible: Señal de 5~24 V (no requiere resistencia)
Tipo de refrigeración: Refrigerado por aire
Corriente de señal lógica: 7-16 mA

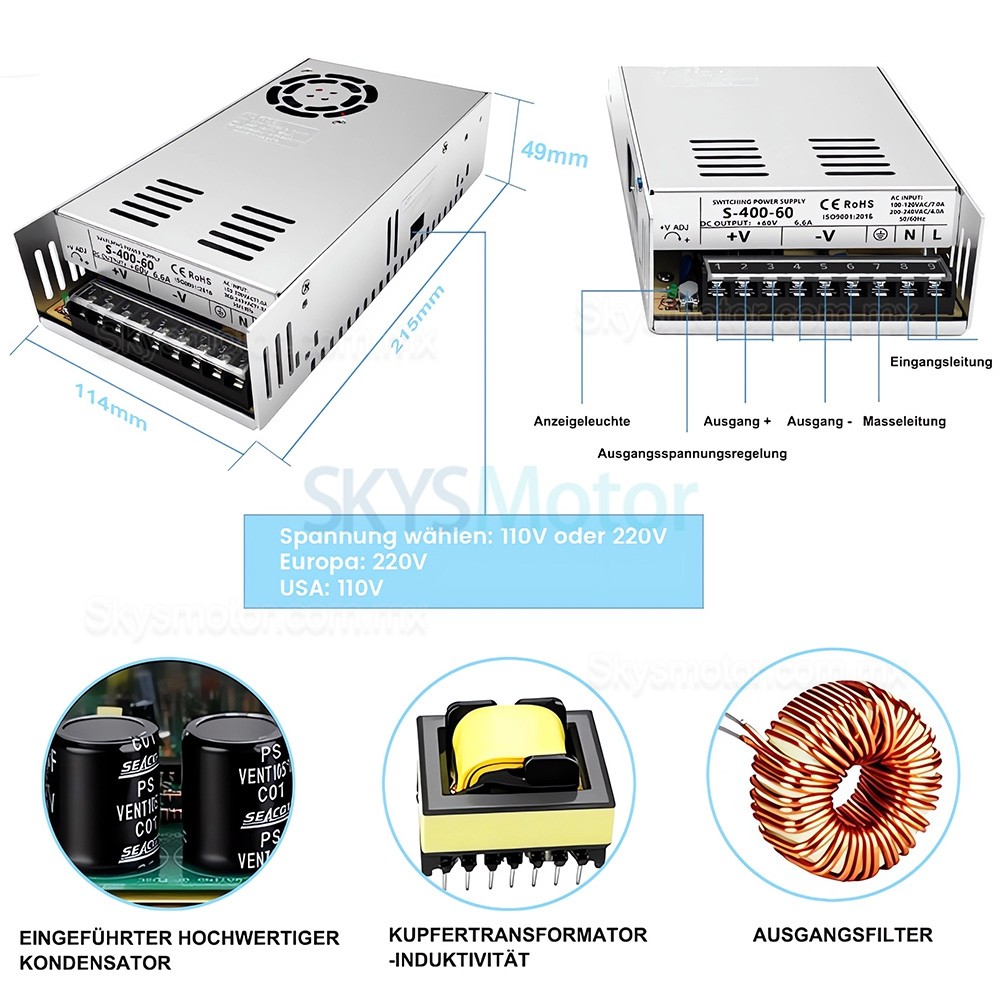

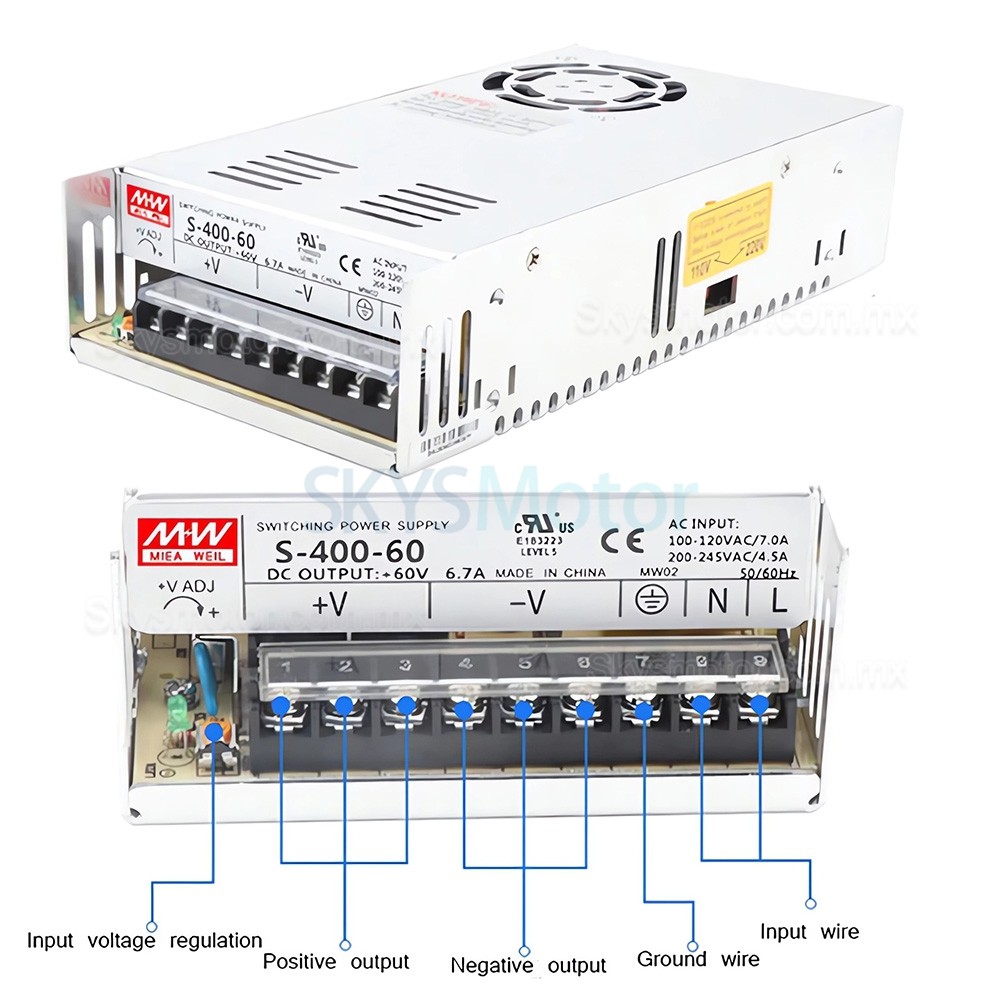

Parámetro de fuente de alimentación (opcional):
Modelo: S-400-60
Carga nominal: 400 W (carga máxima)
Voltaje de entrada: CA 100-120 V / 200-245 VCA 50/60 Hz
Voltaje de salida: CC 60 V (voltaje constante)
Corriente de salida: 6,6 A
Eficiencia de conversión: más del 80%
Temperatura de trabajo: -30 ~ +50 °C
Código IP: IP20
Tipo de refrigeración: Refrigerado por ventilador (el ventilador funciona con un poco de ruido)
