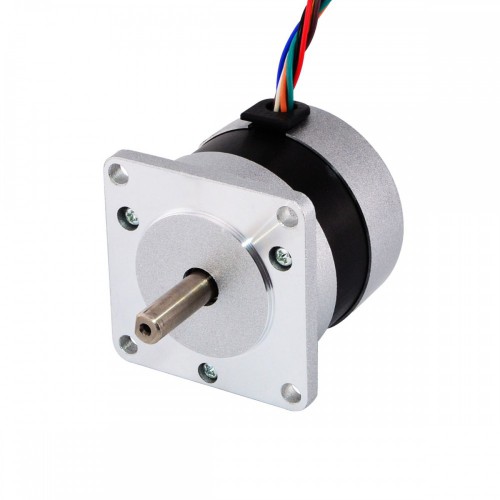

57BLR Motor CC Sin Escobillas 57BLR43-36-01 36V 4400RPM 0,055Nm 25W
-
Manuales y Documentación:
Hoja de datos completa:
57BLR Motor CC Sin Escobillas 57BLR43-36-01 36V 4400RPM 0,055Nm 25W
Especificación eléctrica
Número de pieza del fabricante: 57BLR43-36-01
Fase: 3
Nº de polos: 4
Voltaje nominal: 36V
Velocidad nominal: 4400±10%RPM
Par nominal: 0,055Nm(7,79oz.in)
Corriente nominal: 1±10%A
Potencia nominal: 25W
Clase de aislamiento: Class B
Resistencia de aislamiento: 100MΩ mín. a @500VCC
Prueba de fuerza dieléctrica: 500VCA por 1 Minuto
Especificación física
Tamaño del marco: Φ57mm
Longitud del cuerpo: 43mm
Diámetro del eje: Φ8mm
Longitud del eje: 25mm
Tipo de eje: D-cut
Longitud de corte en D: 20mm
Número de cables: 8
Longitud del cable: 300mm
Tipo de rodamiento: Cojinete de bolas NMB, C3
Peso: 0,4kg
Conexión
U | V | W | +5V | GND | A | B | C |
Naranja | Verde | Marrón | Rojo | Negro | Amarillo | Blanco | Azul |
Especificación del motor CC sin escobillas | |
---|---|
Tipo de rodamiento | Cojinete de bolas NMB, C3 |
Clase de aislamiento | Clase B |
Número de cables | 8 |
Número de fase | 3 |
Número de polos | 4 |
Corriente nominal(A) | 1 |
Potencia nominal(W) | 25 |
Velocidad nominal(rpm) | 4400±10% |
Par nominal(Nm) | 0.055 |
Par nominal(oz.in) | 7.79 |
Tensión nominal(V) | 36 |
Tipo de sensor | Sensor de pasillo |
Diámetro del eje(mm) | 8 |
Longitud del eje(mm) | 25 |
Tamaño del marco(mm) | Ф57 |
Longitud del cuerpo(mm) | 43 |
Especificación física | |
Peso(gramos) | 400 |
