Motor Paso A Paso Nema 16 16HS08-0604S 3,96V 1,8 grados 8,7Ncm 4 Alambres
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$233,11

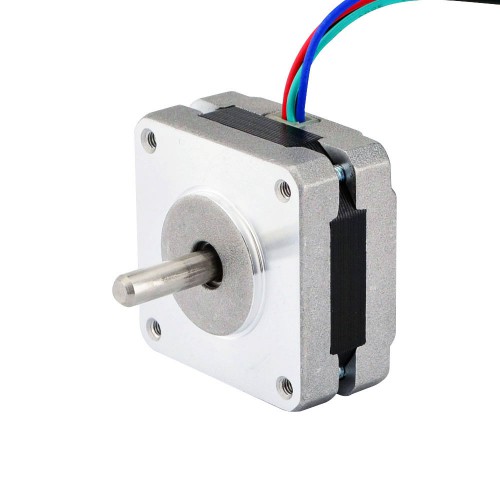

Motor Paso A Paso Nema 16 16HS08-0604S 3,96V 1,8 grados 8,7Ncm 4 Alambres
Este motor paso a paso bipolar Nema 16 con ángulo de paso de 1,8 grados y tamaño 39x39x20mm. Tiene 4 cables, cada fase consume 0,6 A a 3,96 V, con un par de retención de 8,7 Ncm (12,3 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 16HS08-0604S
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 8,7Ncm(12,3oz.in)
- Corriente nominal/fase: 0,6A
- Voltaje: 3,96V
- Resistencia de fase: 6,6ohmios
- Inductancia: 8,5mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 39 x 39mm
- Longitud del cuerpo: 20mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 18mm
- Número de cables: 4
- Longitud del cable: 300mm
- Peso: 120g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención(Ncm) | 8.7 |
| Par de retención(oz.in) | 12.3 |
| Inductancia(mH) | 8.5 |
| Resistencia de fase(ohmios) | 6.6 |
| Corriente nominal(A) | 0.6 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 20 |
| Tamaño del marco(mm) | Nema 16 (39 x 39) |
| Eje simple/eje doble | Eje único |
| Tipo de eje | O |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 18 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 120 |
Custom Options
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
