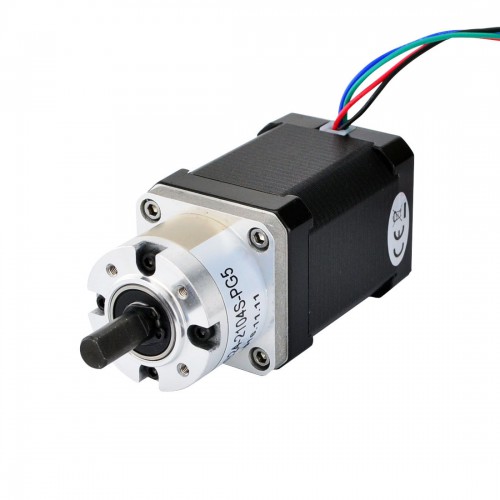

Motorreductor Paso A Paso Nema 17 L=60mm 17HS24-2104S-PG5 5:1 Reductores Planetario
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$659,96
Motorreductor Paso A Paso Nema 17 L=60mm 17HS24-2104S-PG5 5:1 Reductores Planetario
Este motor paso a paso Nema 17 con cuerpo de 60 mm y corriente nominal de 2,1 A, integró una caja de engranajes planetarios de relación de transmisión de 5,18:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 17HS24-2104S-PG5
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 0,35 grados
- Par de retención sin caja de cambios: 65Ncm(92,05oz.in)
- Corriente nominal/fase: 2,1A
- Resistencia de fase: 1,6ohmios
- Voltaje: 3,36V
- Inductancia: 3,0mH ± 20%(1KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 5,18: 1
- Eficiencia: 90%
- Huelgo sin carga: <=1 grados
- Par máximo permitido: 2Nm(283oz.in)
- Momento Par admisible: 4Nm(566oz.in)
- Carga axial máxima del eje: 50N
- Carga radial máxima del eje: 100N
Especificaciones físicas
- Tamaño del marco: 42 x 42mm
- Longitud del motor: 60mm
- Longitud de la caja de cambios: 27,3mm
- Diámetro del eje: Φ8mm
- Longitud del eje: 20mm
- Longitud de corte en D: 15mm
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 750g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del reductores de velocidad | |
|---|---|
| Huelgo sin carga(máx.°) | 1 |
| Eficiencia | 90% |
| Relación de transmisión | 5.18:1 |
| Longitud de la caja de cambios(mm) | 27.3 |
| Tipo de caja de cambios | Planetario |
| Par máximo permitido(Ncm) | 200 |
| Par máximo permitido(oz.in) | 283.2 |
| Par admisible de momento(Ncm) | 400 / 566.4 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Inductancia(mH) | 3 |
| Longitud del cable(mm) | 500 |
| Tamaño del motor | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1.6 |
| Corriente nominal(A) | 2.1 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 65 |
| Par de retención sin caja de cambios(oz.in) | 92 |
| Longitud del motor(mm) | 60 |
| Eje simple/eje doble | Eje único |
| Tipo de eje | Corte en D |
| Especificación física | |
| Peso(gramos) | 800 |
