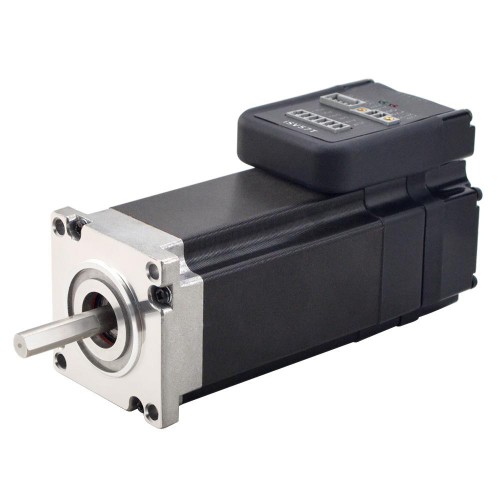

NEMA 23 Servomotor de CC Sin Escobillas Integrado ISV57T-180 180w 3000rpm 0,6Nm 20-50VDC
-
Manuales y Documentación:
Manual:
Tuning Software:
NEMA 23 Servomotor de CC Sin Escobillas Integrado ISV57T-180 180w 3000rpm 0,6Nm 20-50VDC
El servomotor integrado ISV57T-180 es un motor sin escobillas de tamaño de marco de 57 mm integrado con un codificador de 16 bits y un servoaccionamiento. Con un tamaño muy compacto y con todos los componentes integrados, el ISV57T-180 puede ahorrar espacio de montaje, eliminar la conexión del codificador y el tiempo de cableado del motor, reducir las interferencias y cortar/reducir los costos de mano de obra y cables. Tamaño compacto integrado para ahorrar espacio de montaje y tiempo de configuración, y reducir la interferencia eléctrica.
Características clave:
Voltaje de entrada 20-50VCC, corriente máxima de salida 0-6A
Entrada de comando de paso y dirección para control de posición
Tamaño de montaje compatible con motor paso a paso
Movimiento suave del motor y excelente tiempo de respuesta.
Entradas de control aisladas de Pulso, Dirección
Salidas en posición y de falla a controladores de movimiento externos para controles completos del sistema
Protección contra sobrevoltaje, sobrecorriente y error de posición
Especificación del controlador:
Corriente pico de salida: 0~6A
Voltaje de entrada: +20~50VCC (Típico 36VCC)
Corriente de señal lógica: 7~16mA (Típico 10mA)
Frecuencia de entrada de pulsos: 0~300kHz
Voltaje de pulso : 5v(Conecte una resistencia de 2K ohm en serie, si es de 24V)
Resistencia de aislamiento: 100MΩ
Especificaciones electricas:
Número de pieza del fabricante: ISV57T-180
Potencia nominal(W): 180
Par nominal(Nm): 0,6 (84,98oz.in)
Par máximo(Nm): 1,5 (212,46oz.in)
Velocidad nominal(rpm): 3000
Velocidad máximo(rpm): 4000
Voltaje nominal(VCC): 36
Peso(kg): 1,54
Especificaciones físicas:
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 148 mm
Diámetro del eje: Φ8 mm
Longitud de corte en D: 15 mm
Longitud del eje: 21 mm
Entorno operativo y otras especificaciones(Tj = 25℃/77℉):
Enfriamiento: Refrigeración natural o refrigeración forzada
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura ambiente: 0℃ － 40℃
Humedad: 40%RH－90%RH
Temperatura de funcionamiento(Disipador de calor): 70℃ Max
Vibración: 10-50Hz / 0,15mm
Temperatura de almacenamiento: -20℃ － 65℃
| Especificación del servomotor integrado | |
|---|---|
| Frecuencia de pulso máxima(KHz) | 300 |
| Voltaje de entrada(V) | 20 - 50VCC(36V típico) |
| Corriente de salida | 0~6 |
| Especificación eléctrica | |
| Par de retención(Ncm) | 60 |
| Especificación del motor | |
| Longitud del cuerpo(mm) | 128 |
| Diámetro del eje(mm) | 8mm |
| Longitud del eje(mm) | 21 |
| Especificación del controlador paso a paso | |
| Tamaño del marco(mm) | 57 x 57mm |
