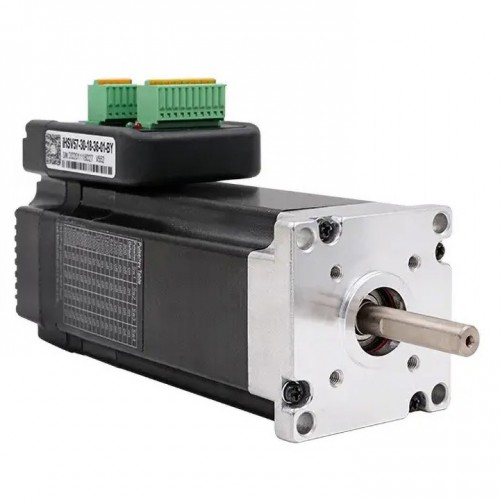

Servomotor CA integrado 36V Nema 23 JMC iHSV57-30-18-36 180W 0,6Nm trifásico 3000RPM
-
Manuales y Documentación:
Manual:
El servomotor de CA integrado iHSV57-30-18-36 es un servoaccionamiento de CA integrado en el servomotor, adopta control vectorial en chip DSP, se caracteriza por bajo costo, circuito cerrado completo, totalmente digital, bajo calor, pequeña vibración y alta respuesta, así como incluye tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente). iHSV57 es una serie de productos de control de movimiento de alto rendimiento y rentabilidad.
Especificación eléctrica:
- Número de pieza del fabricante: iHSV57-30-18-36-01-BY
- Voltaje de entrada: 20~50 V CC (valor típico: 36 V)
- Potencia nominal: 180 W
- Voltaje: 36 V CC
- Diámetro del eje: 8 mm
- Par de retención: 0,6 N·m
- Par máximo: 1,71 N·m
- Resistencia: 0,64 ± 10 % ms
- Inductancia: 0,72 ± 20 %
- Impedancia: 0,53 ± 10 % Ω
- Línea del codificador: 1000 líneas
- Corriente de salida continua: 6 A
- Frecuencia de respuesta: 50 KHz
- Frecuencia máxima de pulso: 250 K
- Par: 0,45 Nm
- Velocidad: 3000 rpm
- Velocidad de comunicación predeterminada: 9,6 Kbps
- Valor de acción por sobrecorriente: máximo 30 A ± 10 %
- Valor de acción térmica: 80 °C
- Valor de acción por sobretensión: 65 V
- Valor de acción por subtensión: 18 V
- Temperatura de trabajo: 0-70 °C
- Velocidad predeterminada: 9,6 Kbps (se requiere interfaz de conversión externa)
Especificaciones físicas:
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 128 mm
Longitud del eje: 33 mm
Diámetro del eje: Φ8 mm
Longitud de la ranura: 20 mm
Longitud del eje con corte en D: 27 mm
Temperatura de almacenamiento: -20 °C ~ +80 °C
Entorno de uso: Humedad: 40-90 %
Ocasión: Evitar el polvo, la niebla de aceite y los gases corrosivos
Modo de refrigeración: Refrigeración natural o refrigeración por aire forzado
Aplicaciones típicas: CNC, impresión, láser, máquinas textiles, etc.
Torque diagram:
| Especificación del servomotores | |
|---|---|
| Tensión nominal | 36 |
| Corriente nominal | 7,5 |
| Número de fases | 2 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 180 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 0,6 |
| Con freno | Sin freno |
| Especificación física | |
| Peso(gramos) | 1640 |
| Longitud del cuerpo(mm) | 148 |
| Tamaño del marco(mm) | 57 x 57 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 20 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje simple |
| Longitud de corte D | 20 |
