Kit de Controlador y Motor Paso a Paso Nema 24 3,1Nm 1-DM542T-24HS34 Kit CNC de 1 Eje
-
Manuales y Documentación:
Hoja de datos del motor:
Curva de par motor:
Manual del conductor:
Manual del conductor:
Tienda Precio:MX$1054,60
Kit de Controlador y Motor Paso a Paso Nema 24 3,1Nm 1-DM542T-24HS34 Kit CNC de 1 Eje

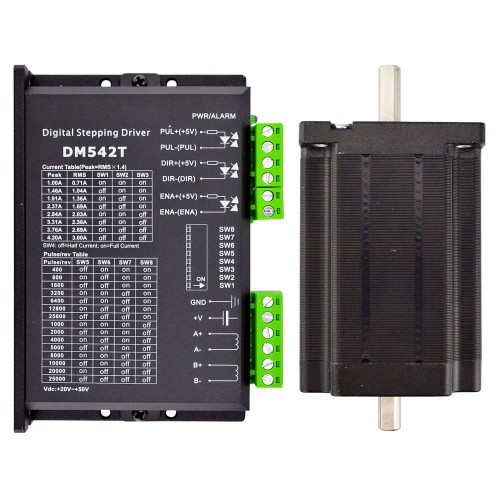

Este kit CNC incluye:
- 1 x Controlador paso a paso digital DM542T para motor paso a paso Nema 17, 23, 24
- 1 x Motor Paso A Paso de Doble Eje Nema 24 24HS34-3504D 3,85V 3,1Nm 4 Alambres
Especificación del motor
- Número de pieza del fabricante: 24HS34-3504D
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 3.1Nm(439oz.in)
- Corriente nominal/fase: 3.5A
- Voltaje: 3.85V
- Resistencia de fase: 1.1ohmios
- Inductancia: 5.6mH ± 20%(1KHz)
- Tamaño del marco: 60 x 60mm
- Longitud del cuerpo: 88mm
- Diámetro del eje: Φ8mm
- Longitud del eje: 24mm
- Longitud de corte en D: 20mm
- Número de cables: 4
- Longitud del cable: 600mm
- Peso: 1.2kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Especificación del controlador
- Voltaje de entrada 20-50VCC
- Antirresonancia proporciona un par óptimo y anula la inestabilidad de rango medio
- La autoidentificación del motor y la autoconfiguración de parámetros cuando se enciende ofrecen respuestas óptimas con diferentes motores
- Multi-Stepping permite una entrada de paso de baja resolución para producir una salida de micropaso más alta, por lo que ofrece un movimiento del motor más suave
- 15 resoluciones de micropasos seleccionables que incluyen 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
- Arranque suave sin "salto" cuando se enciende
- 8 picos de corriente seleccionables incluyendo 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
- Frecuencia de entrada de pulsos hasta 200 KHz, compatible con TTL y entrada aislada ópticamente
- Reducción automática de corriente inactiva
- Apto para motores de 2 y 4 fases.
- Soporta modo PUL/DIR
- Protección contra sobretensión y sobrecorriente
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1.8 / 1.8 |
| Longitud del cuerpo(mm) | 88 |
| Par de retención(Ncm) | 310 |
| Par de retención(oz.in) | 439 |
| Inductancia(mH) | 5.6 |
| Longitud del cable(mm) | 600 |
| Tamaño del motor | Nema 24 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1.1 |
| Corriente nominal(A) | 3.5 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 24 |
| Especificación del controlador paso a paso | |
| Voltaje de conducción(V) | 20 - 50 |
| Corriente de salida(A) | 1 - 4.2 |
| Micropaso (Pasos/rev.) | 400 - 25600 |
| Entrada máxima de pulsos(kHZ) | 200 |
| Ancho de pulso(μs) | 2.5 |
| Especificación física | |
| Peso(gramos) | 1900 |
