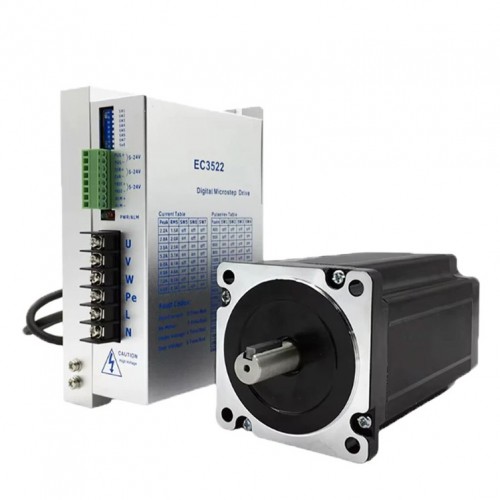

Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio
Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio
Parámetros del motor:
Velocidad: el par disminuye por encima de 200 rpm; velocidad sin carga hasta 1000 rpm
Diámetro del eje de salida: 14 mm
Tope del motor: 73 mm
Resistencia a la temperatura: hasta 85 °C
Cableado: trifásico, tres hilos (rojo → U, blanco → V, verde → W)
Temperatura nominal del cable interno esmaltado: 180 °C
Utiliza acero magnético N35SH

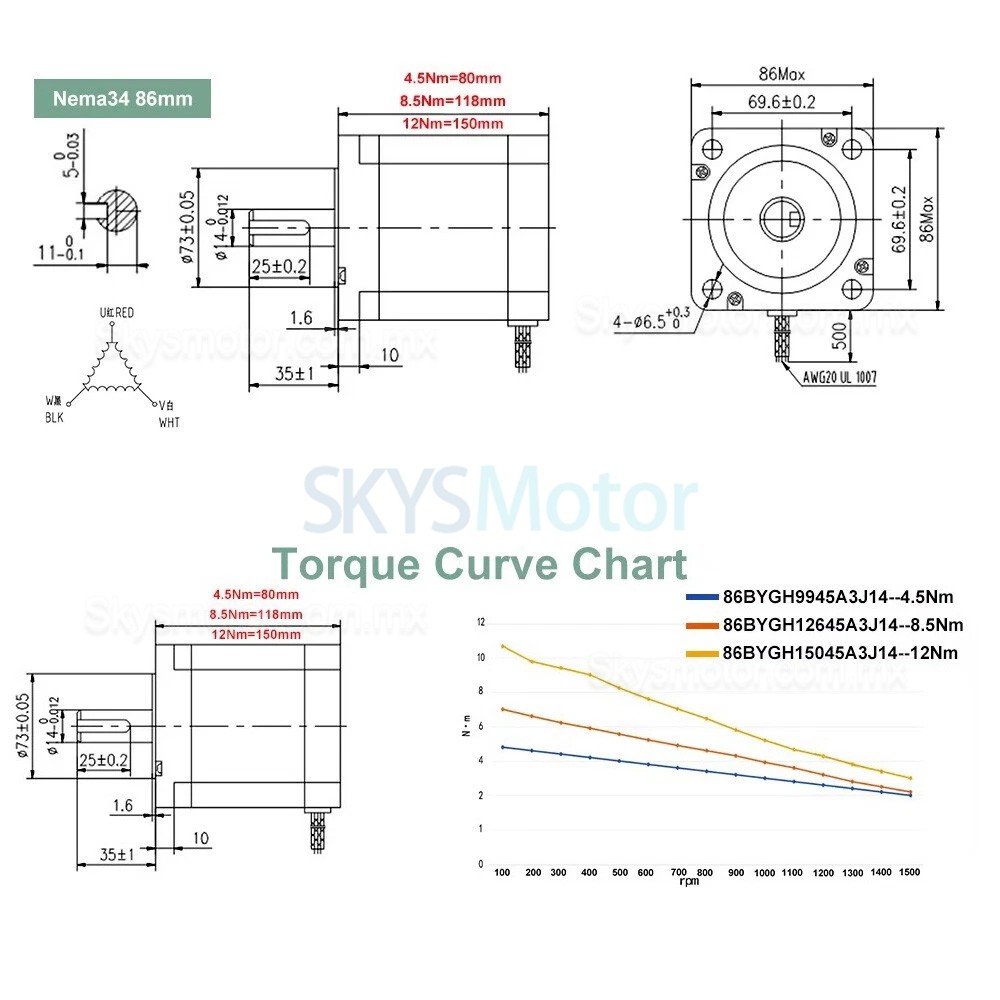

| Especificación | Modelo | Tipo de motor | Par de retención (N.m) | Longitud del cuerpo (mm) | Corriente (A) | Resistencia de fase (Ω) | Inductancia de fase (mH) | Inercia del rotor (g.cm²) | Ángulo de paso (°) | Número de clientes potenciales | Diámetro del eje (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nema34 86mm | 86BYGH9945A3J14 | Motor paso a paso de bucle abierto | 4,5 | 80 | 4,5 | 2,1 | 3,9 | 1550 | 1,2 | 3 | 14 | 3 |

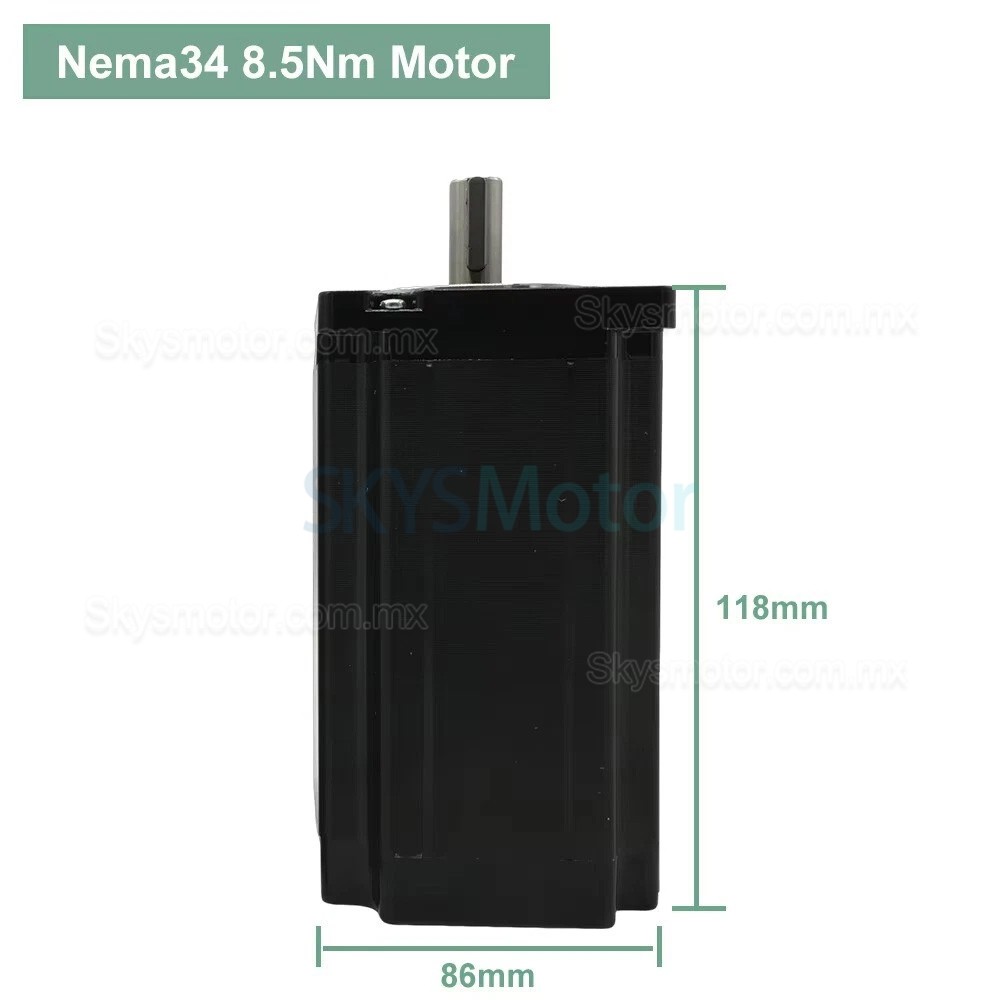

| Nema34 86mm | 86BYGH12645A3J14 | Motor paso a paso de bucle abierto | 8,5 | 118 | 4,5 | 2,1 | 6,2 | 2200 | 1,2 | 3 | 14 | 4 |
| Nema34 86mm | 86BYGH15045A3J14 | Motor paso a paso de bucle abierto | 12 | 150 | 4,5 | 0,7 | 3,5 | 2500 | 1,2 | 3 | 14 | 4,5 |
.jpg "Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio")
(1).jpg "Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio")
.jpg "Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio")
.jpg "Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio")
.jpg "Kit de motor paso a paso y controlador NEMA 34 86BYGH9945A3J14 + EC3522 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/fresadora CNC de tamaño medio")

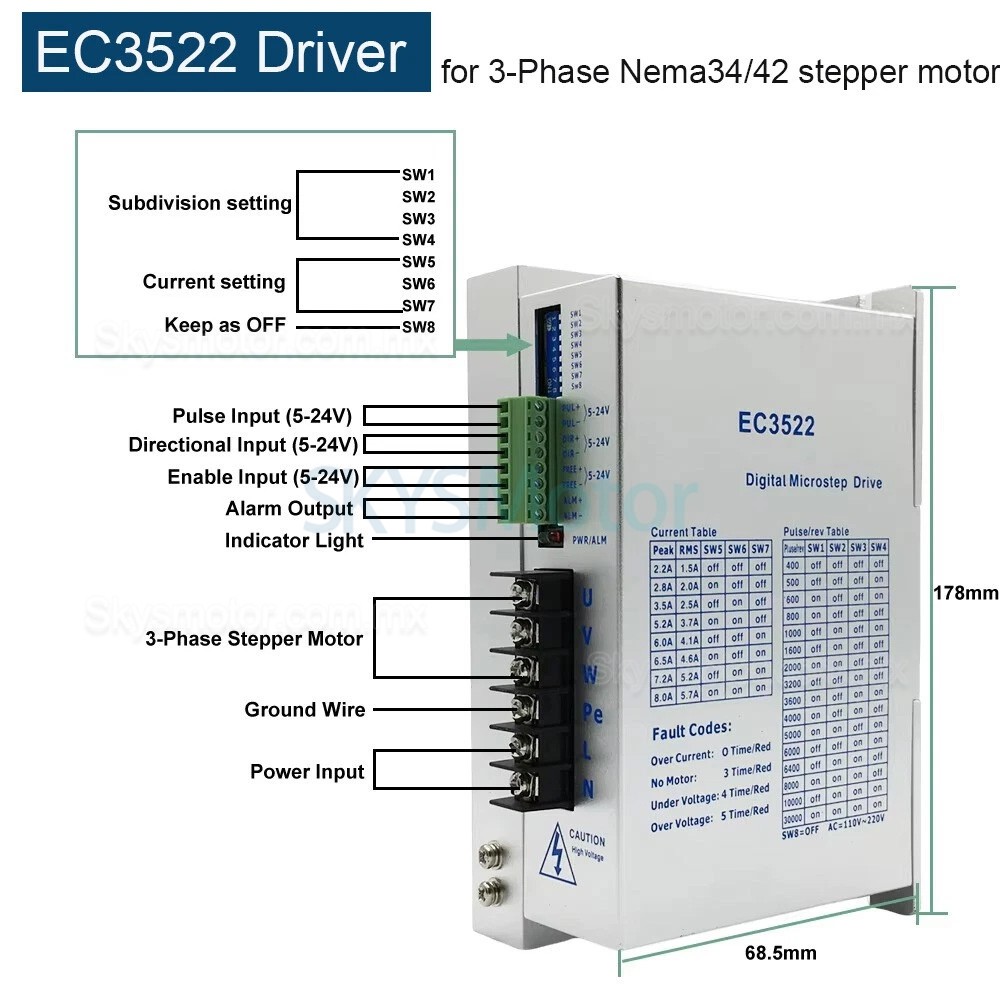

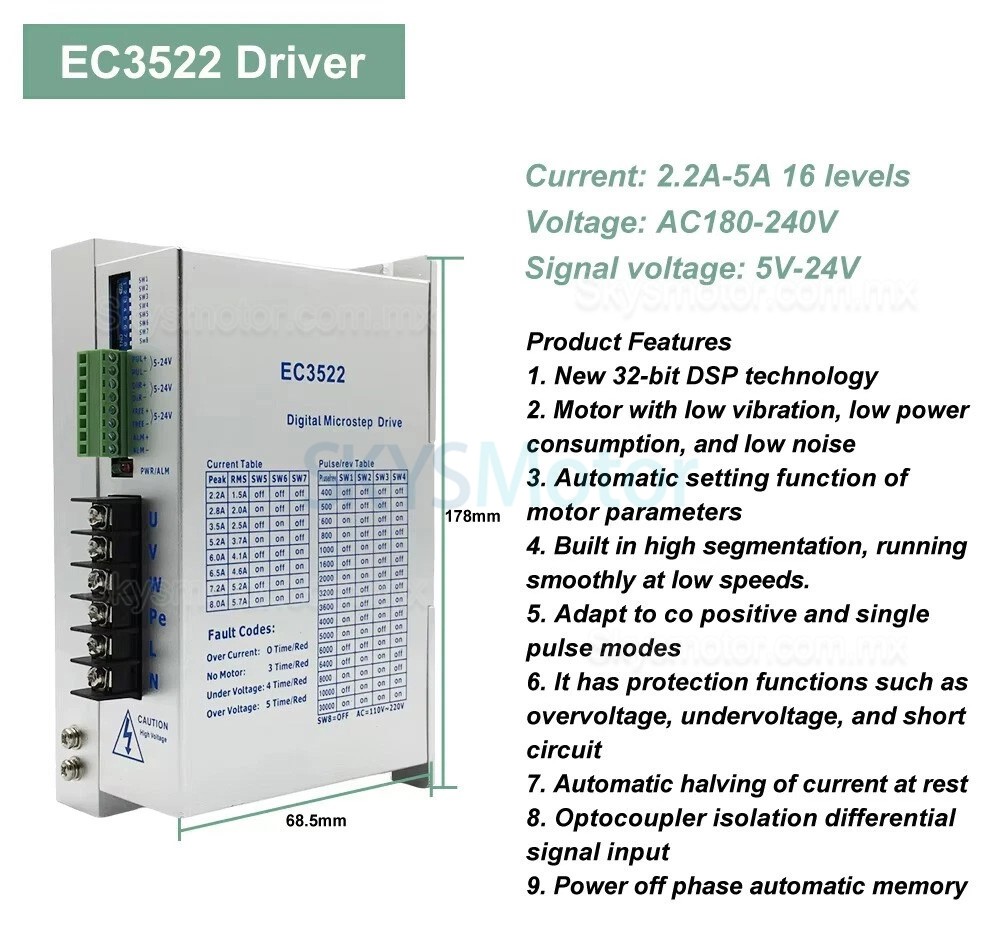

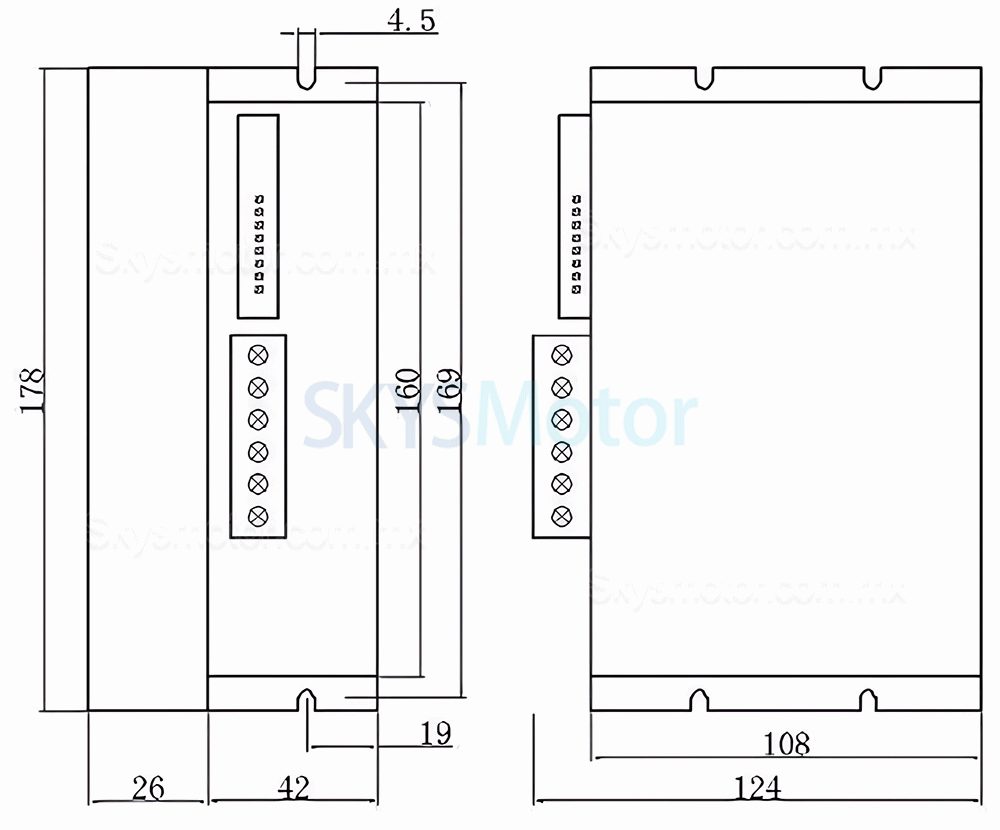

EC3522 Driver Specification:
32-bit DSP control
Automatic motor parameter setting
Built-in high microstepping for low-speed operation
Supports dual-pulse and single-pulse control modes
Over-voltage, under-voltage, and short-circuit protection
Automatic current reduction at standstill
Optocoupler-isolated differential signal input
Power-off phase memory
Operating voltage range: AC 110–220 V, no external switching power supply required
| Especificación del motor | |
|---|---|
| Longitud del cable(mm) | 500 |
| Inductancia(mH) | 3.5 / 6.2 / 3.9 |
| Par de retención(oz.in) | 1699.34 / 1203.70 / 637.25 |
| Par de retención(Ncm) | 1200 / 850 / 450 |
| Longitud del cuerpo(mm) | 150 / 118 / 80 |
| Longitud del motor(mm) | 80 / 118 / 150 |
| Tamaño del motor | NEMA 34 |
| Resistencia de fase(ohmios) | 2.1 / 0.7 |
| Corriente nominal(A) | 4.5 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 35 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.2 |
| Número de fase | 3 |
| Enchufe de aviación | AWG20 |
| Especificación del kit CNC | |
| Número de ejes | Eje único |
| Bucle abierto/bucle cerrado | Bucle abierto |
| Especificación del controlador paso a paso | |
| Voltaje de conducción(V) | 5 - 24 |
| Entrada máxima de pulsos(kHZ) | 200 |
| Micropaso (Pasos/rev.) | 400-50000 |
| Corriente de salida(A) | 1.3 - 7 |
| Voltaje de entrada(V) | 80-120 V CA |
