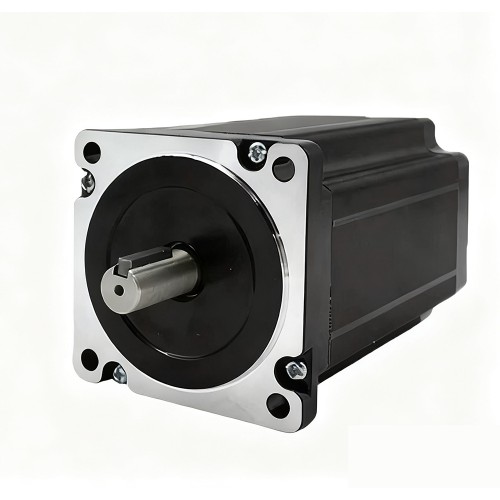

Motor paso a paso NEMA 34 86BYGH9945A3J14 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/enrutadora CNC de tamaño mediano
Tienda Precio:MX$1591,77
Motor paso a paso NEMA 34 86BYGH9945A3J14 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/enrutadora CNC de tamaño mediano
Parámetros del motor:
Velocidad: el par disminuye por encima de 200 rpm; velocidad sin carga hasta 1000 rpm
Diámetro del eje de salida: 14 mm
Tope del motor: 73 mm
Resistencia a la temperatura: hasta 85 °C
Cableado: trifásico, tres hilos (rojo → U, blanco → V, verde → W)
Temperatura nominal del cable interno esmaltado: 180 °C
Utiliza acero magnético N35SH
| Especificación | Modelo | Tipo de motor | Par de retención (N.m) | Longitud del cuerpo (mm) | Corriente (A) | Resistencia de fase (Ω) | Inductancia de fase (mH) | Inercia del rotor (g.cm²) | Ángulo de paso (°) | Número de clientes potenciales | Diámetro del eje (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nema34 86mm | 86BYGH9945A3J14 | Motor paso a paso de bucle abierto | 4,5 | 80 | 4,5 | 2,1 | 3,9 | 1550 | 1,2 | 3 | 14 | 3 |

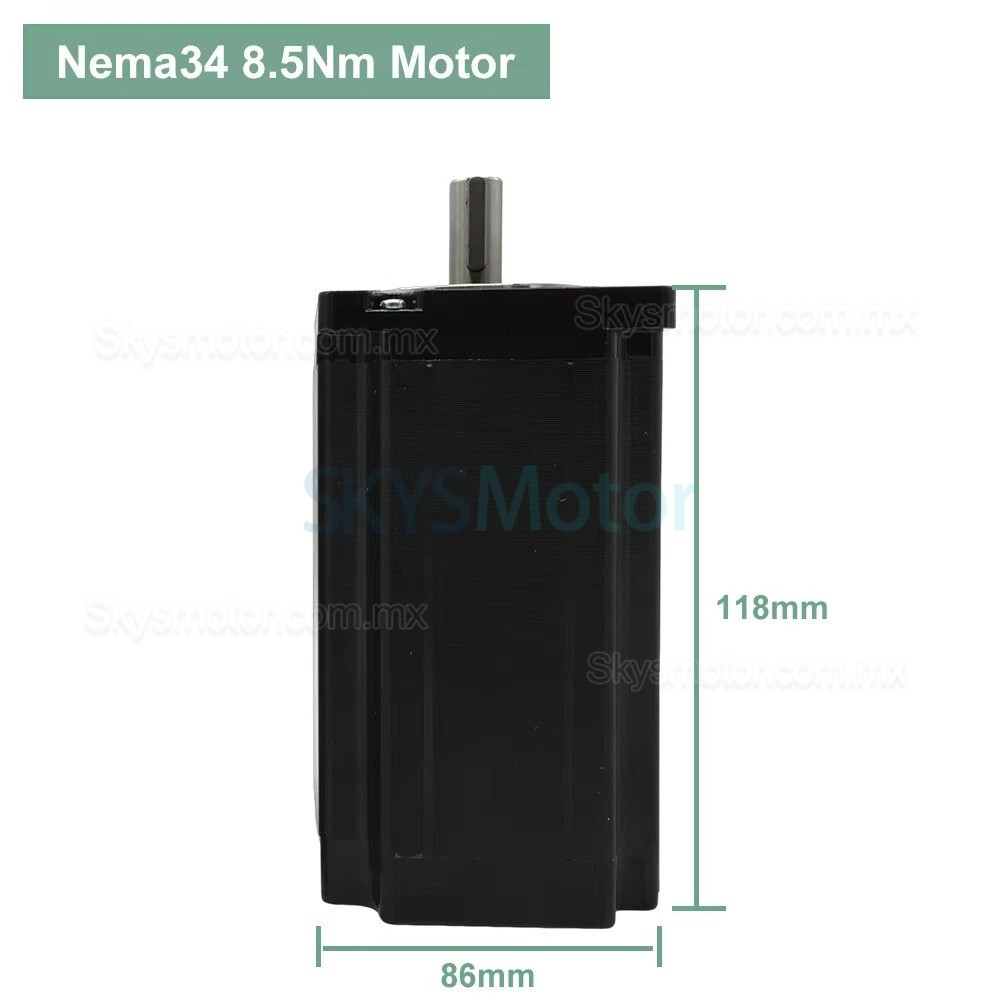

| Nema34 86mm | 86BYGH12645A3J14 | Motor paso a paso de bucle abierto | 8,5 | 118 | 4,5 | 2,1 | 6,2 | 2200 | 1,2 | 3 | 14 | 4 |
| Nema34 86mm | 86BYGH15045A3J14 | Motor paso a paso de bucle abierto | 12 | 150 | 4,5 | 0,7 | 3,5 | 2500 | 1,2 | 3 | 14 | 4,5 |
.jpg "Motor paso a paso NEMA 34 86BYGH9945A3J14 4,5/8,5/12 Nm trifásico 1,8 grados para fresadora/enrutadora CNC de tamaño mediano")
| Especificación eléctrica | |
|---|---|
| Par de retención (Nm) | 4.5 / 8.5 / 12 |
| Número de fase | 3 |
| Ángulo de paso(deg.) | 1.2 |
| Lazo abierto/Lazo cerrado | Bucle abierto |
| Par de retención(Ncm) | 450 / 850 / 1200 |
| Par de retención(oz.in) | 637.25 / 1203.7 / 1699.34 |
| Inductancia(mH) | 3.9 / 6.2 / 3.5 |
| Resistencia de fase(ohmios) | 2.1 / 0.7 |
| Corriente nominal(A) | 4.5 |
| Ángulo de paso(°) | 1.2 |
| Especificación física | |
| Longitud de la clave | 25 |
| Longitud del cuerpo(mm) | 80 / 118 / 150 |
| Tamaño del marco(mm) | 86 |
| Motor a juego | Motor paso a paso Nema 34 |
| Número de cables | 3 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 35 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje único |
| Longitud del cable(mm) | 500 |
