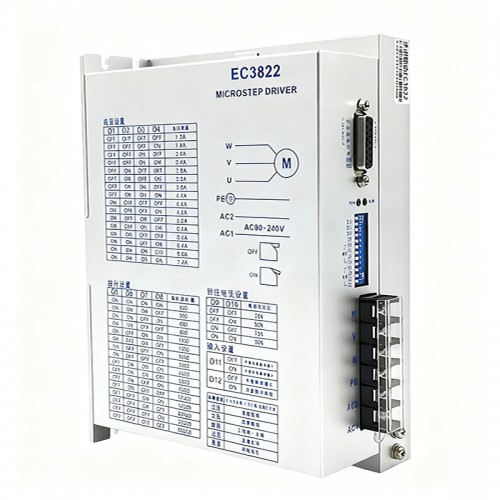

Controlador de Motor Paso a Paso EC3822:
Controlador de motor paso a paso trifásico basado en control DSP.
Rango de voltaje de entrada: CA 80–240 V, entrada de alimentación única.
Proporciona 16 ajustes de ángulo de micropaso y 16 ajustes de corriente.
Frecuencia máxima de respuesta de pulso de entrada: 200 kpps.
Reduce la corriente de la bobina al 50% del valor establecido cuando los pulsos de paso se detienen durante más de 1,5 s.

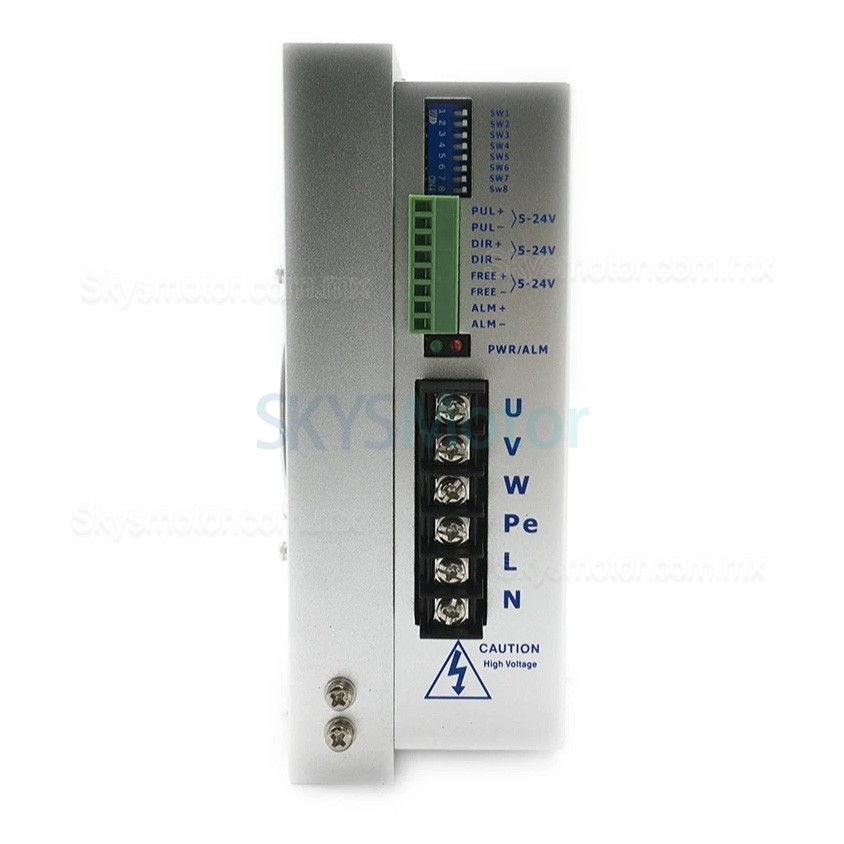

Entrada y salida de señal de control ópticamente aisladas.
Adecuado para emparejar con motores paso a paso de bucle abierto de 3 fases de 86 mm/110 mm con corriente de fase < 6 A.
Admite conexión directa a la red eléctrica CA 110–220 V sin una fuente de alimentación conmutada externa.

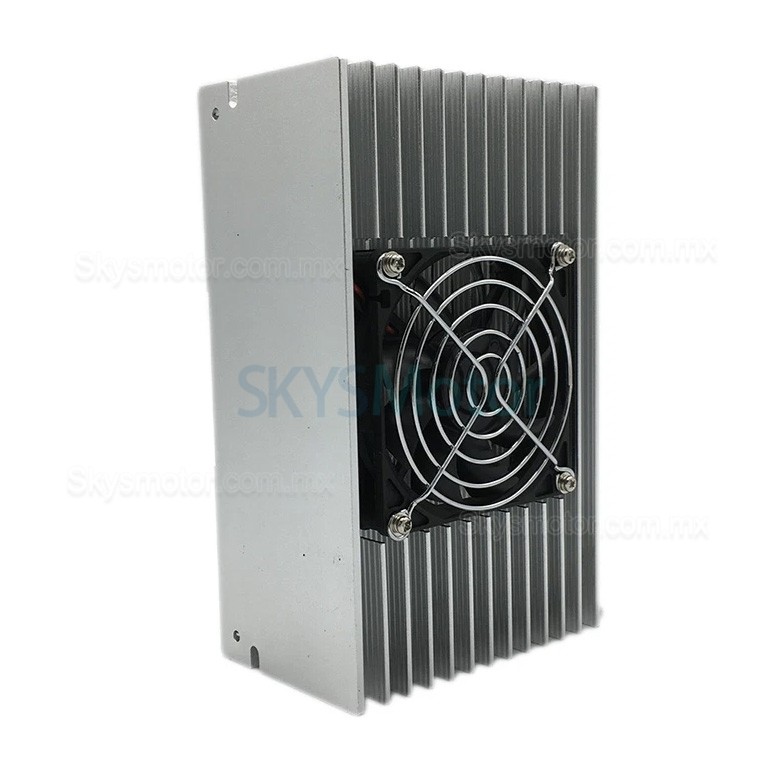

Estructura de carcasa metálica.
(1)(1).jpg "Controlador motor paso a paso trifásico EC3822 80–240 V CA compatible con motor paso a paso Nema 34/42")
.jpg "Controlador motor paso a paso trifásico EC3822 80–240 V CA compatible con motor paso a paso Nema 34/42")
| Especificación del controlador paso a paso | |
|---|---|
| Voltaje de conducción(V) | 80–240 |
| Entrada máxima de pulsos(kHZ) | 200 |
| Corriente de salida(A) | 1.3-7 |

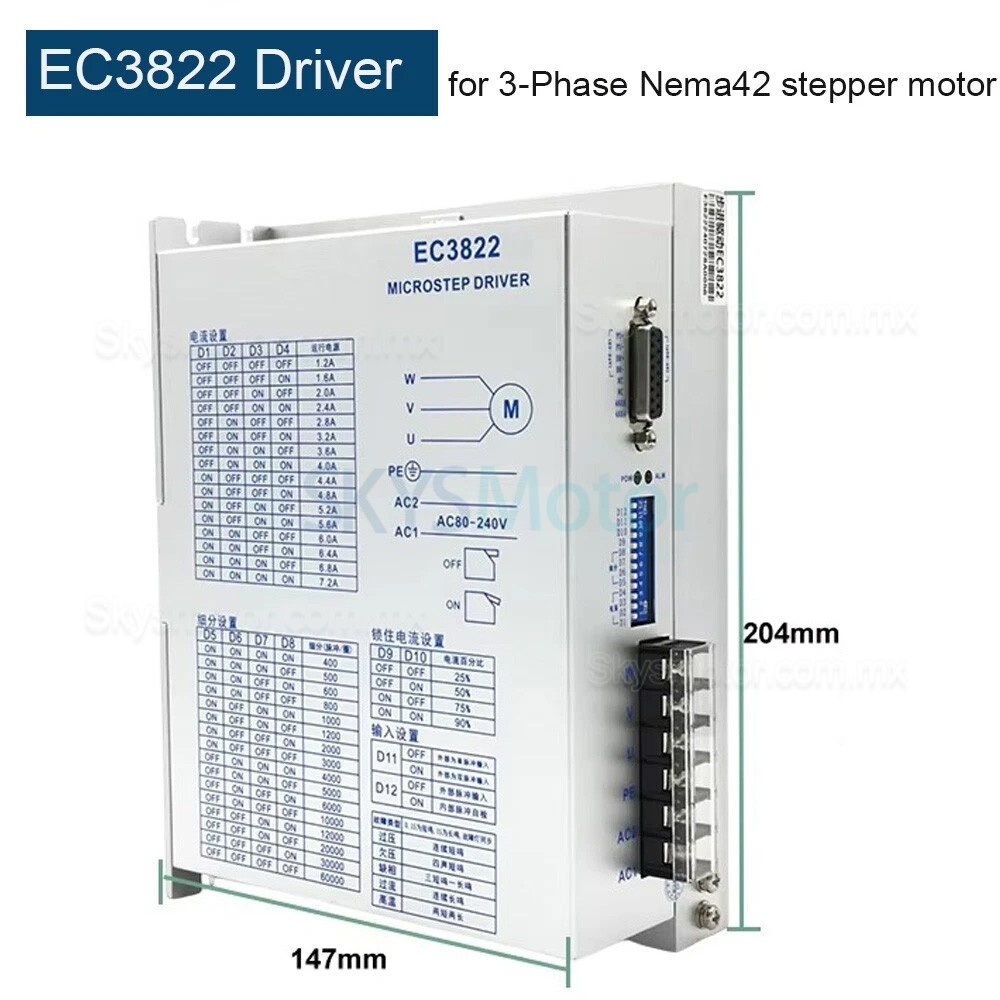

| Tamaño del marco(mm) | Nema 34 / Nema 42 |
| Micropaso (Pasos/rev.) | 400-5000 |
| Voltaje de entrada(V) | 80-240 |
| Especificación física | |
| Peso(gramos) | 1500 |
