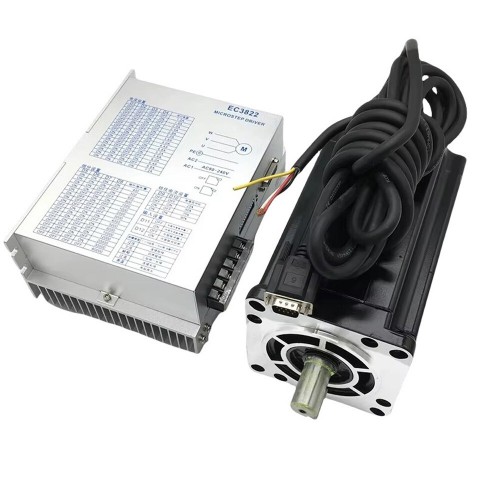

Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi
Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi

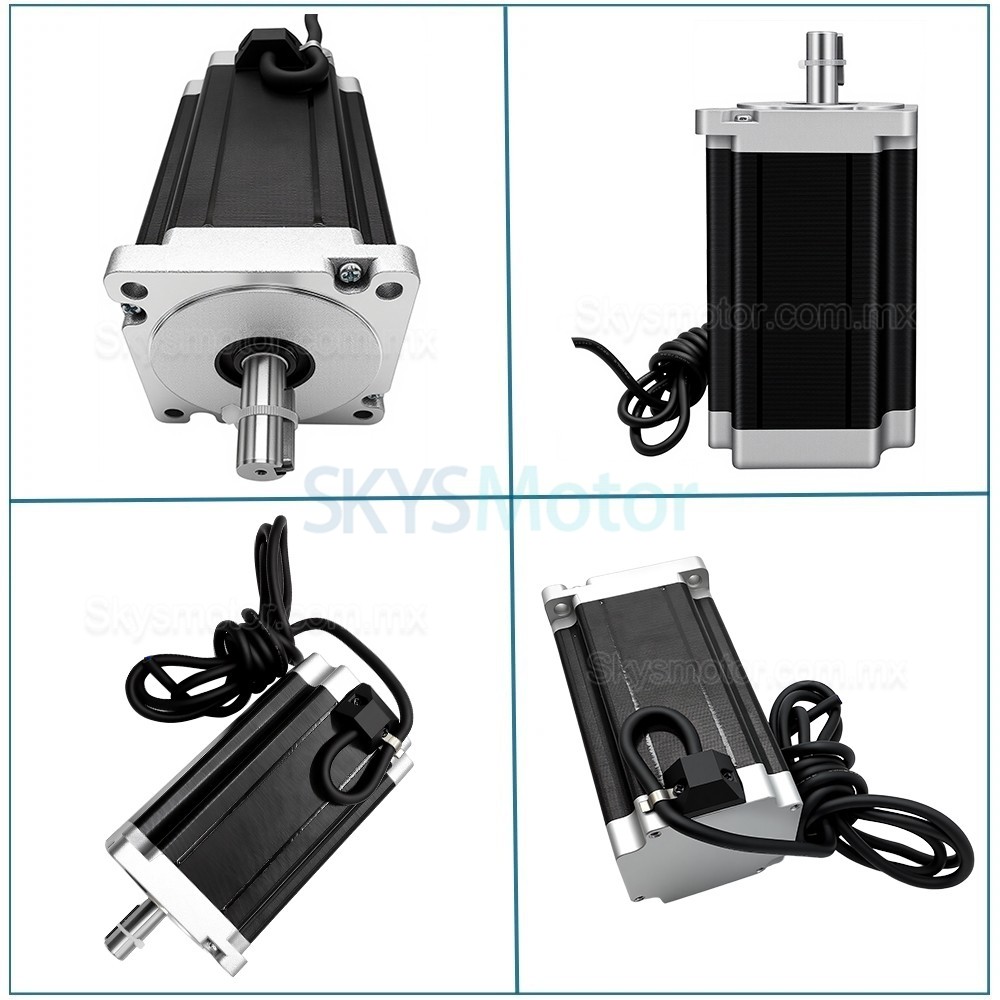

Es un motor paso a paso trifásico con función de memoria de fase (recupera la posición tras el restablecimiento de la energía). Cuerpo de fundición con un eje chavetado de 19 mm.
Especificación:
Fases: 3 fases
Ángulo de paso: 1,2°
Par de mantenimiento: 12 / 16 / 20 N·m

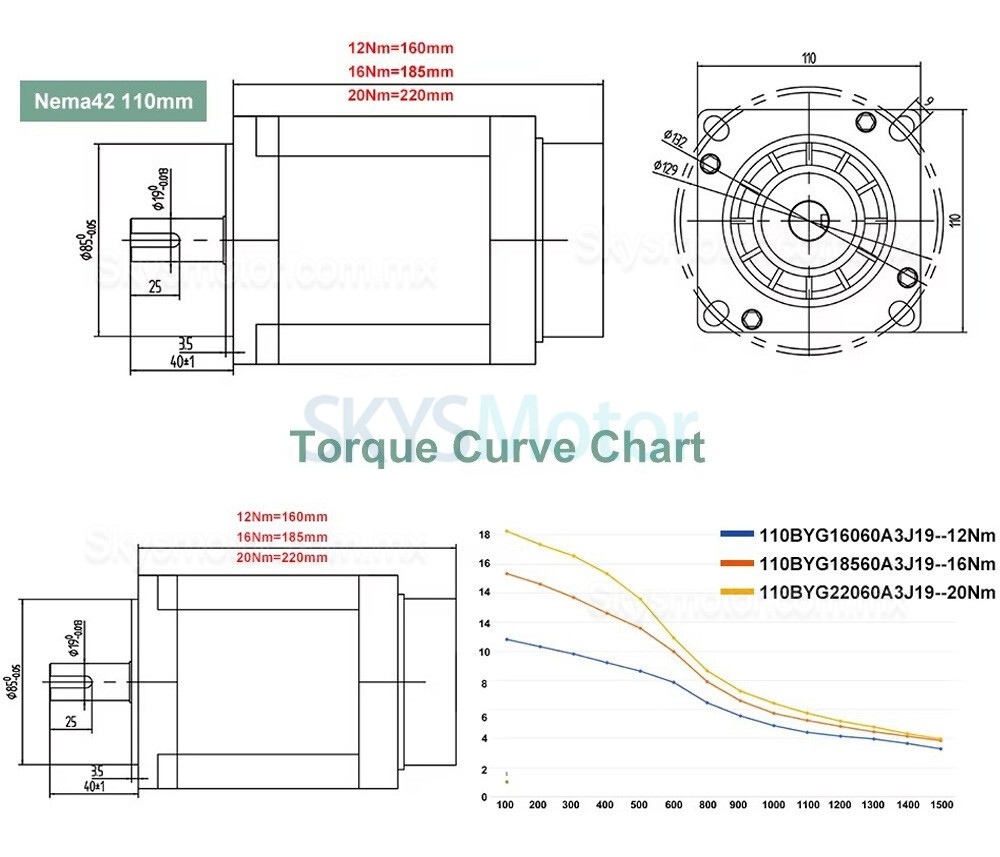

Longitud del cuerpo: 160 / 185 / 220 mm
Corriente nominal: 6 A
Número de cables: 3

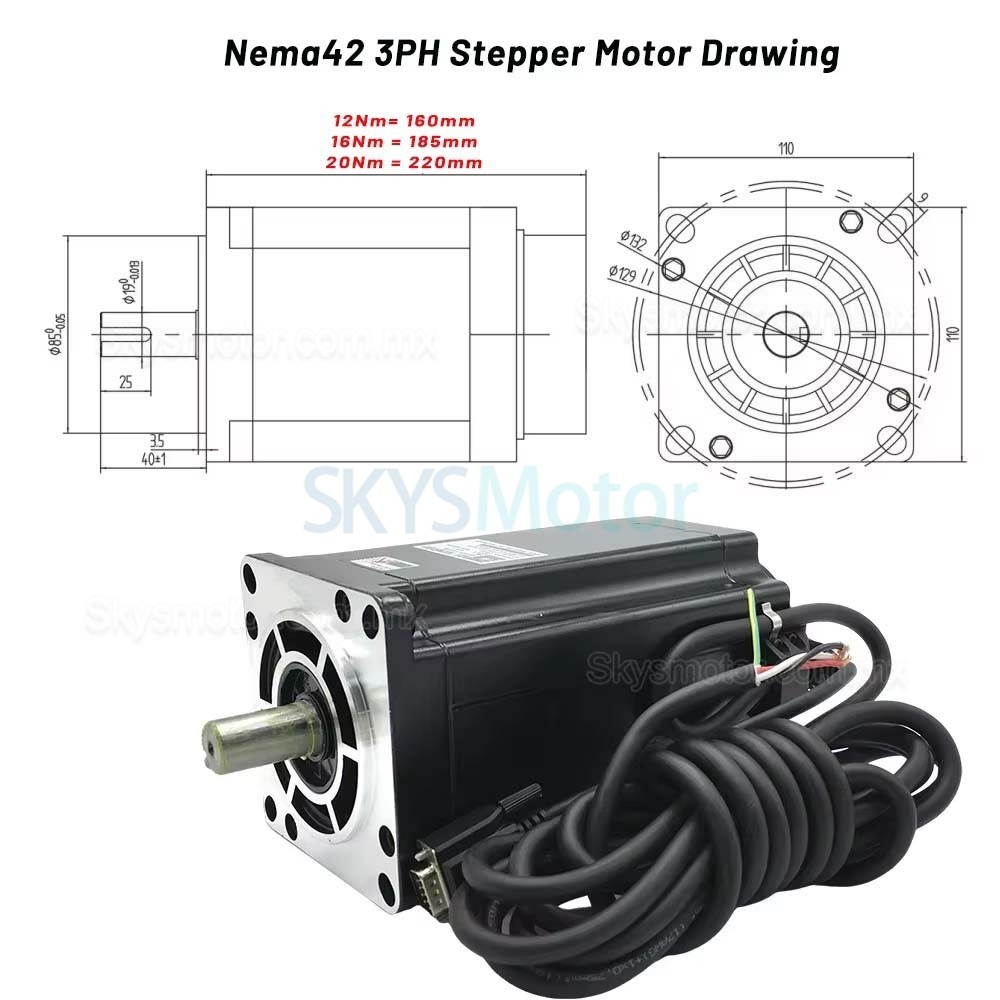

Diámetro del eje: 19 mm (con chavetero)
Resistencia de fase: 1,5 Ω
Inductancia de fase: 20 mH
Inercia del rotor: 19600 g·cm²

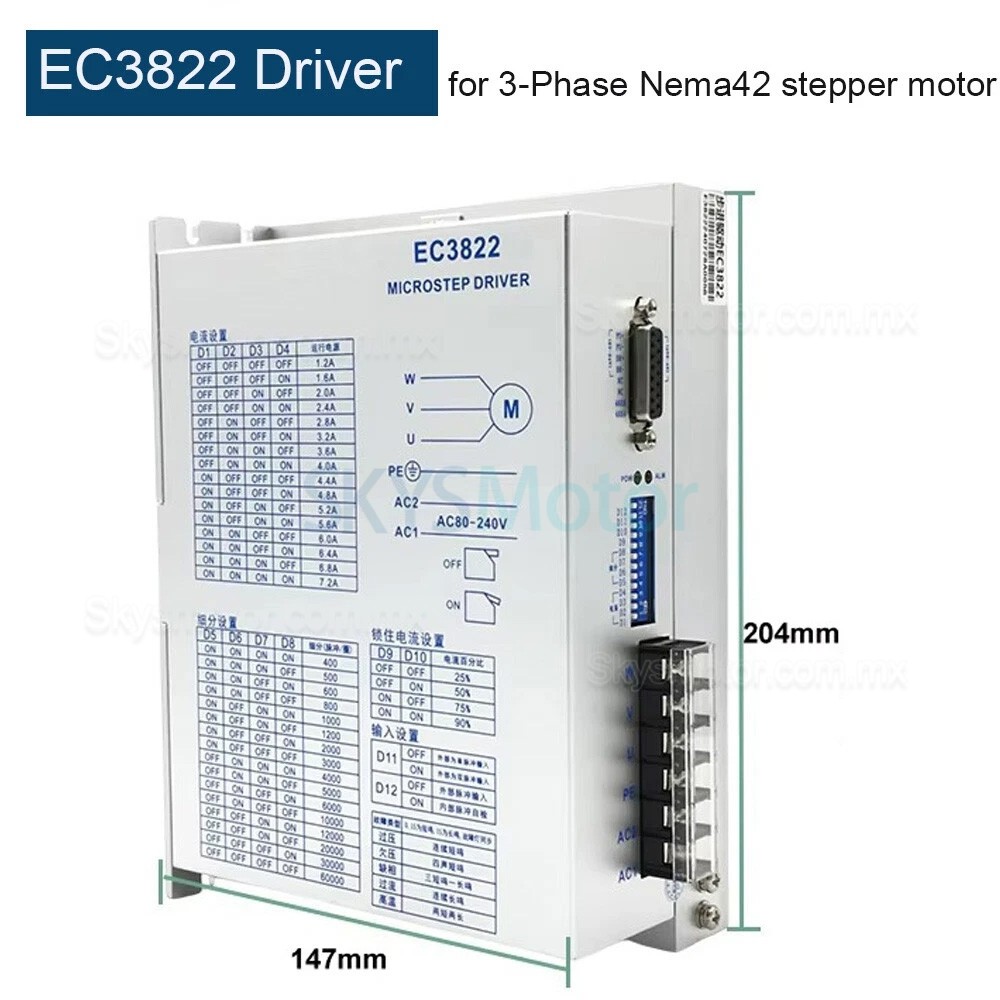

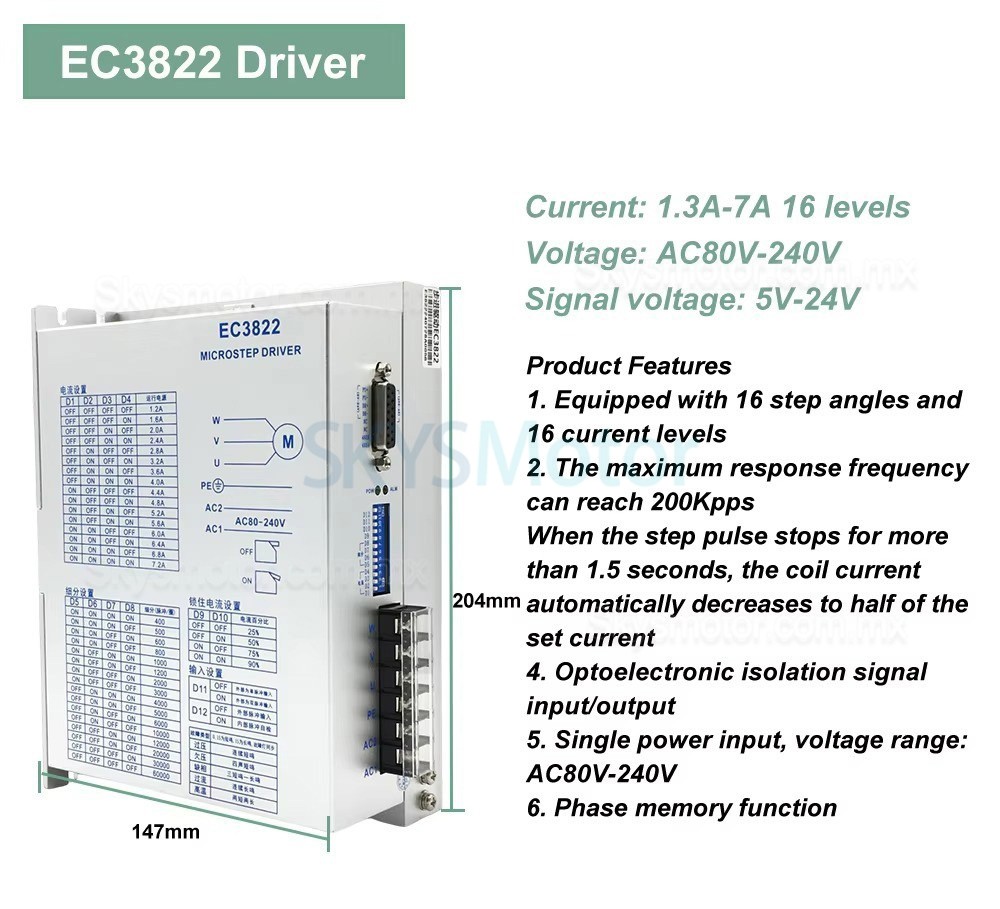

Controlador de Motor Paso a Paso EC3822:
Controlador de motor paso a paso trifásico basado en control DSP.
Rango de voltaje de entrada: CA 80–240 V, entrada de alimentación única.
Proporciona 16 ajustes de ángulo de micropaso y 16 ajustes de corriente.
Frecuencia máxima de respuesta de pulso de entrada: 200 kpps.
Reduce la corriente de la bobina al 50% del valor establecido cuando los pulsos de paso se detienen durante más de 1,5 s.
Entrada y salida de señal de control ópticamente aisladas.
Adecuado para emparejar con motores paso a paso de bucle abierto de 3 fases de 86 mm/110 mm con corriente de fase < 6 A.
Admite conexión directa a la red eléctrica CA 110–220 V sin una fuente de alimentación conmutada externa.
Estructura de carcasa metálica.
.png "Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi")
.jpg "Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi")
.jpg "Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi")
.jpg "Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi")
.jpg "Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi")
.jpg "Kit motore passo-passo e driver Nema 42 trifase 110BYG16060A3J19+EC3822 12/16/20 Nm 1,2 gradi per fresatrice CNC per impieghi gravosi")

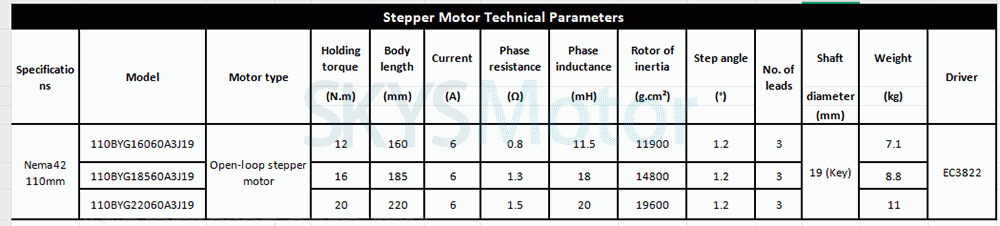

| Especificación del motor | |
|---|---|
| Tamaño del motor | Nema 42 |
| Inductancia(mH) | 20 / 18 / 11.5 |
| Par de retención(oz.in) | 2832.24 / 2265.79 / 1699.34 |
| Par de retención(Ncm) | 2000 / 1600 / 1200 |
| Longitud del cuerpo(mm) | 220 / 185 / 160 |
| Número de cables | 3 |
| Resistencia de fase(ohmios) | 0.8 / 1.3 / 1.5 |
| Corriente nominal(A) | 6 |
| Diámetro del eje(mm) | 19 |
| Longitud del eje(mm) | 25 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje único |
| Ángulo de paso(°) | 1.2 |
| Especificación del controlador paso a paso | |
| Voltaje de conducción(V) | 5 - 24 |
| Entrada máxima de pulsos(kHZ) | 200 |
| Micropaso (Pasos/rev.) | 400-50000 |
| Corriente de salida(A) | 1.3 - 7 |
| Voltaje de entrada(V) | 80-120 V CA |
| Especificación del kit CNC | |
| Número de ejes | 1 |
| Bucle abierto/bucle cerrado | Bucle abierto |
