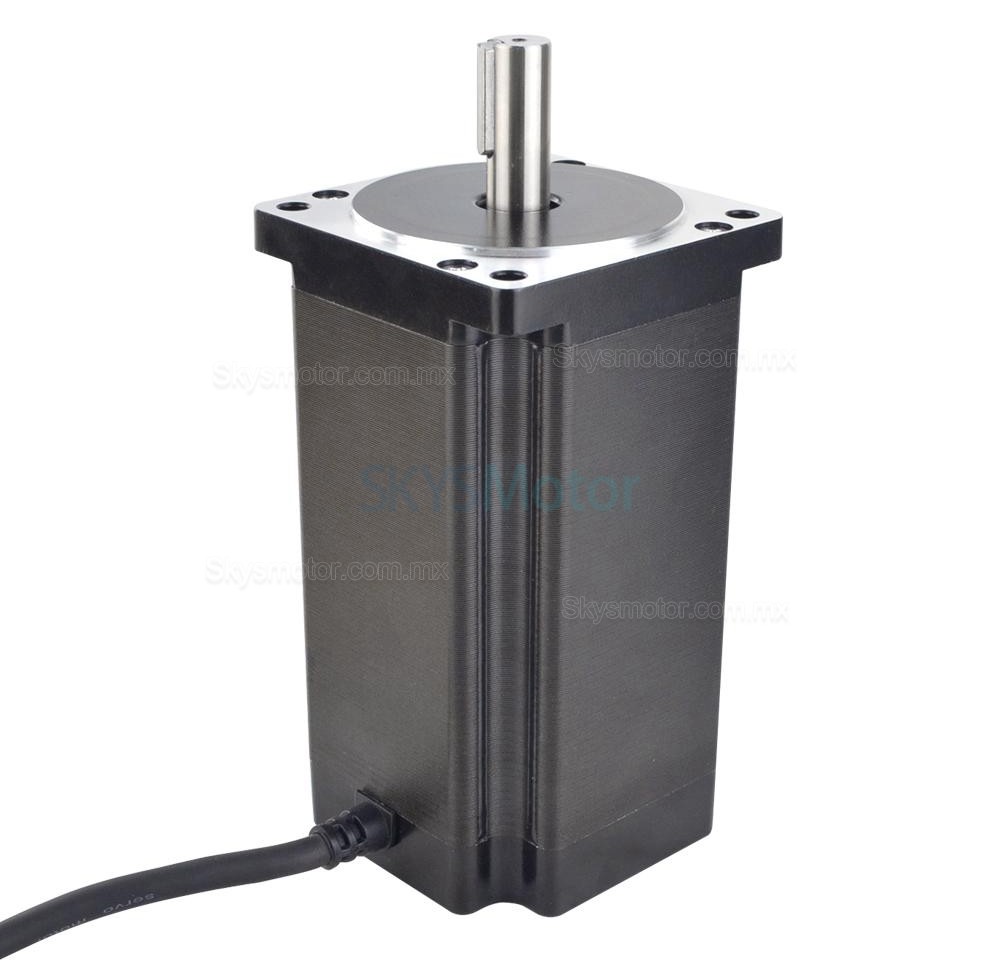

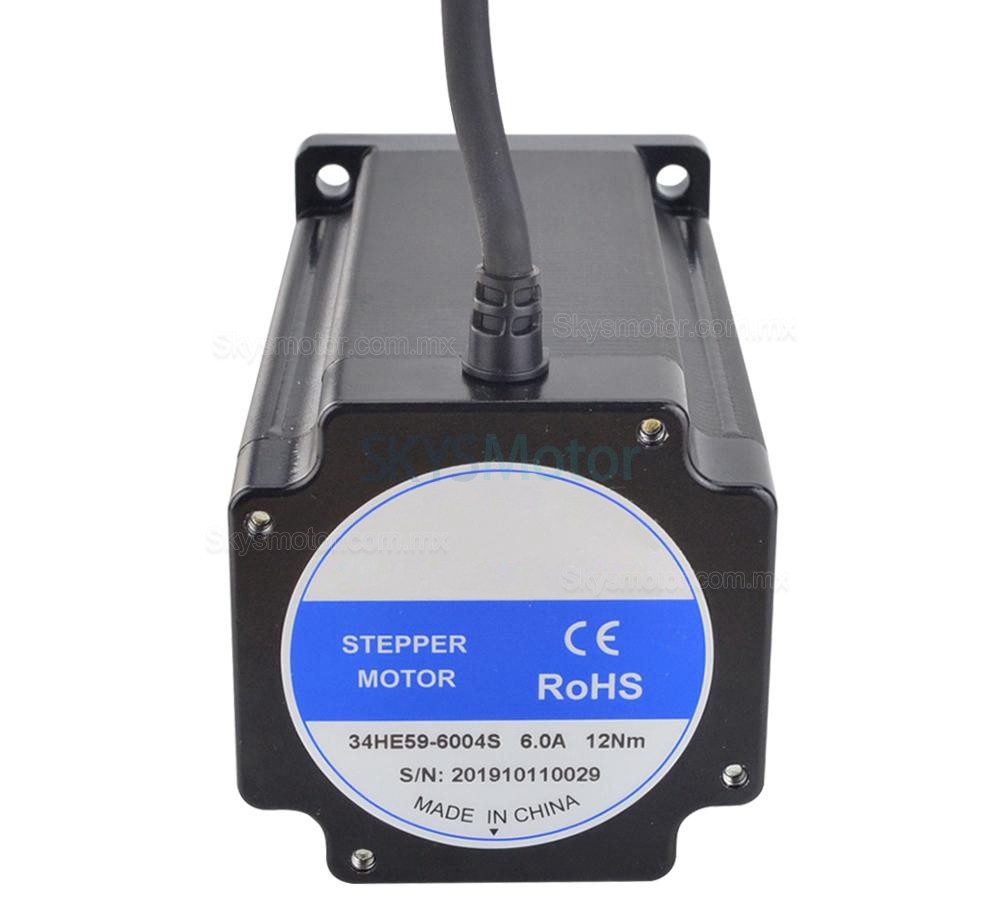

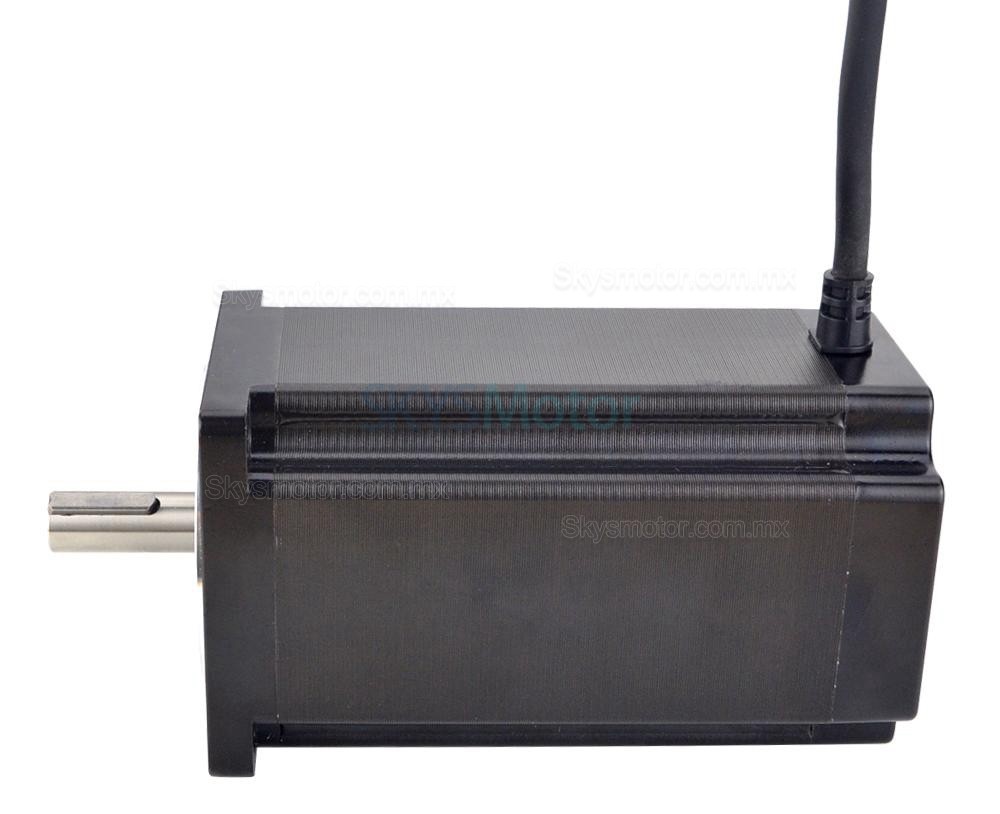

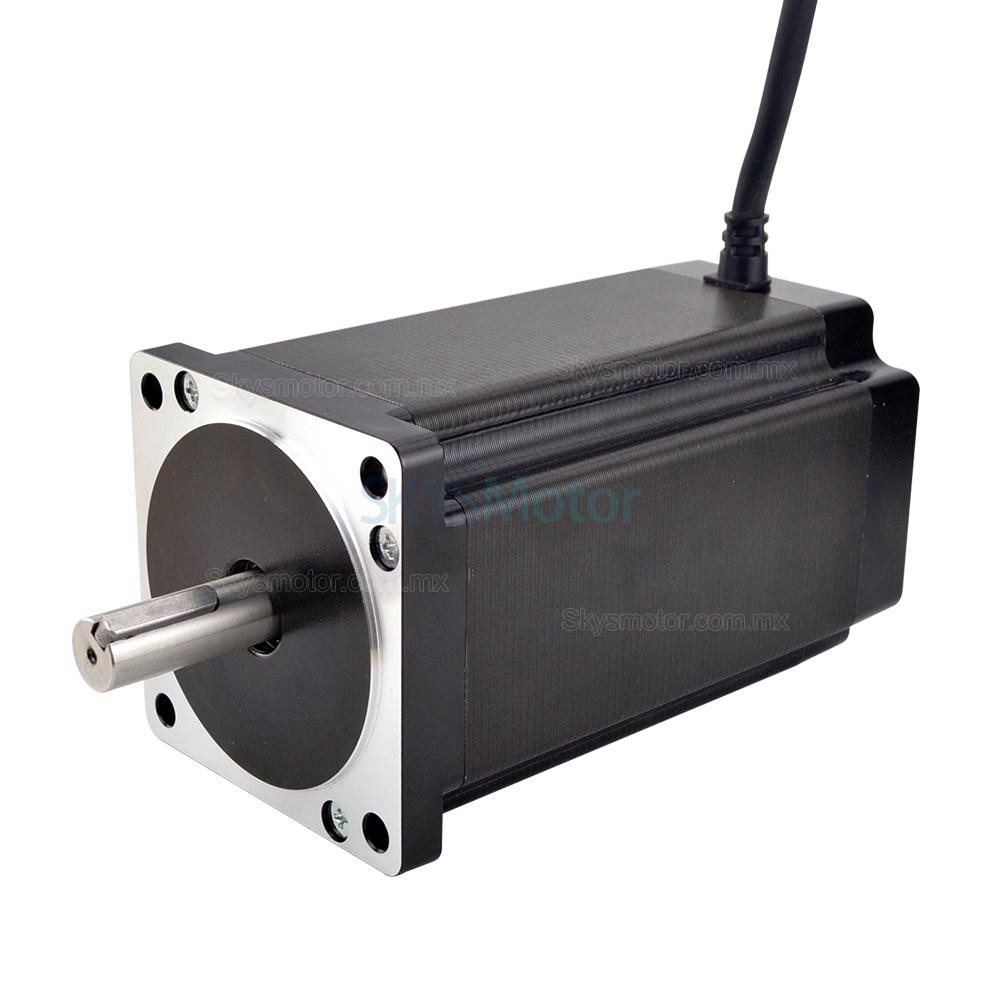

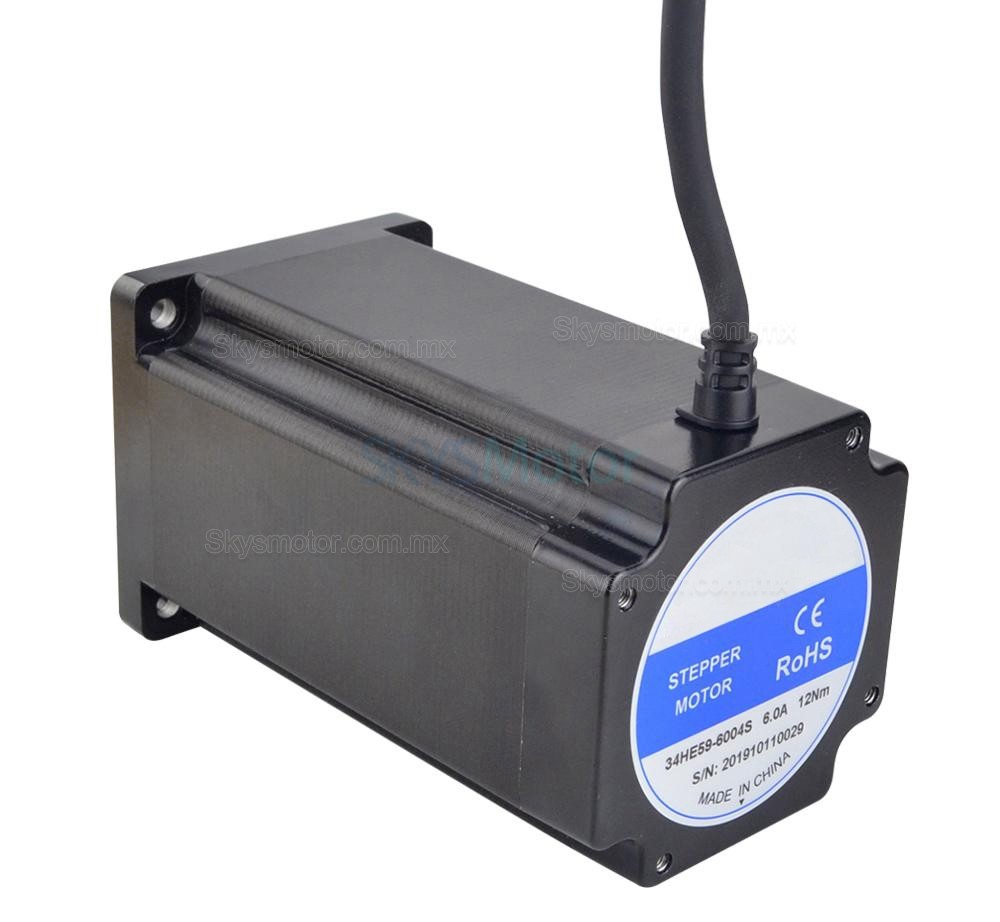

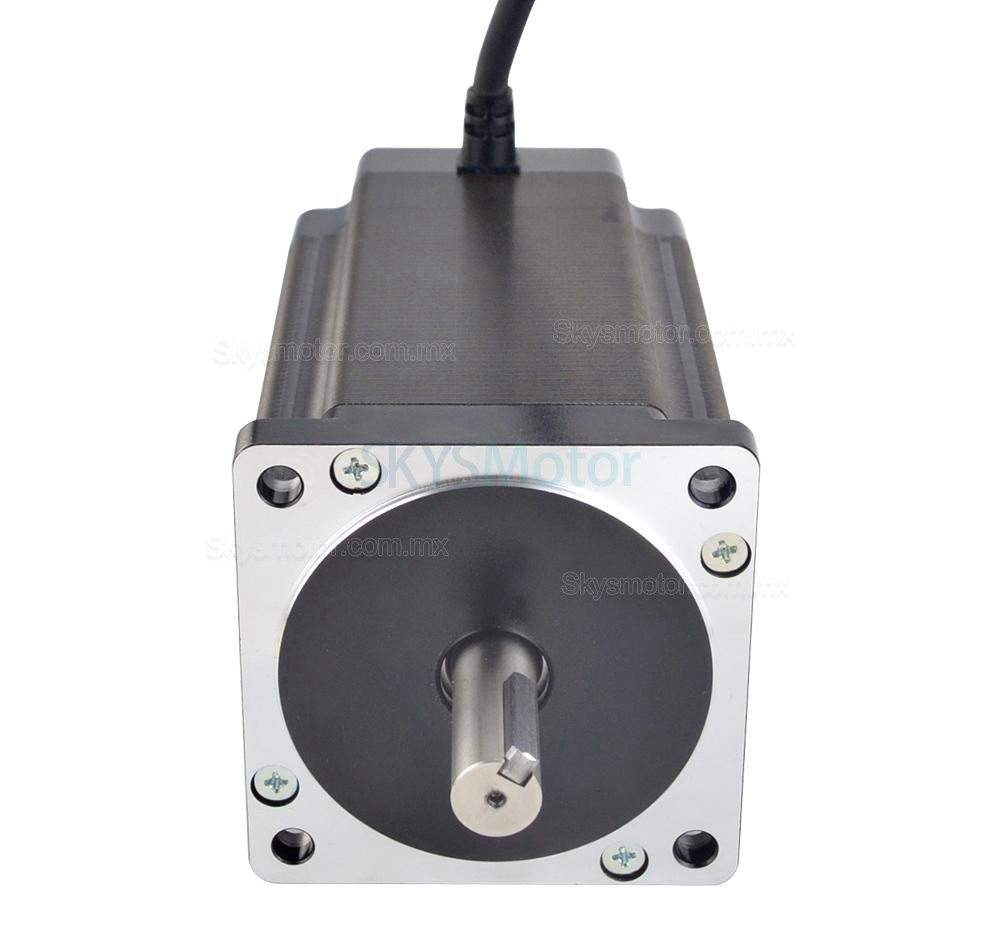

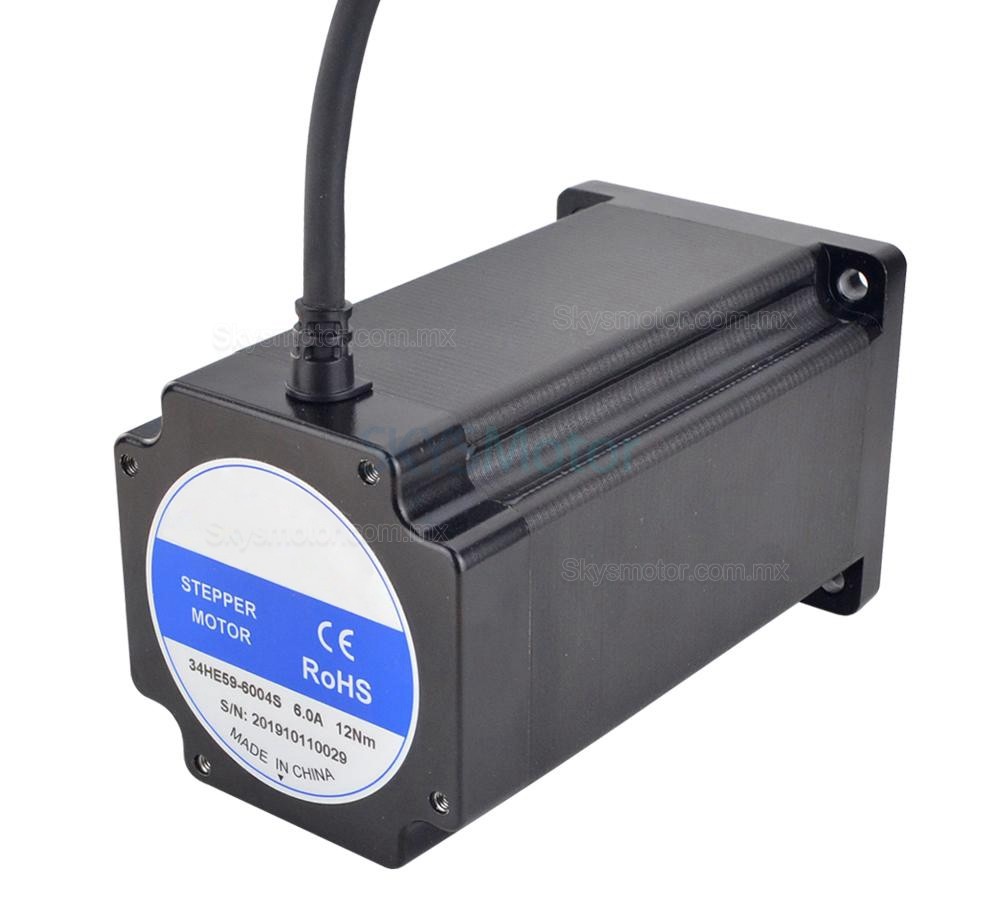

Motor Paso A Paso Nema 34 Serie E 34HE59-6004S 1,8 grados 12,0Nm 6,0A 4 Alambres
-
Manuales y Documentación:
Ficha técnica completa:
Curva de par:
- ¡6 % de descuento en el importe total del pedido!
- ¡Disfruta del descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 4 de noviembre de 2024
Motor Paso A Paso Nema 34 Serie E 34HE59-6004S 1,8 grados 12,0Nm 6,0A 4 Alambres
Especificación eléctrica
Número de pieza del fabricante: 34HE59-6004S
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 12,0 Nm(1699,68oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,7 ohmios± 10%
Inductancia: 7,9 mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 151,5 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37 mm
Longitud de chavetero: 25 mm
Número de cables: 4
Longitud del cable: 500 mm
Peso: 5,3 kg
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación eléctrica | |
---|---|
Par de retención(Ncm) | 1200 |
Par de retención(oz.in) | 1699.68 |
Inductancia(mH) | 7.9 |
Resistencia de fase(ohmios) | 0.7 |
Corriente nominal(A) | 6.0 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 151.5 |
Tamaño del marco(mm) | Nema 34 (86 x 86) |
Longitud del cable(mm) | 500 |
Número de cables | 4 |
Diámetro del eje(mm) | 14 |
Longitud del eje(mm) | 37 |
Tipo de eje | Clave |
Eje simple/eje doble | Eje único |
Peso(gramos) | 5300 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
