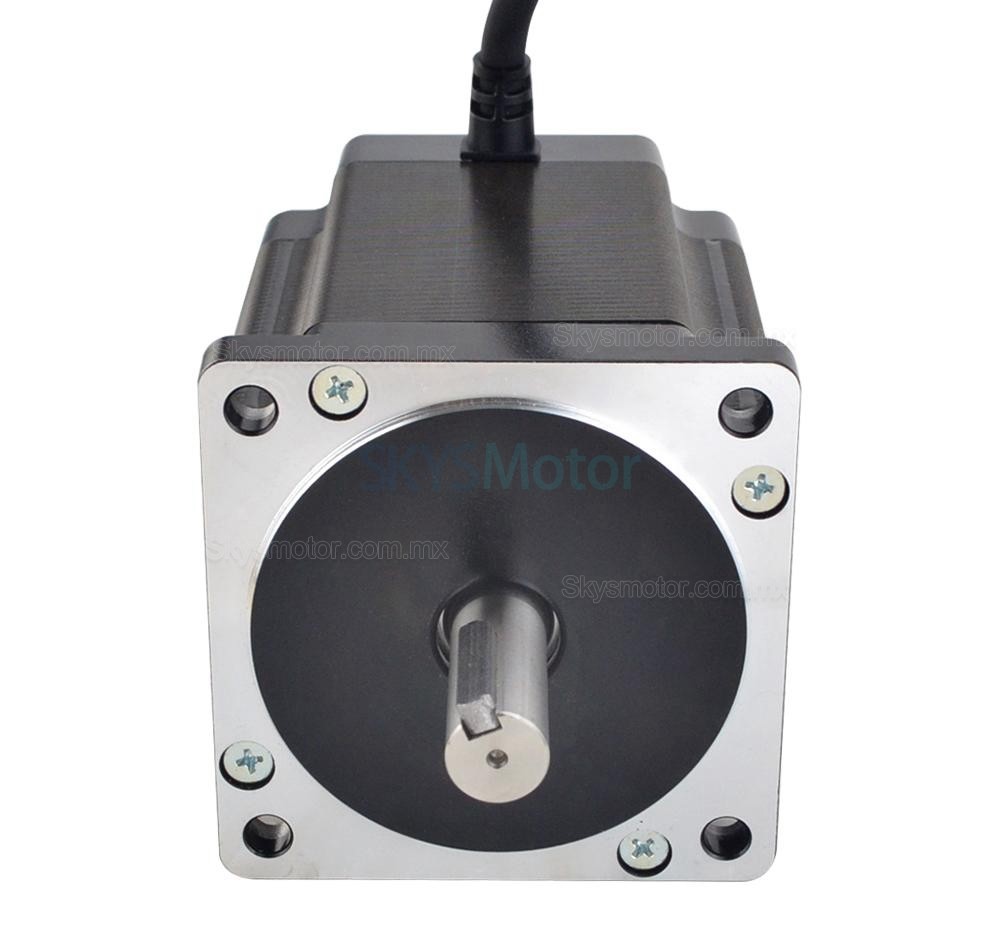

Motor Paso A Paso Nema 34 Serie E 34HE45-6004S 1,8 grados 8,2 Nm 6,0A 4 Alambres
-
Manuales y Documentación:
Ficha técnica completa:
Curva de par:
- ¡6 % de descuento en el monto total del pedido!
- ¡Disfruta de un descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 6 de enero de 2025
Motor Paso A Paso Nema 34 Serie E 34HE45-6004S 1,8 grados 8,2 Nm 6,0A 4 Alambres
Especificación eléctrica
Número de pieza del fabricante: 34HE45-6004S
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 8,2 Nm(849,84oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,51 ohmios± 10%
Inductancia: 5,1 mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 114 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37 mm
Longitud de chavetero: 25 mm
Número de cables: 4
Longitud del cable: 500 mm
Peso: 3,7 kg
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación eléctrica | |
---|---|
Par de retención(Ncm) | 820 |
Inductancia(mH) | 5.1 |
Resistencia de fase(ohmios) | 0.51 |
Corriente nominal(A) | 6.0 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 114 |
Tamaño del marco(mm) | Nema 34 (86 x 86) |
Longitud del cable(mm) | 500 |
Número de cables | 4 |
Diámetro del eje(mm) | 14 |
Longitud del eje(mm) | 37 |
Tipo de eje | Clave |
Eje simple/eje doble | Eje único |
Peso(gramos) | 3700 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
