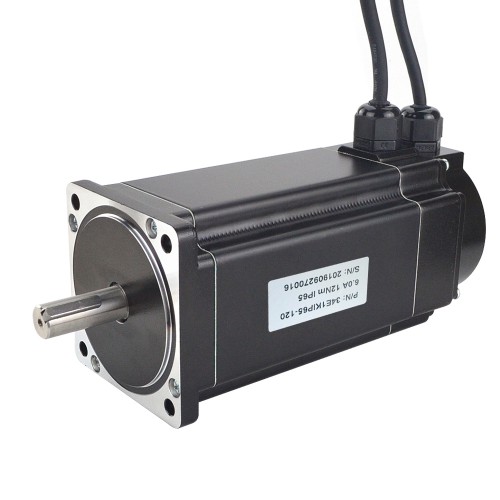

Motor paso a paso de bucle cerrado impermeable nema 34 34E1KIP65-120 Serie P IP65 12Nm codificador 1000CPR
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$3123,59
Motor paso a paso de bucle cerrado impermeable nema 34 34E1KIP65-120 Serie P IP65 12Nm codificador 1000CPR
Especificación eléctrica
- Número de pieza del fabricante: 34E1KIP65-120
- Número de fase: 2
- Ángulo de paso: 1,8 grados
- Par de retención: 12 Nm(1700 oz.in)
- Corriente nominal/fase: 6,0 A
- Resistencia de fase: 0,72 ohmios
- Inductancia: 7,3 mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 86 x 86 mm
- Longitud del cuerpo: 164,5 mm
- Diámetro del eje: Φ14 mm
- Longitud del eje: 37 mm
- Longitud de chavetero: 25 mm
- Longitud del cable: 1000 mm
- Peso: 5,0 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del motor | |
|---|---|
| Par de retención(Ncm) | 1200 |
| Par de retención(oz.in) | 1700 |
| Inductancia(mH) | 7.3 |
| Longitud del cable(mm) | 1000 |
| Resistencia de fase(ohmios) | 0.72 |
| Corriente nominal(A) | 6 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Ángulo de paso(°) | 1.8 |
| Número de fase | 2 |
| Nivel impermeable | IP65 |
| Enchufe de aviación | PG9 |
| Especificación del codificador | |
| Canales de señal de salida | 2 |
| Resolución(RCP) | 1000 |
