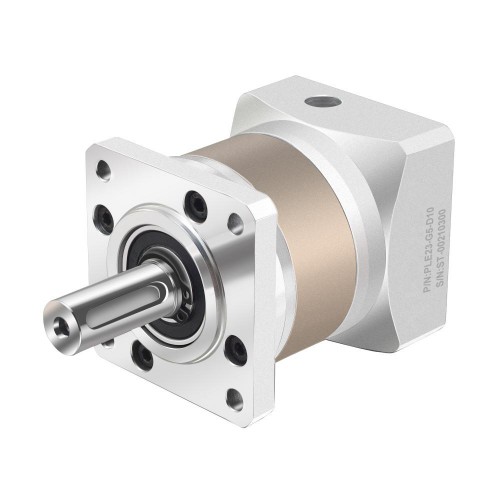

Serie TQEG Nema 23 5:1 Reductores Planetario TQEG23-G5-D10 Huelgo 15 Arcmin Eje Entrada 10mm
-
Manuales y Documentación:
Hoja de datos de la caja de cambios:
Serie TQEG Nema 23 5:1 Reductores Planetario TQEG23-G5-D10 Huelgo 15 Arcmin Eje Entrada 10mm
Esta reductores planetario de alta precisión pertenece a la serie de reductores TQEG, tiene una relación de transmisión de 5:1 y una holgura máxima de 15 arc-min. Esta reductores planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier eje estándar de 10 mm de diámetro de motor paso a paso Nema 23, motor de CC sin escobillas y servomotor.
Especificaciones de la caja de cambios
Número de pieza del fabricante: TQEG23-G5-D10
Tipo de caja de cambios: Planetario
Relación de transmisión: 5: 1
Eficiencia: 96%
Huelgo sin carga: <=15 arcmin
Par máximo permitido: 28 Nm(247,82 lb-in)
Momento Par admisible: 56 Nm(495,64 lb-in)
Ruido: <=60dB
Clasificación impermeable: IP54
Vida útil: 20000 horas
Especificaciones físicas
Tamaño del marco: 60 x 60 mm
Longitud de la caja de cambios: 73,5 mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ14 mm
Longitud del eje de salida: 35 mm
Diámetro del eje de entrada: Φ10 mm
Longitud del eje de entrada: 21~24 mm
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | Nema 24 (60 x 60) |
| Peso(gramos) | 841 |
| Longitud de la caja de cambios(mm) | 73.5 |
| Diámetro del eje de entrada(mm) | 10 |
| Longitud del eje de entrada(mm) | 21~24 |
| Diámetro del eje de salida(mm) | 14 |
| Longitud del eje de salida(mm) | 35 |
| traje para motor | Nema 23 |
| Tipo de caja de cambios | Serie PLE |
| Relación de transmisión | 5 |
| Huelgo sin carga | <=15 min de arco |
| Ttipo de producto | Reductores planetaria serie PLE |
| Tipo de eje de salida | Eje de chavetero |
