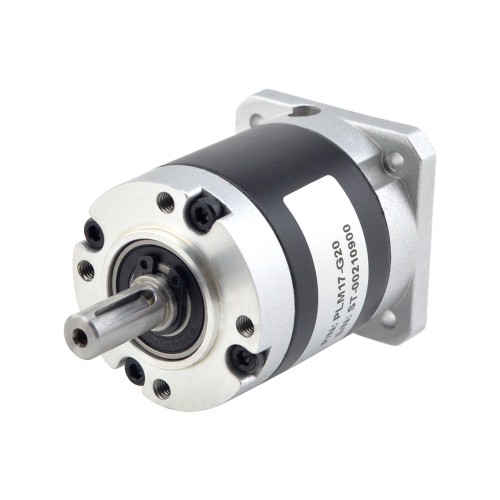

Serie TQMG Reductores Planetario Nema 17 TQMG17-G20-1 Relación 20:1 Huelgo 30 Arc-min
-
Manuales y Documentación:
Hoja de datos completa:
Serie TQMG Reductores Planetario Nema 17 TQMG17-G20-1 Relación 20:1 Huelgo 30 Arc-min
Esta reductores planetario de alta precisión pertenece a la serie de reductores TQMG, con una relación de transmisión de 20:1 y una holgura máxima de 50 arc-min. A diferencia de los engranajes de acero de la serie PLE, los engranajes de la serie TQMG están hechos de pulvimetalurgia.
Esta caja de engranajes planetarios en línea incorpora un acoplamiento de eje de entrada que puede coincidir con el motor paso a paso Nema 17 de eje corto estándar de 5 mm, el motor de CC sin escobillas y el motor de CC con escobillas.
Uno de los motores compatibles es 17HS15-1584S, para otros motores, comuníquese con nuestro soporte técnico para personalizar el eje del motor.
Especificaciones de la caja de cambios
Número de pieza del fabricante: TQMG17-G20
Tipo de caja de cambios: Planetario
Relación de transmisión: 20: 1
Eficiencia: 90%
Huelgo sin carga: <=50arcmin
Par máximo permitido: 10Nm(88,51lb-in)
Ruido: <=55dB
Clasificación impermeable: IP54
Vida útil: 20000horas
Especificaciones físicas
Tamaño del marco: 42 x 42mm
Longitud de la caja de cambios: 51mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 21,5mm
Diámetro del eje de entrada: Φ5mm
Longitud del eje de entrada: 9,5mm
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Peso(gramos) | 320 |
| Longitud de la caja de cambios(mm) | 51 |
| Diámetro del eje de entrada(mm) | 5 |
| Longitud del eje de entrada(mm) | 9.5 |
| Diámetro del eje de salida(mm) | 8 |
| Longitud del eje de salida(mm) | 21.5 |
| traje para motor | Nema 17 |
| Tipo de caja de cambios | Serie PLM |
| Relación de transmisión | 20 |
| Huelgo sin carga | <=50 min de arco |
| Ttipo de producto | Reductores planetaria serie PLM |
| Tipo de eje de salida | Eje de chavetero |
