Engranajes helicoidales planetario PLG060 para motor paso a paso Nema 23/servomotor Nema 24

Número de producto:PLG060
0 Reseñas

Tienda Precio:MX$2922,34

Eje de entrada:

Relación:

Precio al por mayor:

2 - 4	5 - 9	10 - 49	50 - Max
MX$2776,14	MX$2717,87	MX$2630,20	MX$2542,54

Cantidad -+

Descripción Especificación Opciones Personalizadas Comentarios (0)

Especificaciones:

Color:

Usar: Pieza CNC

Número de modelo: PLG060-3-6.35-38.1-66.7

Construction: Caja de cambios

Type: Réducteurs planétaires

Función de protección: A prueba de goteo

Eficiencia: IE 1

Certification: CCC；

Lista de paquetes:

1* Réducteur planétaire

1* Clave

4* Tornillos de instalación

Modelo				PLG042	PLG060	PLG090	PLG120	PLG140	PLG180
Par de salida máximo			Nm	2 veces el par de salida nominal
Par de frenado instantáneo			Nm	3 veces el par de salida nominal
Par radial máximo			N	780	1530	3250	6700	9400	14500
Par axial máximo			N	390	630	1300	3000	4700	7250
Torsional Stiffness			Nm/arcmin	2,5	6	12	23	47	130
Velocidad máxima de entrada			RPM	8000	8000	8000	8000	6000	6000
Velocidad de entrada nominal			RPM	4000	5000	4000	4000	3000	3000
Ruido			dB	≤56	≤58	≤60	≤65	≤68	≤68
Tiempo de vida			h	20000
Eficiencia a plena carga			%	L1≥95%, L2≥90%
Huelgo	PO	L1	arcmin	≤3	≤3	≤3	≤3	≤3	≤3
Huelgo	PO	L2	arcmin	≤5	≤5	≤5	≤5	≤5	≤5
Momento de inercia	L1	3:1	Kg.cm2	0,03	0,16	0,61	3,25	9,21	28,98
		4:1	Kg.cm2	0.03	0.14	0.48	2,74	7,54	23,67
		5:1	Kg.cm2	0,03	0,13	0,47	2,71	7,42	23,29
		7:1	Kg.cm2	0,03	0,13	0,45

Engranajes helicoidales planetario PLG060 para motor paso a paso Nema 23/servomotor Nema 24

Especificación física
Tamaño del marco(mm)	60 x 60
Longitud de la caja de cambios(mm)	70.5 / 98

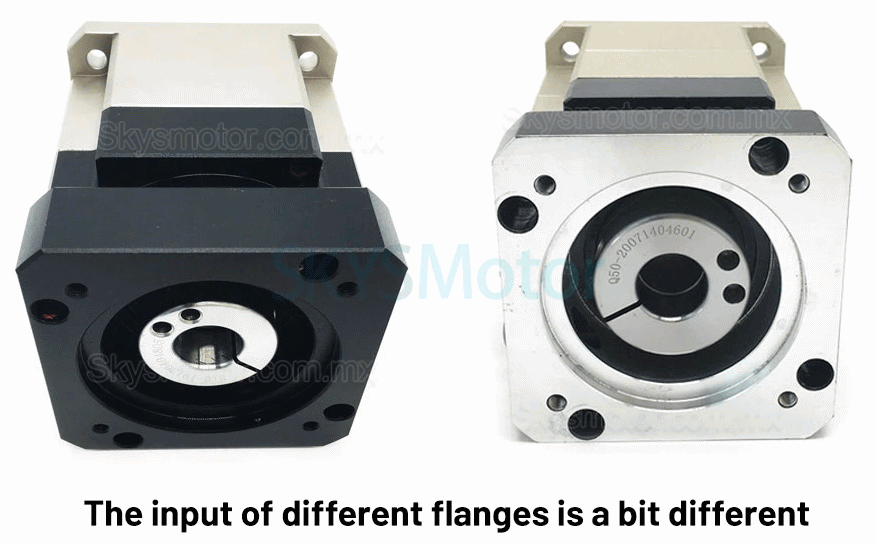

Diámetro del eje de entrada(mm)	6.35 / 8 / 11 / 14
Longitud del eje de entrada(mm)	32
Diámetro del eje de salida(mm)	16
Longitud del eje de salida(mm)	29
traje para motor	Motor paso a paso Nema 23 / Servomotor de brida de 60 mm
Tipo de caja de cambios	Engranajes helicoidales planetario
Relación de transmisión	3:1 / 4:1 / 5:1 / 7:1 / 10:1 / 15:1 / 20:1 / 25:1 / 30:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1
Tipo de eje de salida	Clave
Serie de productos	PLG060
