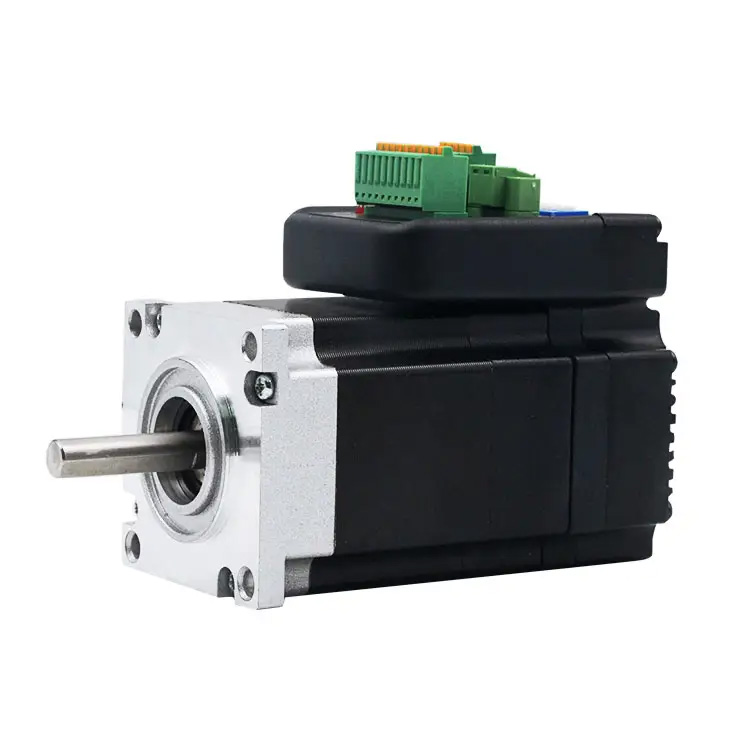

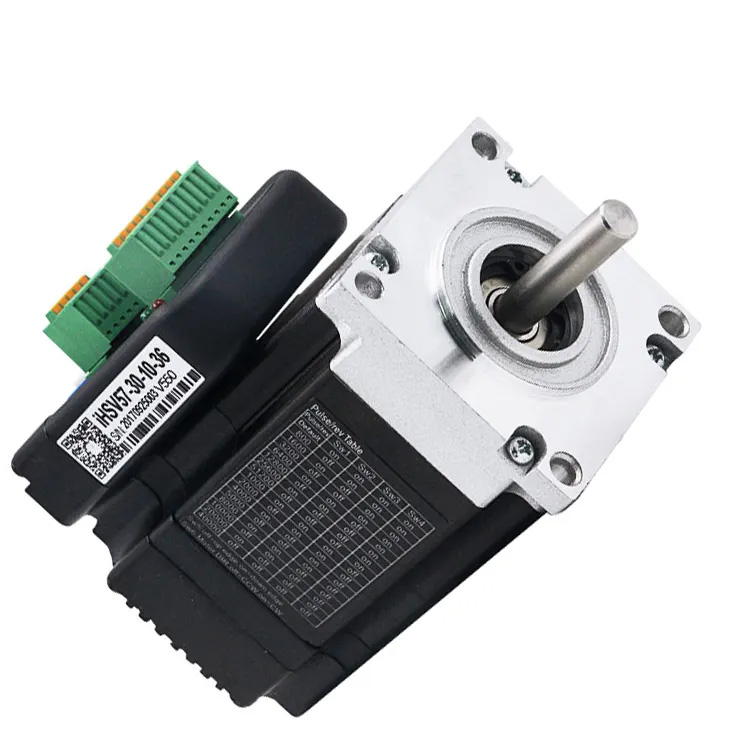

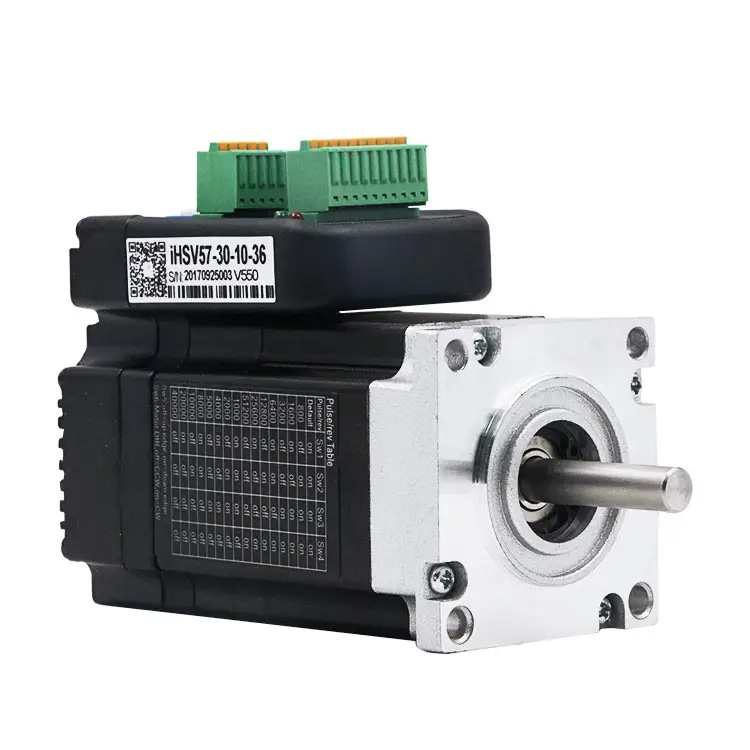

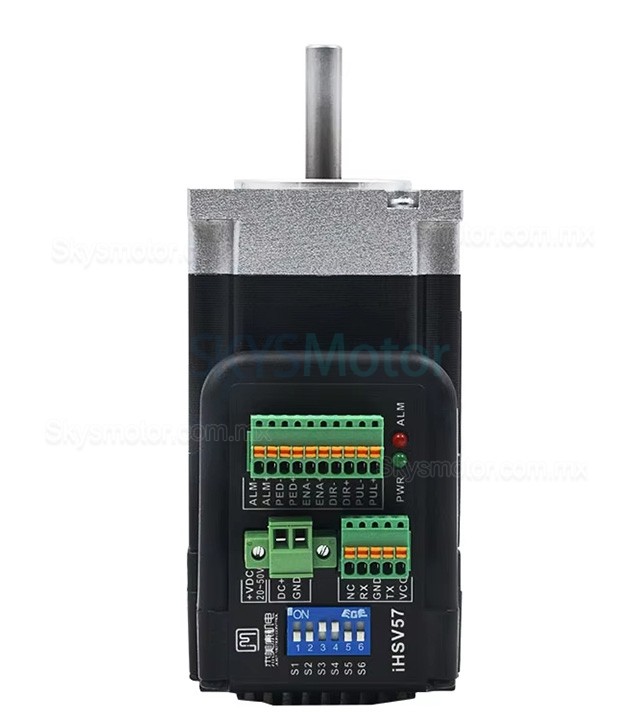

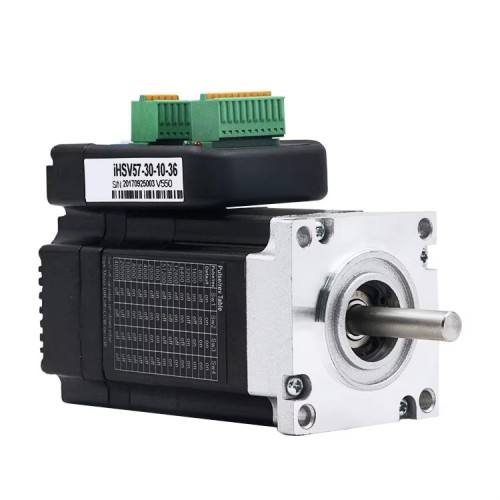

Servomotor CA integrado Nema 23 36V JMC iHSV57-30-10-36 100W 0,29Nm 3,5A trifásico 3000RPM
-
Manuales y Documentación:
Manual:
El servomotor de CA integrado iHSV57-30-14-36 combina el servoaccionamiento de CA con el servomotor. Incorpora control vectorial mediante un chip DSP y ofrece un bajo coste, control de lazo cerrado completo, funcionamiento totalmente digital, baja generación de calor, mínima vibración y alta capacidad de respuesta. También incluye tres modos de control de lazo de retroalimentación ajustables: lazo de posición, lazo de velocidad y lazo de corriente. La serie iHSV57 ofrece un rendimiento estable y una alta rentabilidad para aplicaciones de control de movimiento.
Especificación eléctrica:
Número de pieza del fabricante:iHSV57-30-10-36
Número de fases:3
Velocidad sin carga: 4200RPM +/- 7%
Velocidad nominal: 3000RPM +/- 7%
Par nominal: 0,29N.m(41,06 oz.in)
Voltaje nominal:36V
Corriente nominal:3,5A
Corriente sin carga:0,55A
Potencia:100W
Clase de aislamiento:B;
Especificaciones físicas:
Tamaño del marco: 57 x 57mm
Longitud del motor:108 mm
Longitud del eje:33 mm
Diámetro del eje: Φ8 mm
Longitud de corte en D: 27 mm
Peso: 1,1kg;
.jpg)
.jpg)
.jpg)
.jpg)
Torque diagram:
| Especificación del servomotores | |
|---|---|
| Tensión nominal | 36 |
| Corriente nominal | 0,55 |
| Número de fases | 3 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 100 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 0,29 |
| Con freno | Sin freno |
| Especificación física | |
| Longitud de corte D | 27 |
| Longitud del cuerpo(mm) | 108 |
| Tamaño del marco(mm) | 57 x 57 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 33 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 1100 |
