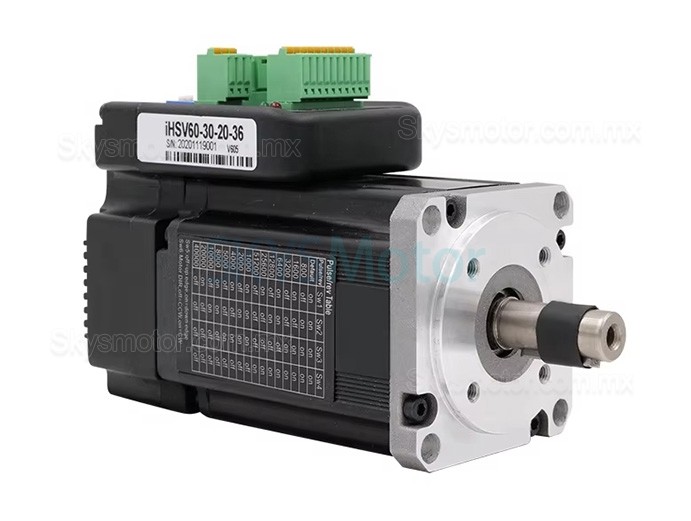

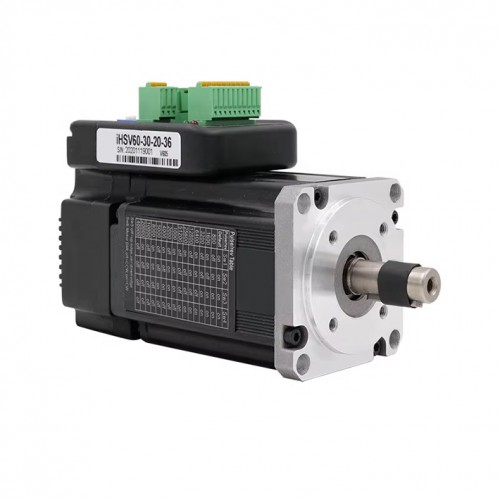

Servomotor integrado 36V Nema 23 JMC iHSV60-30-20-36 200W 0,65 Nm trifásico 3000RPM 60x60 mm
-
Manuales y Documentación:
Manual:
El servomotor de CA integrado iHSV60-30-20-36 es un servoaccionamiento de CA integrado en el servomotor, adopta control vectorial en chip DSP, se caracteriza por bajo costo, circuito cerrado completo, totalmente digital, bajo calor, pequeña vibración y alta respuesta, así como incluye tres modos de control de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente).
Especificación eléctrica:
Número de pieza del fabricante:iHSV60-30-20-36
Número de fases:3
Velocidad sin carga: 4200RPM +/- 7%
Velocidad nominal: 3000RPM +/- 7%
Par nominal: 0,65N.m(92,04 oz.in)
Voltaje nominal:36V
Corriente nominal:8,5A
Corriente sin carga:0,8A
Potencia:200W
Clase de aislamiento:B;

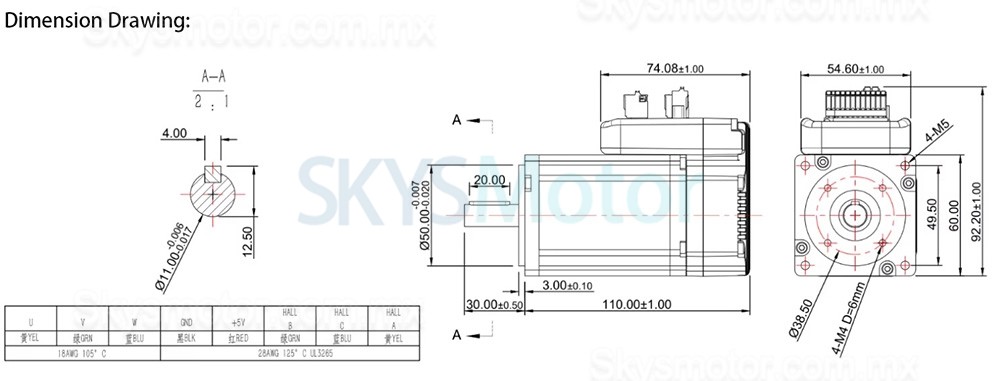

Especificaciones físicas:
Tamaño del marco: 60 x 60mm
Longitud del motor:112mm
Longitud del eje: 30 mm
Diámetro del eje: Φ11 mm
Longueur de clave: 20 mm
Peso: 1,2kg

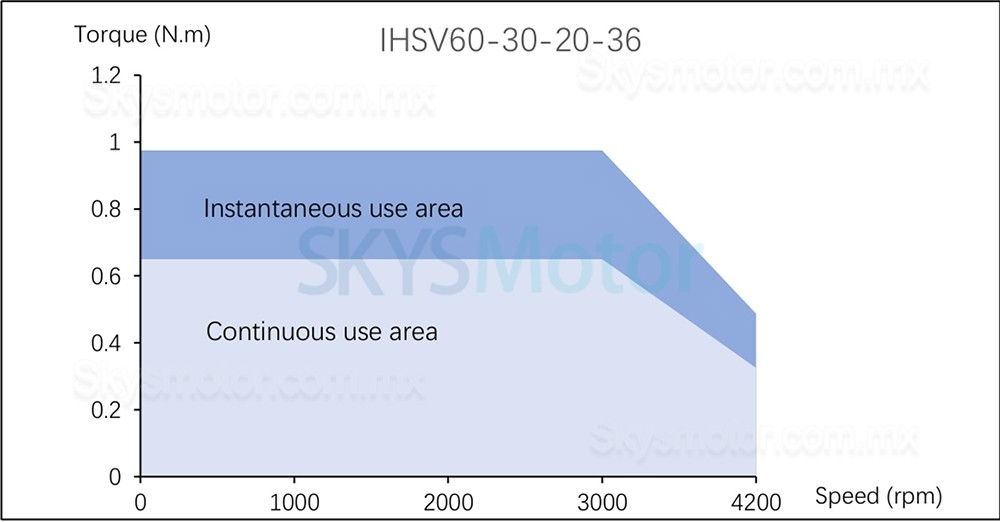

Torque diagram:
| Especificación del servomotores | |
|---|---|
| Tensión nominal | 36 |
| Corriente nominal | 8,5 |
| Número de fases | 3 |
| Velocidad sin carga | 4200 |
| Potencia nominal(W) | 200 |
| Velocidad nominal(rpm) | 3000 |
| Par nominal(Nm) | 0,65 |
| Con freno | Sin freno |
| Especificación física | |
| Longitud de la clave | 20 |
| Longitud del cuerpo(mm) | 112 |
| Tamaño del marco(mm) | 60 x 60 |
| Diámetro del eje(mm) | 11 |
| Longitud del eje(mm) | 30 |
| Tipo de eje | Clave |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 1200 |
